球面楔式10k级防喷平衡封头结构设计

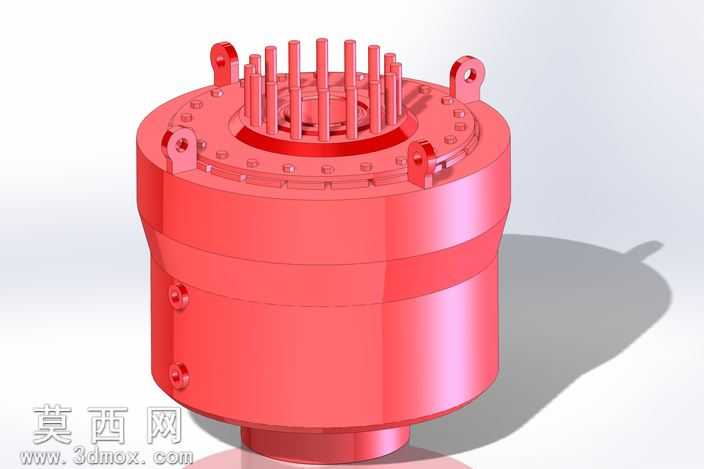

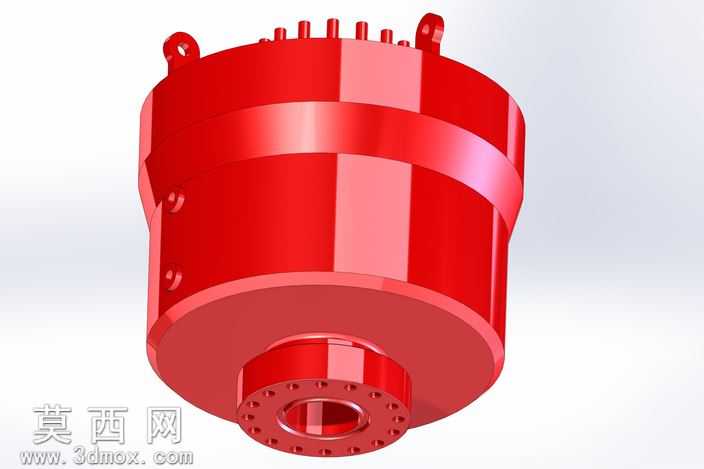

本作品采用三维参数化建模方式完成球面国际收支平衡楔封面的整体结构设计，建模过程中严格遵循Shaffer球面楔覆盖类防喷平衡结构的编目数据规范，优先以带法兰的底部结构作为建模基准，从下至上依次完成下部承压筒体、中部连接法兰、上部楔封安装座、顶部导向柱组的特征搭建。建模阶段优先使用旋转凸台特征完成主体回转筒体的构建，保证筒体内外壁面的同轴度公差符合承压部件的设计要求，筒体侧壁的两个侧向接口采用异形凸台拉伸加螺纹孔特征完成，接口位置与筒体中心的距离经过精准参数约束，避免后续装配出现干涉问题。中部连接法兰采用圆周阵列特征完成均布螺栓孔、吊装吊耳的布局，四个吊耳分别布置在法兰的四个象限位置，吊耳的吊装孔做了倒角过渡处理，避免应力集中，法兰端面的密封槽采用旋转切除特征完成，槽宽与槽深的参数匹配10k压力级的密封件尺寸要求。上部楔封安装座采用阶梯式凸台结构，圆周方向均布的紧固螺栓孔通过阵列特征快速生成，孔位与下部法兰的螺栓孔保持角度错位，保证整体连接的受力均匀性。顶部的多组导向柱采用不同直径的圆柱凸台按环形阵列排布，柱体高度根据楔封动作的行程要求设定，每根导向柱的根部都做了圆角过渡处理，降低承压时的应力集中风险。材质渲染阶段，主体部件采用亮红色金属漆面材质，模拟工业防喷设备的防腐涂层外观，材质添加了细微的金属颗粒质感与合适的反光度，渲染时添加了柔和的环境光与定向投影，清晰展现部件的层级结构与轮廓细节，所有零件的配合面都做了贴合约束，整体模型仅用于运输状态下的结构展示，未包含工作状态下的内部密封动件，可直观呈现该类防喷平衡封头的外部结构特征与连接布局，为同类型井口承压部件的结构设计提供直观的三维参考。
