外啮合齿轮泵结构设计三维数模

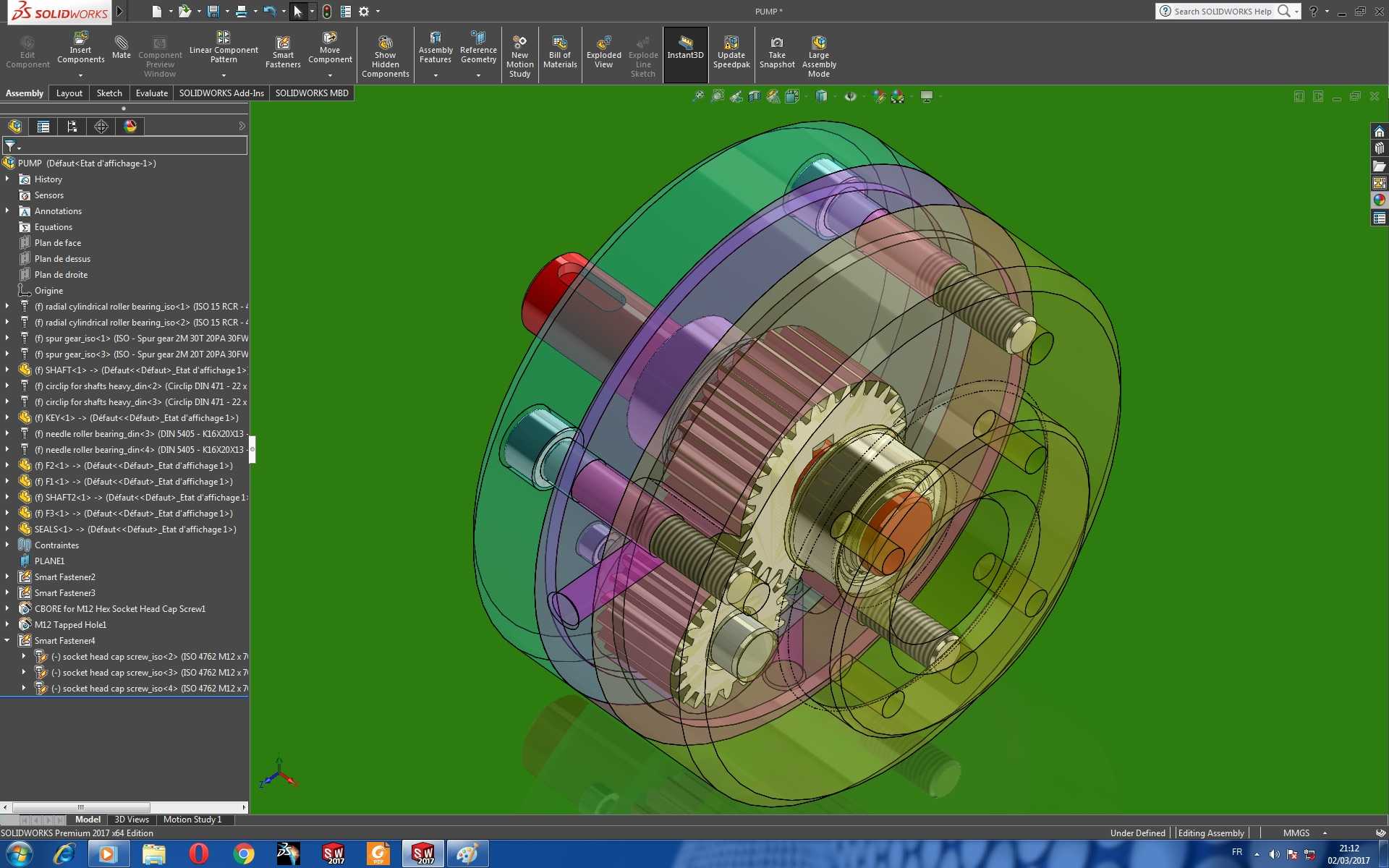

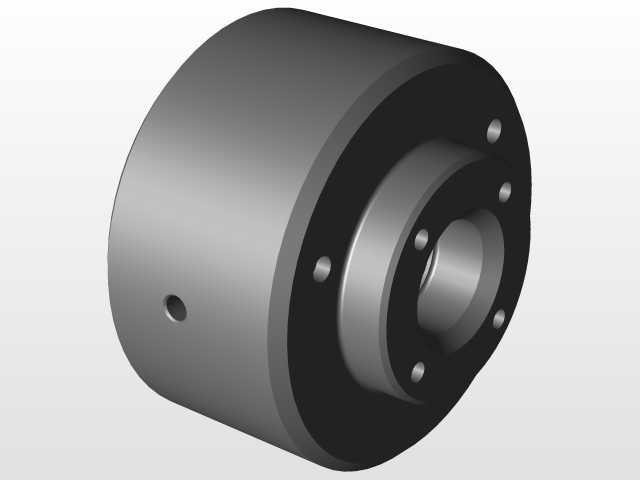

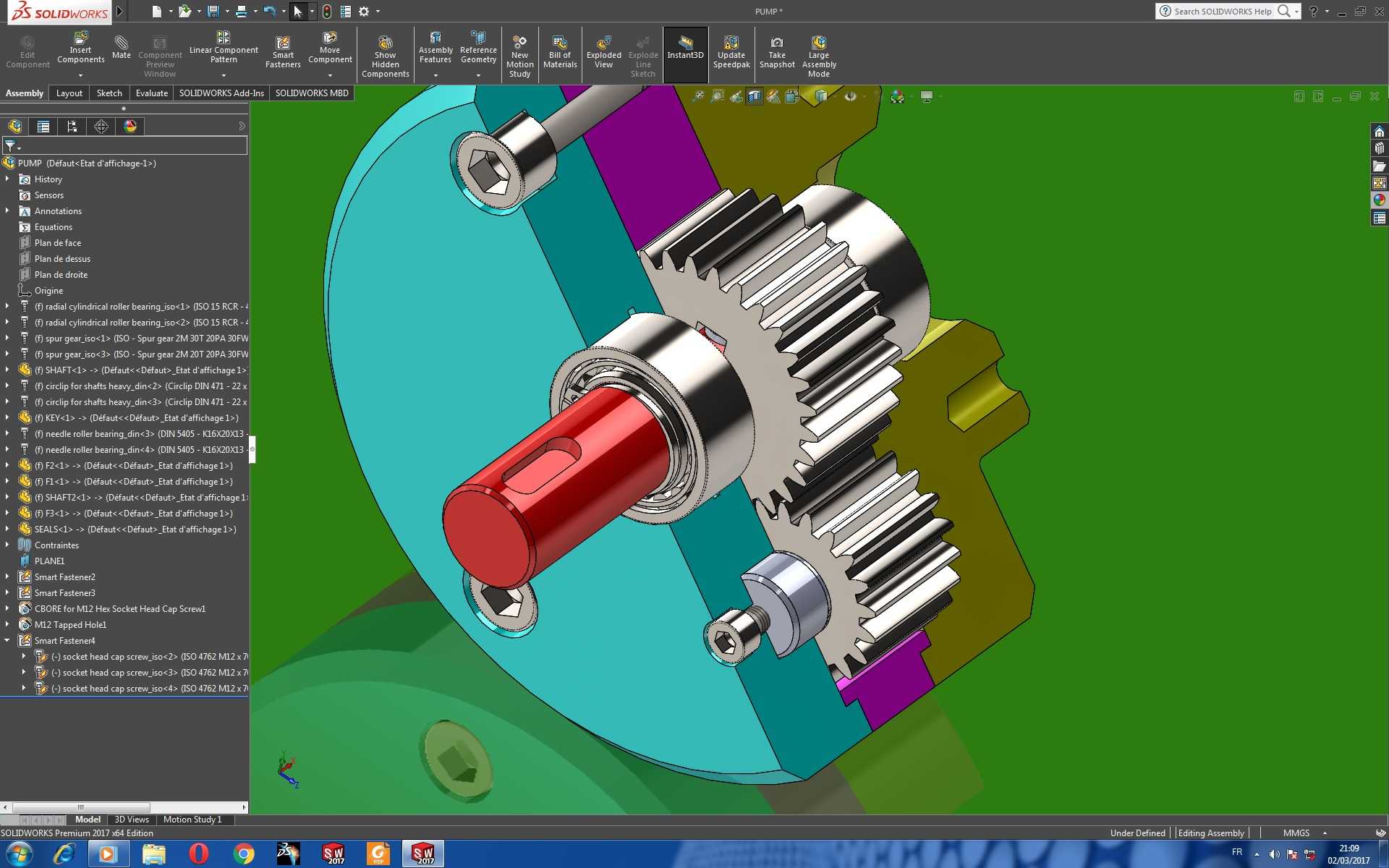

　　做液压系统配套设计时，齿轮泵是动力单元里最常接触的容积式泵型，这套数模还原的是常规外啮合直齿齿轮泵的完整装配结构，覆盖了泵体、主从动齿轮、端盖、密封组件、轴承定位结构、进出油口连接法兰的全部细节。从实际应用场景看，这类泵普遍用在中低压液压回路里，小型机床的液压夹紧系统、工程机械的辅助动作油路、润滑系统的供油回路都能见到同结构产品，相比叶片泵抗油液污染能力更强，加工装配难度更低，维修维护的门槛也不高，适合工况不算极端、成本控制要求高的场合。设计思路上，这套结构采用了三片式装配逻辑，泵体作为中间容腔的主体，前后端盖通过定位销与螺栓完成锁紧，齿轮轴的支撑直接布置在两端端盖的轴承位上，省去了额外的轴承座零件，既压缩了整体轴向尺寸，

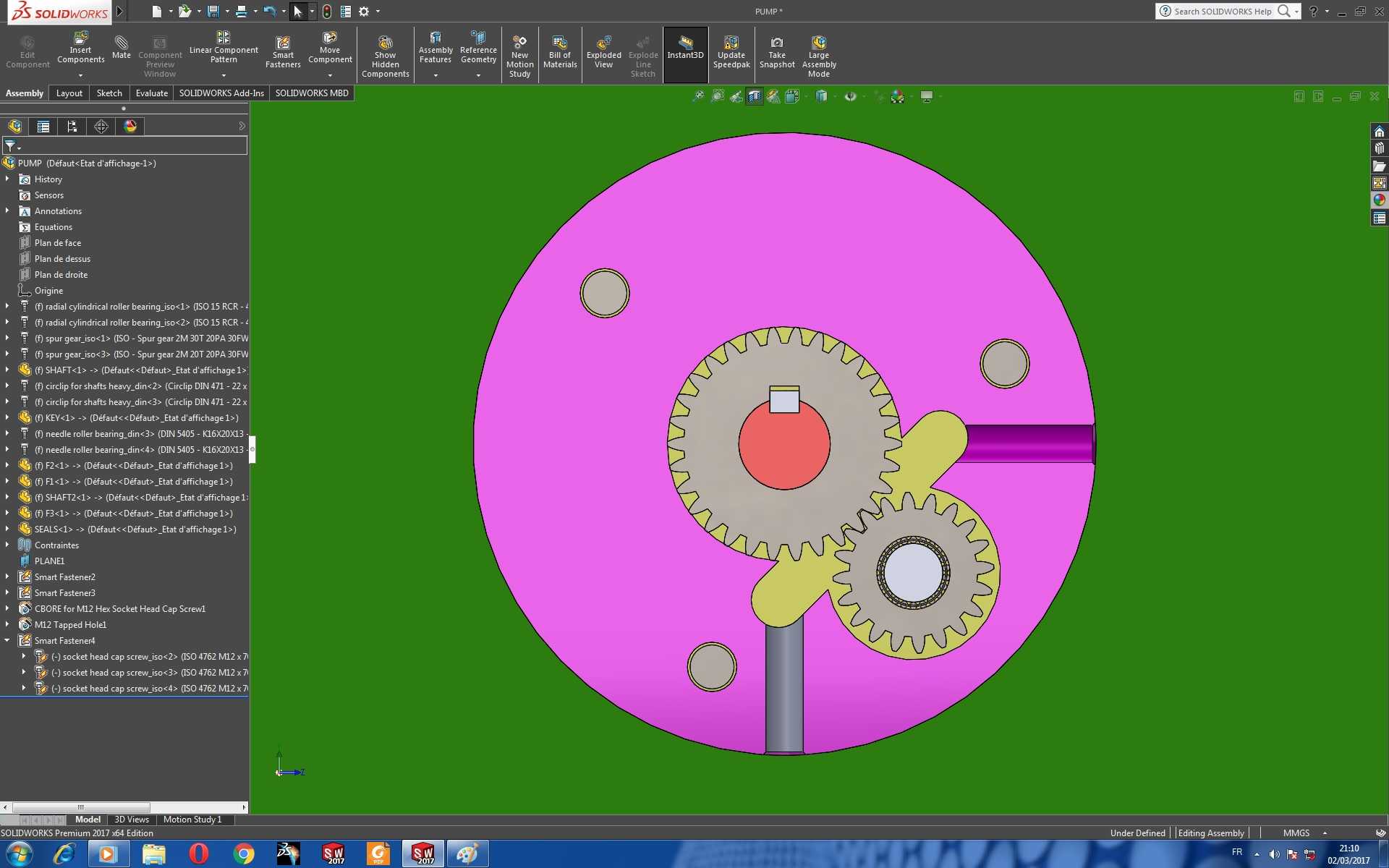

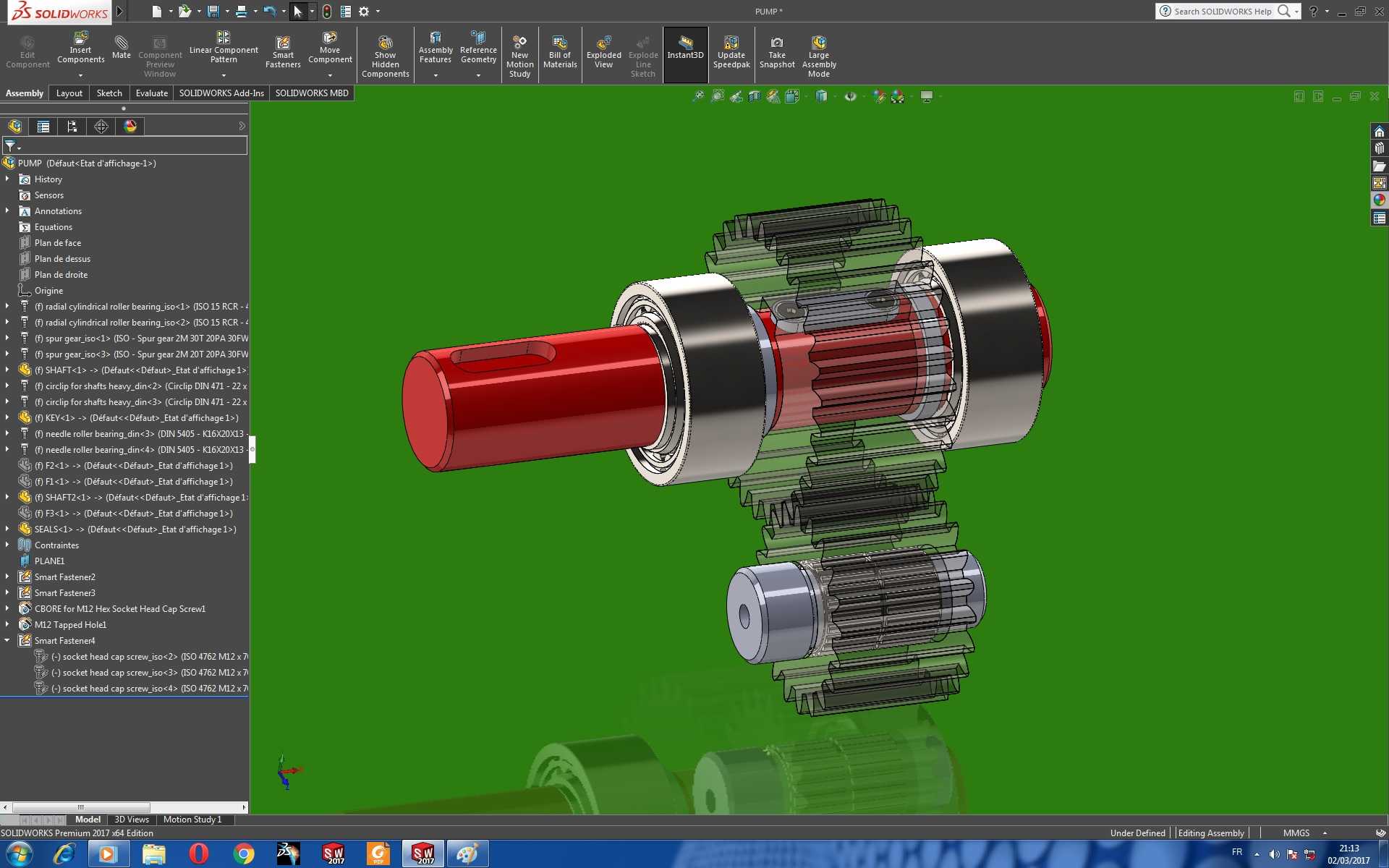

　　也减少了装配时的累积误差。进出油口的位置做了对称布局设计，实际选型安装时可以根据管路走向调整进出油方向，不用额外更改安装支架的结构，适配性更强。齿轮参数选择上，采用了标准模数的直齿圆柱齿轮，齿宽与齿顶圆的比例控制在常规区间，兼顾流量输出的稳定性与齿轮运转的刚性，卸荷槽的位置开在端盖对应齿轮啮合区的侧方，能有效缓解齿轮啮合时的困油现象，降低运转时的振动与噪音。密封结构采用了轴向间隙补偿的设计思路，端盖与泵体结合面的密封件槽尺寸留足了压缩量，齿轮轴伸出端的密封位做了粗糙度控制，避免长期运转后出现轴面磨损导致的外泄漏。安装边界方面，泵体底部的安装脚做了标准化的螺栓孔距设计，进出油口的法兰尺寸匹配常规液压管路的通径规格，

　　轴向总长度控制在紧凑区间，径向尺寸不会和周边的阀块、管路产生干涉，不管是做新系统的集成设计，还是做旧设备的备件替换，都能直接匹配安装位。建模时所有配合面都做了公差带的预留，装配体里可以直接做干涉检查，也能导出工程图标注形位公差，齿轮啮合的传动关系做了约束，能直接模拟运转时的齿面啮合状态，方便验证困油区的卸荷效果，也能直观看到油液在容腔里的体积变化过程，对于刚接触液压元件设计的工程师来说，也能通过这套数模理清齿轮泵的工作逻辑与装配顺序。
