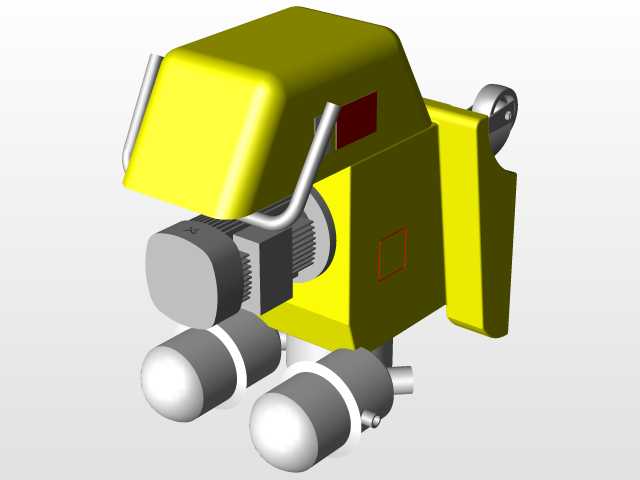

移动式弗朗西斯卡葡萄酒输送泵结构设计

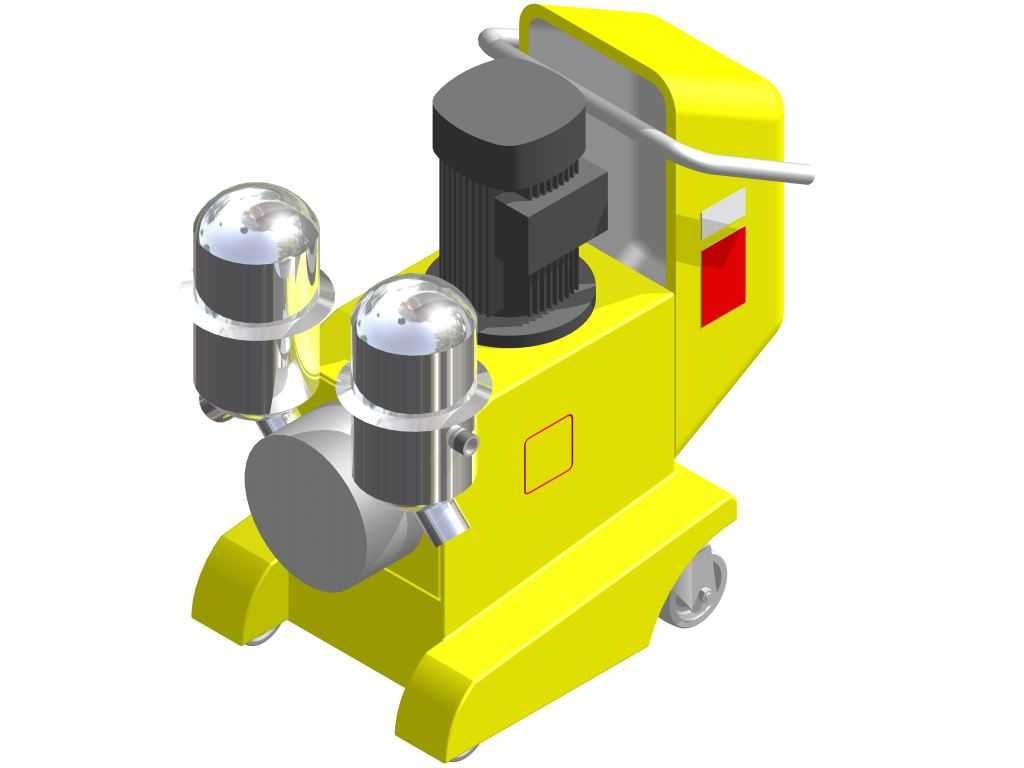

　　这款移动式葡萄酒输送泵主要面向酒庄、果酒加工车间的流体转序场景，可完成发酵罐间酒液转输、灌装前物料输送、罐底残液抽吸等作业，适配酒液、果浆等含少量软性颗粒的卫生级流体输送工况，整机采用脚轮搭配推手的移动结构，可在车间不同罐组、灌装工位间灵活转场，无需固定安装基础，适配中小型酒庄多工位分散作业的生产特点。设备核心过流部件采用Inox316L不锈钢材质，接触流体的腔体内壁做镜面抛光处理，无卫生死角，满足食品接触级材质要求，避免酒液输送过程中出现金属离子析出、残留物料变质等问题，双过滤罐结构集成在泵体进料端，可在输送过程中拦截酒液中的果皮残渣、酒石沉淀等大颗粒杂质，无需额外在管路上加装独立过滤装置，简化现场管路布置。

　　动力单元采用立式封闭电机安装在泵体上方的承载台面上，电机与泵腔采用联轴器直连传动，减少传动环节的功率损耗，泵体侧部设置的红色标识件为急停控制按钮，操作人员在设备旁任意位置都可快速触达，应对输送过程中的管路泄漏、压力异常等突发状况。整机外形采用紧凑式布局，推手沿设备后侧斜向延伸，高度适配成年人站立操作的握持需求，底部脚轮采用两个定向轮加两个万向轮的配置，转场时可灵活转向，就位后万向轮带锁止结构，可固定在作业位置避免作业过程中设备移位。设计过程中重点考量了卫生级设备的清洗需求，过滤罐采用快开式卡箍连接结构，无需专用工具即可拆卸滤筒进行冲洗、更换，泵腔底部设置排空口，每次作业完成后可排净腔体内残留酒液，避免不同批次酒液混装影响品质。

　　设备进料口与出料口均采用标准卫生级快装接口，可快速对接车间内不同管径的输送软管，接口位置设置在泵体前端下部，对接管路时无需过度弯折软管，减少管路阻力。整机重心经过配平设计，满管输送状态下移动不会出现前倾侧翻问题，电机外侧设置的防护壳体可避免车间冲洗过程中水花溅入电机接线部位，适配酒水车间潮湿的作业环境。
