内孔车削加工刀具三维建模作品

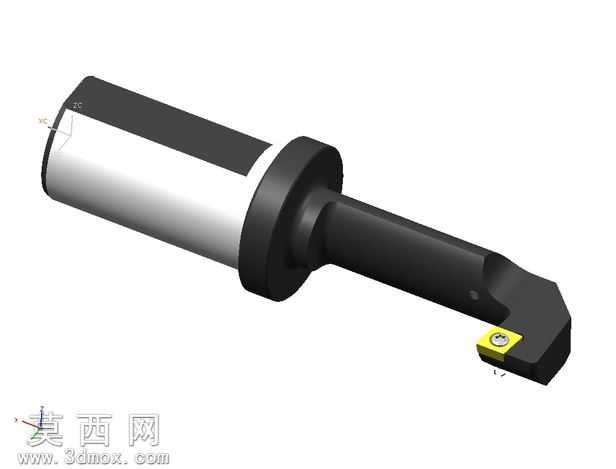

该三维模型为内孔车削加工用的机夹式车刀，建模过程严格遵循机械加工刀具的实际生产尺寸规范，在三维建模软件中通过多步特征操作完成整体结构搭建。首先从刀具的夹持柄部开始建模，采用回转特征构建圆柱型直柄结构，柄部表面做哑光金属质感处理，还原高速钢或硬质合金基材的金属基底质感，同时在柄部预留装夹定位的基准特征，保证模型与实际机床装夹逻辑一致。随后构建柄部与刀杆的连接法兰结构，通过凸台特征做出限位挡边，该结构用于刀具装入机床刀套时的轴向定位，建模时精准还原挡边的倒角与过渡圆角，避免应力集中的结构细节也完整呈现。刀杆部分采用拉伸与切除特征结合的方式构建，刀杆为偏心内伸结构，适配内孔加工的避空需求，刀杆表面做发黑处理的材质渲染，还原合金工具钢调质后的深色哑光表面质感，刀杆上的紧固螺钉孔位通过精准的孔特征制作，位置尺寸符合机夹刀片的装夹公差要求。刀头部分是建模的核心区域，采用多边形拉伸构建刀头的装夹槽位，槽位的角度严格匹配可转位刀片的安装角度，保证切削时的主偏角、刃倾角符合内孔车削的工艺参数；可转位刀片采用黄色硬质合金材质渲染，还原涂层刀片的外观特征，刀片通过楔形压紧结构固定在刀槽内，压紧螺钉的螺纹细节、头部槽型都做了精细化建模，还原真实刀具的装夹结构。渲染阶段采用工作室光照环境，通过多组光源打亮刀具的各个结构面，清晰呈现柄部、法兰、刀杆、刀头的层次关系，金属材质的反射参数经过反复调试，既体现金属的质感又不会过度反光遮挡结构细节。整体建模过程充分考虑了刀具的实际功能逻辑，每一处结构都对应实际加工中的使用需求，没有冗余的设计特征，模型比例精准，结构完整，可用于机械加工教学演示、刀具选型展示、数控加工仿真场景搭建等用途，完整还原了这类内孔车刀的外观形态与结构特点。
