Robatherm RL24-45大型工业空气处理机组结构

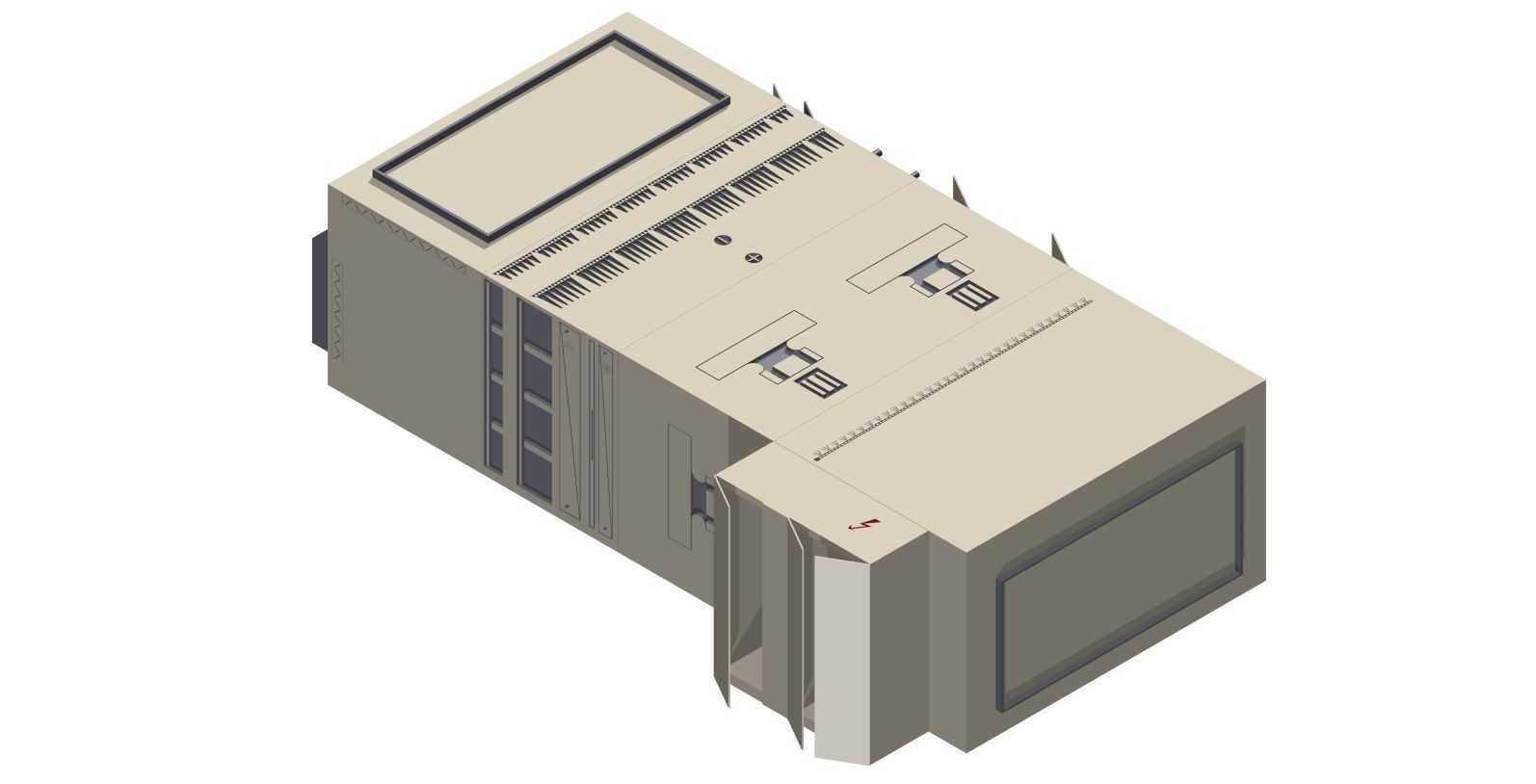

　　在大型工业厂房、商用综合体的集中暖通系统搭建中，这类大风量空气处理机组是核心的空气调控载体，本次呈现的RL24-45机型对应120000m³/h的额定处理风量，主要承担车间、大空间场馆的空气温湿度调节、过滤净化、新风输送功能，可适配多工况下的送风需求，对接厂区现有通风管网完成空气循环置换。从三维结构呈现来看，机组采用模块化箱体拼接设计，整体为长方体落地式布局，侧面预留了标准法兰对接接口，可直接与送风、回风管道完成硬连接，安装时需预留单侧检修门的开启空间，检修门采用铰链式外开结构，周边配有密封压条结构，避免运行过程中出现漏风冷桥问题。设备顶部排布了多组散热格栅与电气接口位，对应内部风机段、过滤段、换热段的模块排布，

　　建模时严格按照实际安装边界预留了管线对接空间，顶部的电气接线盒位置做了凸起结构处理，避免现场布线时与顶部管线产生干涉。设计思路上完全遵循工业暖通设备的落地安装逻辑，底部做了加强筋承托结构，适配混凝土基础的安装固定，箱体侧板采用双层夹芯结构的建模表达，对应实际设备的保温隔音层设计，可降低机组运行时的风机震动噪音外传，同时减少内外温差带来的结露问题。设备侧面的观察窗结构对应内部过滤段的压差观测位，运维人员无需开启检修门即可初步判断滤材的堵塞情况，正面的两组锁扣结构为快开式检修锁，可快速开启面板完成内部滤材更换、风机检修作业。在三维建模过程中，对设备的安装基准面做了统一对齐处理，所有外接接口的坐标位置均按照实际工程尺寸定位，

　　方便设计人员直接将模型导入厂区暖通总图中完成管线碰撞检查，无需二次调整接口位置。机组的外形尺寸按照大风量机型的常规比例还原，长度方向预留了多模块扩展的拼接余量，可根据项目需求在现有结构基础上增加加湿段、杀菌段等功能模块，适配不同行业的空气处理需求，比如电子洁净车间可在进风段增加高效过滤模块，涂装车间可增加活性炭吸附段处理有机废气。
