固体空气处理设备用矩形风道构件

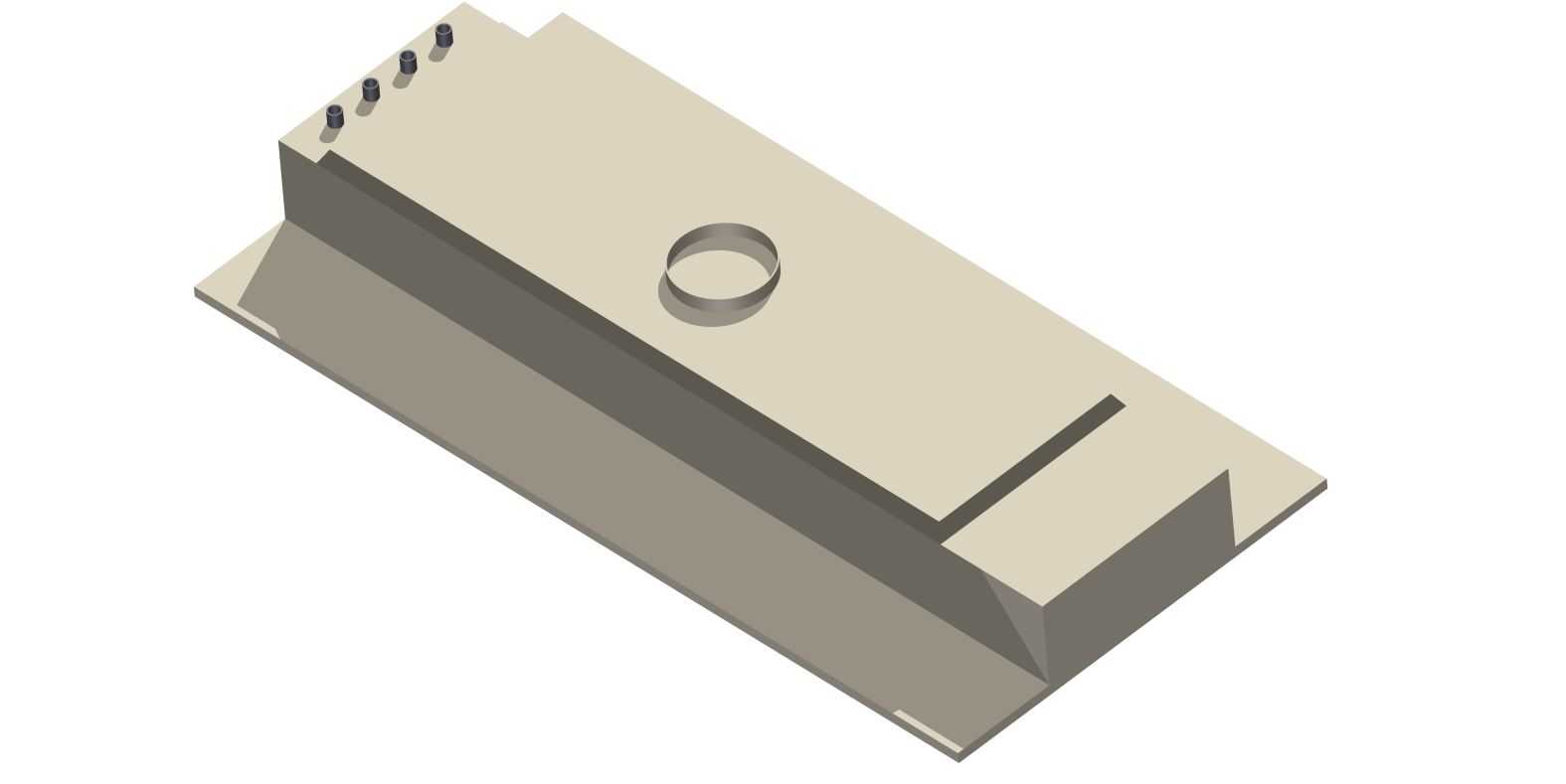

　　该构件主要应用于商用建筑通风系统、工业厂房空气调节机组的风道衔接段，作为固体空气处理模块的配套承载结构，承担气流导流、模块安装定位的核心作用，可适配OKNI系列600-1200风量段的空气处理设备，在新风系统、恒温恒湿机组的现场装配环节中，能够直接与标准矩形风道对接，减少现场切割拼接的工作量。从结构设计来看，主体采用等壁厚矩形腔体结构，腔体顶部预留的环形凸台为传感器安装位，可直接卡装风压、温湿度检测元件，无需额外在风道壁面开孔，避免现场施工带来的漏风隐患；腔体一侧的四个等距排布凸柱为快速插接端子，用于连接设备内部的电辅热、静电除尘模块的供电线路，插接端做了防呆设计，错位排布的柱体可避免安装时插反线路。腔体侧面的开槽为滤网抽拉通道，

　　可直接插入适配尺寸的初效过滤段，更换滤网时无需拆解整个风道段，仅需从侧方抽出滤网架即可完成维护操作。设计阶段充分考虑了安装边界的适配性，构件底部的延伸法兰边宽度统一为30mm，法兰边上预留的安装孔位间距匹配国标通风管道的法兰孔距标准，可直接与同截面的镀锌钢板风道通过螺栓紧固，密封垫可直接嵌装在法兰面的预留凹槽内，无需额外打胶即可满足GB50243通风与空调工程施工质量验收规范的漏风率要求。构件整体的外形长宽比适配常规吊顶内的安装空间，顶部的环形凸台高度控制在25mm以内，不会超出吊顶内的管线排布预留高度，侧方的接线端子朝向设备检修侧排布，日常维护时无需探入风道深处即可完成线路插拔操作。结构建模过程中，所有壁厚均按照1.5mm冷轧钢板的冲压折弯工艺做了圆角过渡处理，避免尖锐边角带来的加工划伤风险，同时所有安装位的公差均按照IT12级精度设定，既满足钣金加工的工艺可行性，又能保证各配件装配时的间隙均匀，不会出现装配卡滞的问题。
