手动式除雾作业装置结构设计

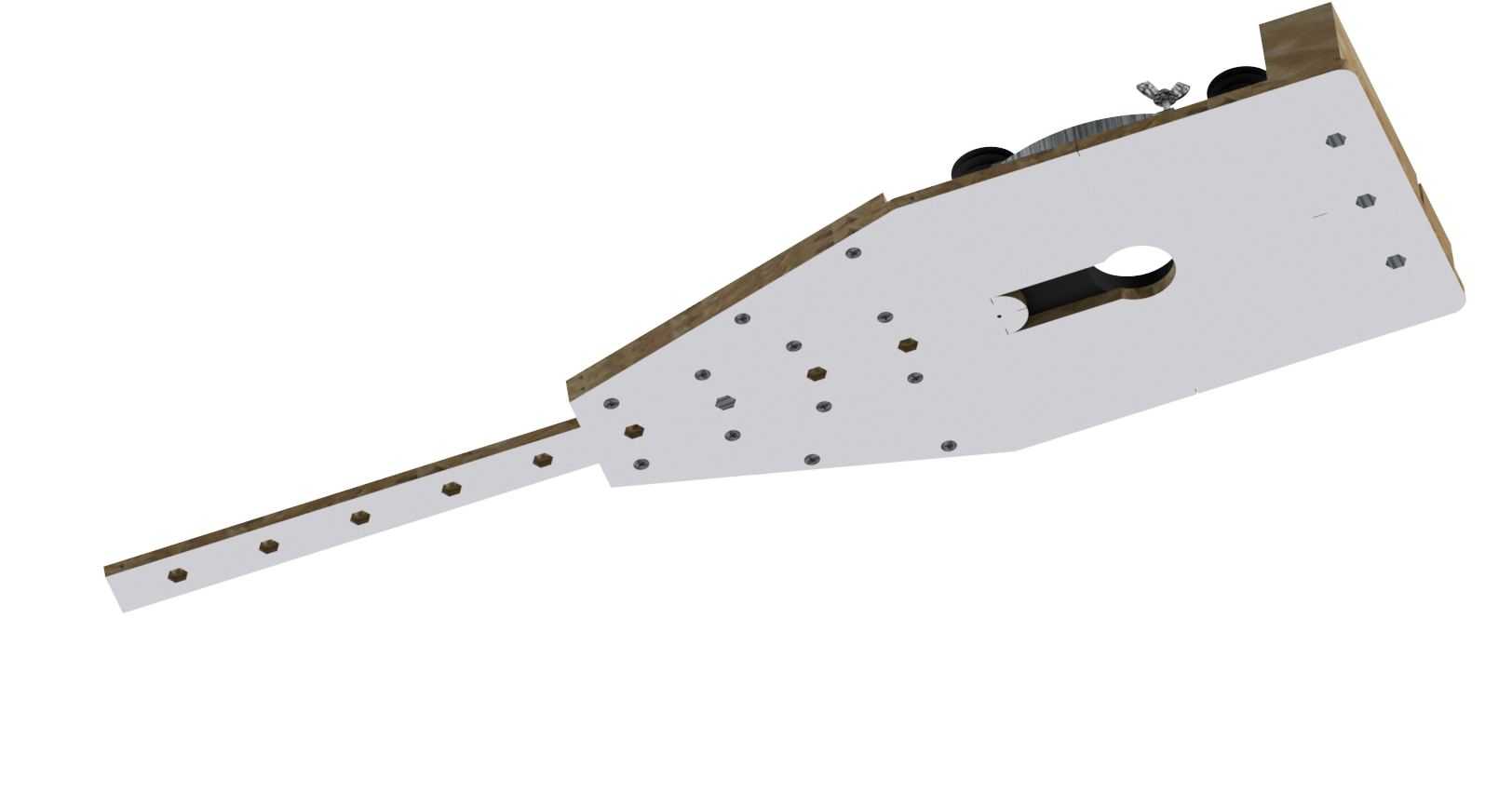

　　这款手动除雾作业装置，主要面向小型作业面的局部除雾、凝露清除场景，常见于精密加工工位临时除雾、小型实验舱局部凝露清理、户外检修作业时的视窗除雾等工况，无需外接动力源，单人即可操作，适配无供电条件的临时作业需求。从结构设计来看，装置采用长手柄延伸布局，操作端设置双弹簧复位组件，作业端配备可更换的刮擦夹持结构，整体采用分体式装配逻辑，所有外露连接件均采用标准紧固件，后期维护更换易损件无需专用工具，拆解后可放入常规工具包携带，适配流动检修的作业特性。设计阶段优先考虑操作力的传导效率，长手柄采用变截面薄壁结构，在保证握持刚度的前提下控制整体重量，手柄上的定位孔可根据作业距离需求加装延长杆，适配不同纵深的作业空间；

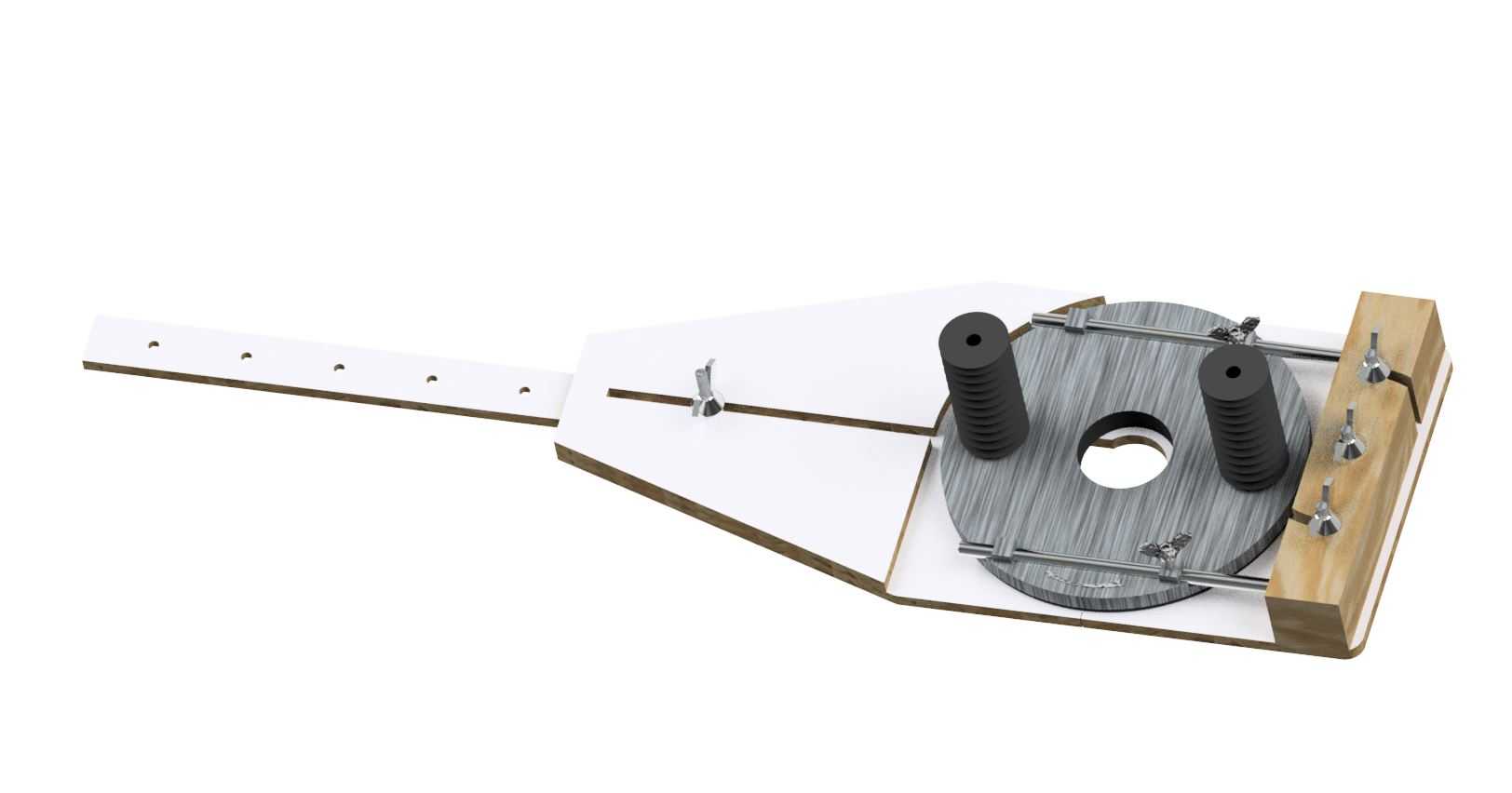

　　核心传动区域采用绕线轮式拉力传导结构，操作时捏合手柄端的触发部件，通过内置线缆牵引作业端的夹持刮头动作，松开后依靠双弹簧的回弹力带动刮头复位，单次捏合即可完成一次刮擦除雾动作，操作行程经过反复校核，既保证足够的刮擦覆盖面，又避免操作力过大造成手部疲劳。安装边界方面，装置本身为手持作业设备，无需固定安装，作业端刮头可根据待清理面的弧度更换适配胶条，平直刮头适配平面视窗、玻璃面板的除雾作业，弧形刮头可适配管道内壁、曲面观察窗的凝露清理；整体外形的最大宽度集中在核心传动舱段，可伸入宽度不小于120mm的狭窄空间作业，手柄长度可根据作业需求在300mm至800mm区间调整，调整后通过手柄上的定位销锁定，不会出现作业过程中长度滑移的问题。

　　结构细节上，传动舱与手柄的连接部位设置加强筋，避免长期受力出现连接断裂，弹簧组件采用外置式布局，可直接观察弹簧的疲劳状态，及时更换失效部件，作业端的夹持结构采用快拆设计，更换刮条仅需松开侧面的两个紧固螺钉，无需拆解整个传动结构，日常维护成本极低。针对户外低温作业场景，所有金属部件均做防锈处理，线缆采用耐低温护套材质，避免低温环境下线缆硬化导致操作卡滞，握持部位设置防滑纹理，佩戴劳保手套操作时也不会出现打滑脱手的问题。
