垂直三区空气扩散管结构设计

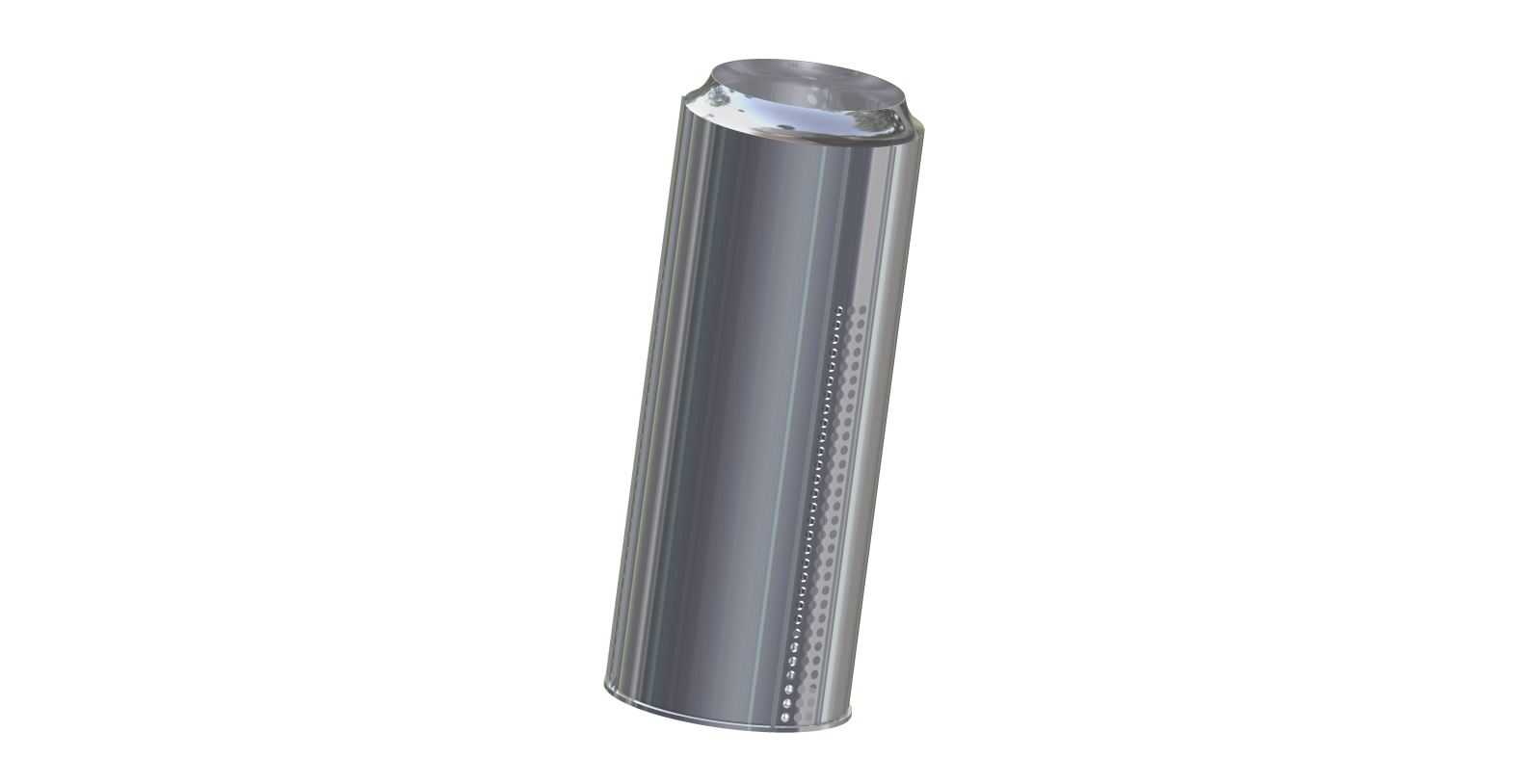

　　在商用通风、空调送风以及工艺气体均匀分配的场景中，这类垂直布置的多区扩散构件是保障气流组织合理性的核心部件，不同于普通直筒式送风管道，该扩散管针对垂直方向的分层送风需求做了专属结构优化，能够在垂直高度上划分出三个独立的气流扩散区域，适配蛋奶酥类食品再发酵工序的垂直层流送风要求，避免不同高度区间的气流速度差过大导致发酵环境温湿度不均。从实际使用场景来看，这类扩散管多安装在发酵舱、恒温恒湿试验箱以及高大空间的分层送风系统中，安装时需要匹配对应管径的送风主管道，整体为立式圆柱结构，安装边界需要预留出径向至少1.5倍管径的检修空间，垂直安装的同轴度偏差需要控制在千分之三以内，避免气流沿管壁偏流影响扩散均匀性。设计过程中，

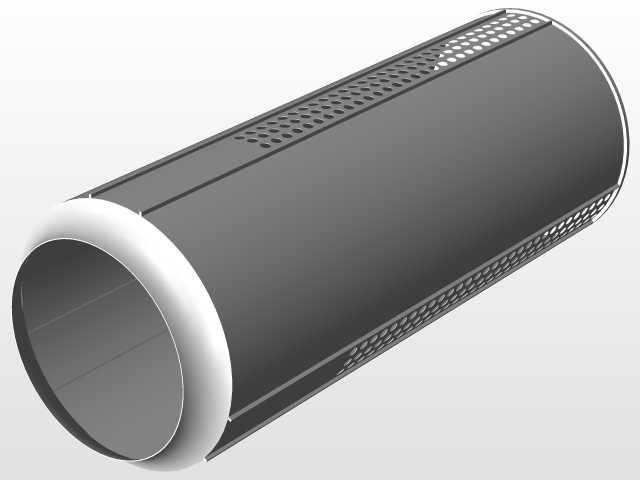

　　首先针对垂直三区的气流分配需求，在筒壁对应高度区间设置了差异化的出流孔阵，不同区域的开孔密度、开孔角度经过流体仿真迭代，靠近进风端的区域开孔率稍低，远离进风端的区域开孔率逐步提升，抵消沿程动压衰减带来的出流不均问题，保证三个垂直区域的出风量偏差控制在5%以内。筒体本身采用薄壁圆筒结构，两端做了卷边密封结构，既可以提升筒体的结构刚度，避免长径比过大导致的筒体变形，也能够方便和上下游的管道做快装连接，筒壁的孔阵采用等距错位排布，避免开孔区域出现应力集中，同时减少气流通过孔阵时产生的涡流噪声。在结构建模过程中，需要重点控制筒壁开孔的位置度公差，保证每一排孔的轴向间距偏差不超过0.2mm，周向角度偏差不超过0.5度，

　　否则会导致局部区域气流射流角度偏移，打乱预设的流场分布。两端的连接结构需要匹配通用的通风管道标准接口，不需要额外做转接件就可以直接安装到现有送风系统中，筒体的壁厚根据使用场景的风压做匹配，常规低压送风场景下采用0.8-1.2mm的薄壁板材即可满足强度要求，高压送风场景则需要适当提升壁厚并做加强筋结构，避免筒体在风压作用下产生鼓胀变形影响出流精度。这类扩散构件的核心作用是将管道内的轴向动压转化为均匀的径向静压出流，相比普通的散流器，垂直多区的结构设计能够在不增加额外导流部件的前提下，实现沿垂直高度的均匀送风，减少系统的阻力损失，同时降低设备整体的占用空间，在对垂直方向气流均匀性有较高要求的工艺送风场景中，能够有效提升环境参数的控制精度，减少因气流不均导致的产品品质波动。
