12英寸直径输送机用螺旋输送杆结构

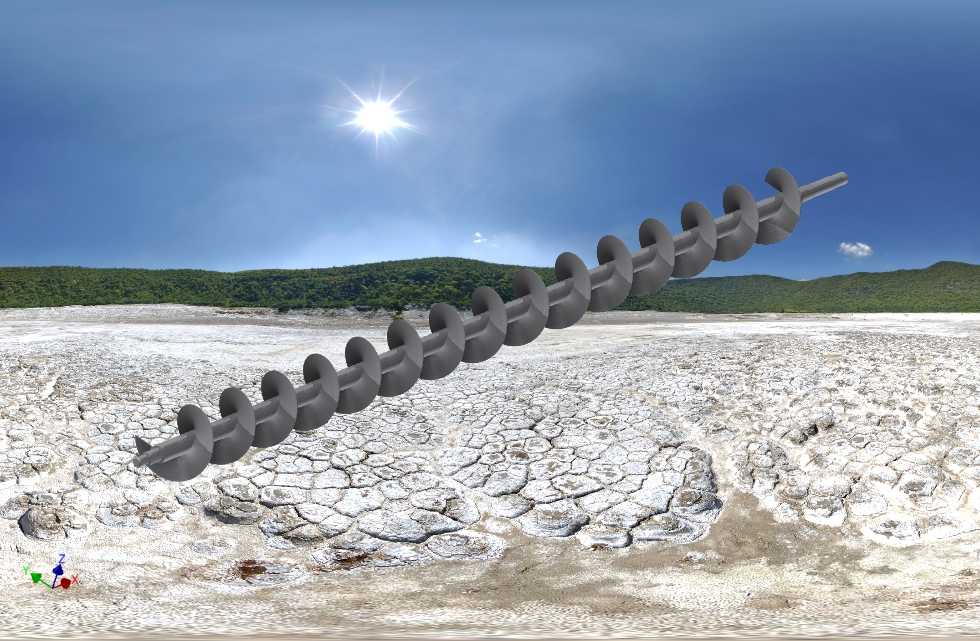

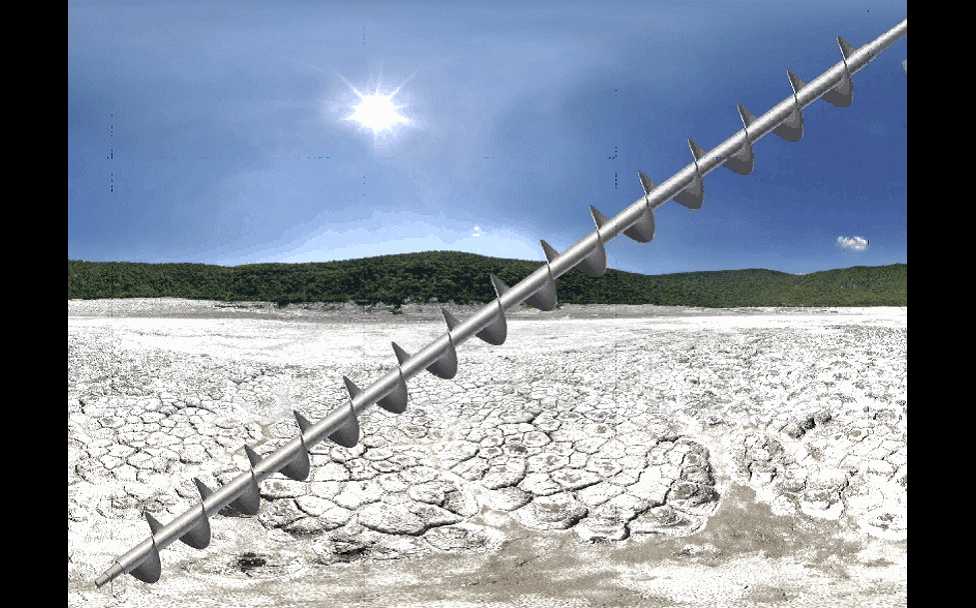

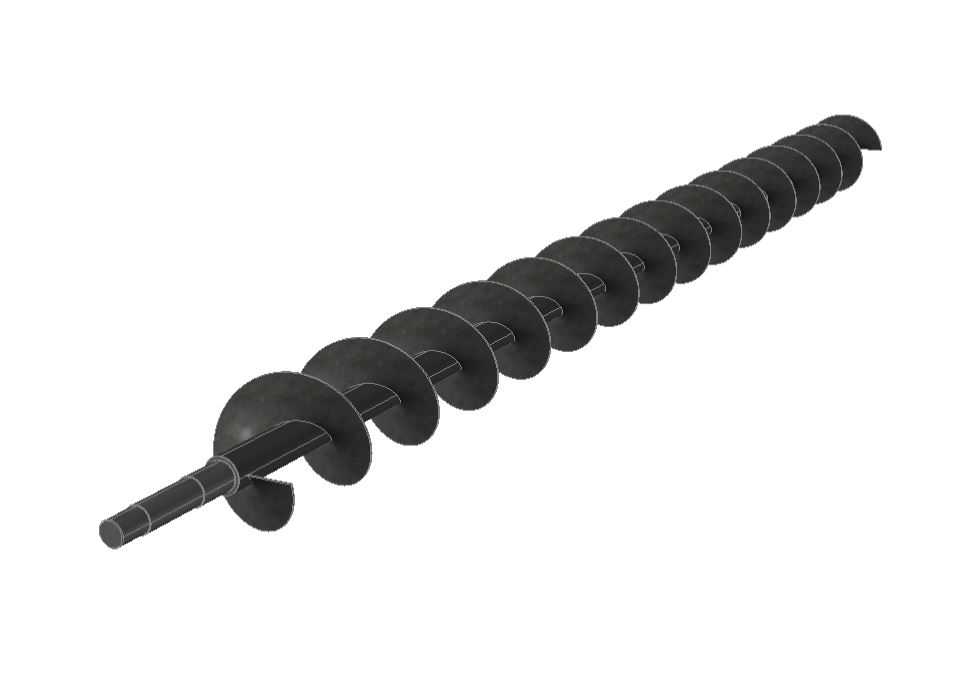

　　在散料输送类设备的结构设计中，螺旋输送部件是决定物料推送效率、运行稳定性的核心执行构件，本次呈现的12英寸直径螺旋输送杆，主要适配水平或小倾角布置的槽式、管式输送机，可覆盖粮食加工、建材散料、化工粉体、颗粒状成品物料的连续输送工况，在中小型生产线的物料转序、料仓出料给料环节应用广泛。从结构设计逻辑来看，该输送杆采用等螺距连续螺旋叶片焊接在中心输送轴上的结构形式，叶片外缘直径严格控制在12英寸，适配对应内径的输送管槽，安装时需保证叶片外缘与管槽内壁的间隙控制在3-5mm区间，间隙过大会导致物料残留卡滞，间隙过小则会因轴系挠度变形出现叶片刮蹭内壁的问题。中心轴采用阶梯轴结构设计，两端预留的轴颈段用于装配轴承座与传动连接端，

　　其中一端可直接对接链轮、带轮或减速机输出轴，传递扭矩带动整根螺杆旋转，轴肩位置做了圆角过渡处理，避免长期交变载荷下出现应力集中断裂的问题。螺旋叶片采用等厚钢板连续冷轧成型后焊接固定，叶片表面无明显凸起焊瘤，保证物料推送过程中不会出现物料挂附、结拱的情况，针对磨蚀性较强的散料工况，还可在叶片外缘堆焊耐磨层提升使用寿命。实际选型应用时，该规格输送杆的单段有效输送长度可根据现场布置调整，多段拼接时需保证同轴度误差控制在允许范围内，避免运行时出现轴系跳动。从安装边界来看，两端轴承座的安装中心距需匹配螺杆总长度，预留轴向热膨胀间隙，防止运行过程中因温度升高出现轴系顶死的故障。设计建模过程中，螺旋叶片的导程参数匹配常规散料的输送效率要求，

　　导程取值为0.8倍叶片直径，既保证物料推送时的填充率合理，也避免转速过高时物料出现离心抛洒无法向前输送的问题。中心轴的直径选取经过扭转强度校核，可匹配额定转速下的扭矩传递需求，不会出现轴系扭转变形超差的情况。这类螺旋输送杆的结构没有多余的复杂构件，整体可靠性高，日常维护仅需定期检查两端轴承的润滑状态、叶片焊接位置是否出现开焊磨损即可，在各类中小型散料输送场景中，这类等直径等螺距的输送螺杆是应用最普遍的结构形式，建模时需重点保证螺旋曲面的连续性、轴段各安装位的尺寸公差匹配，才能满足后续工程出图、加工生产的实际需求。
