适配ESP32开发板的透明防护接线壳体

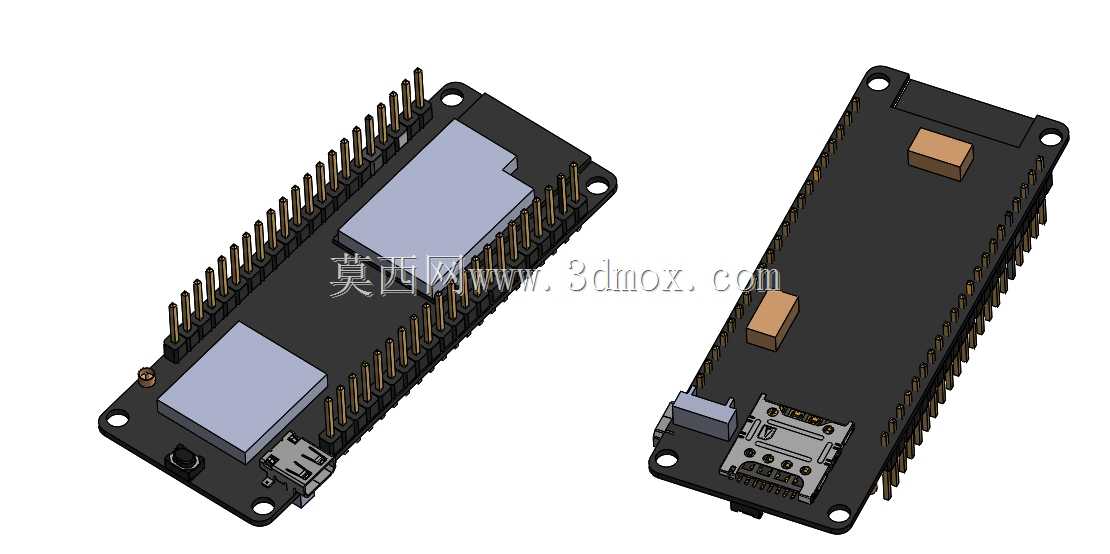

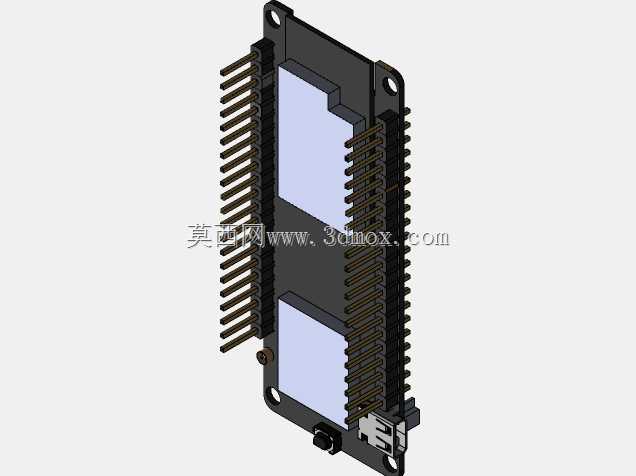

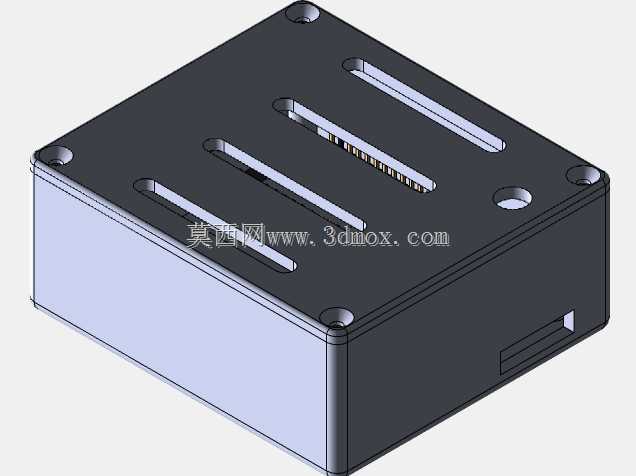

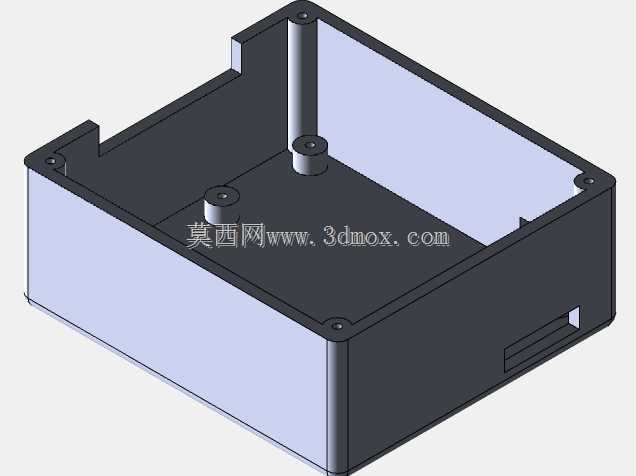

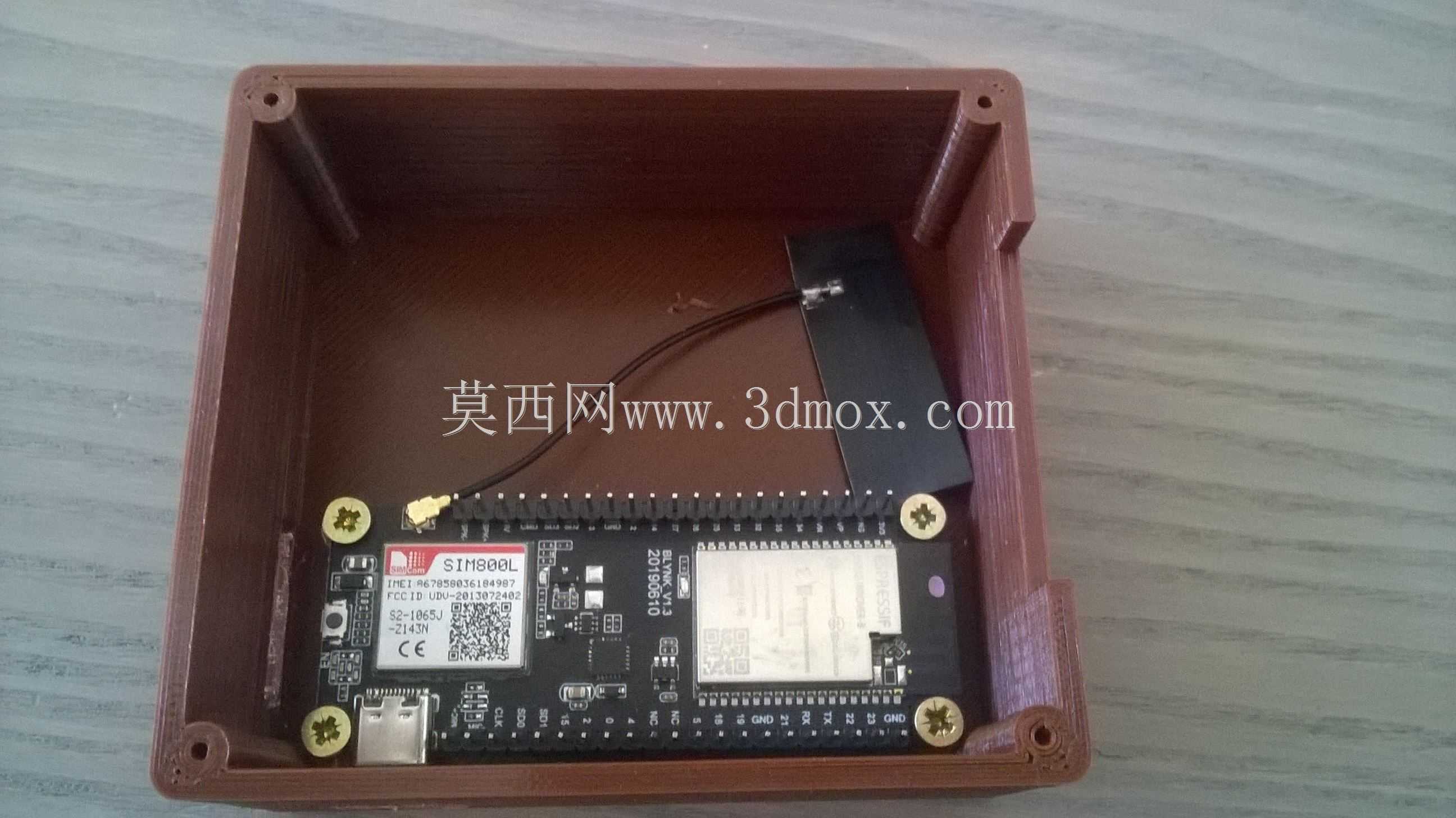

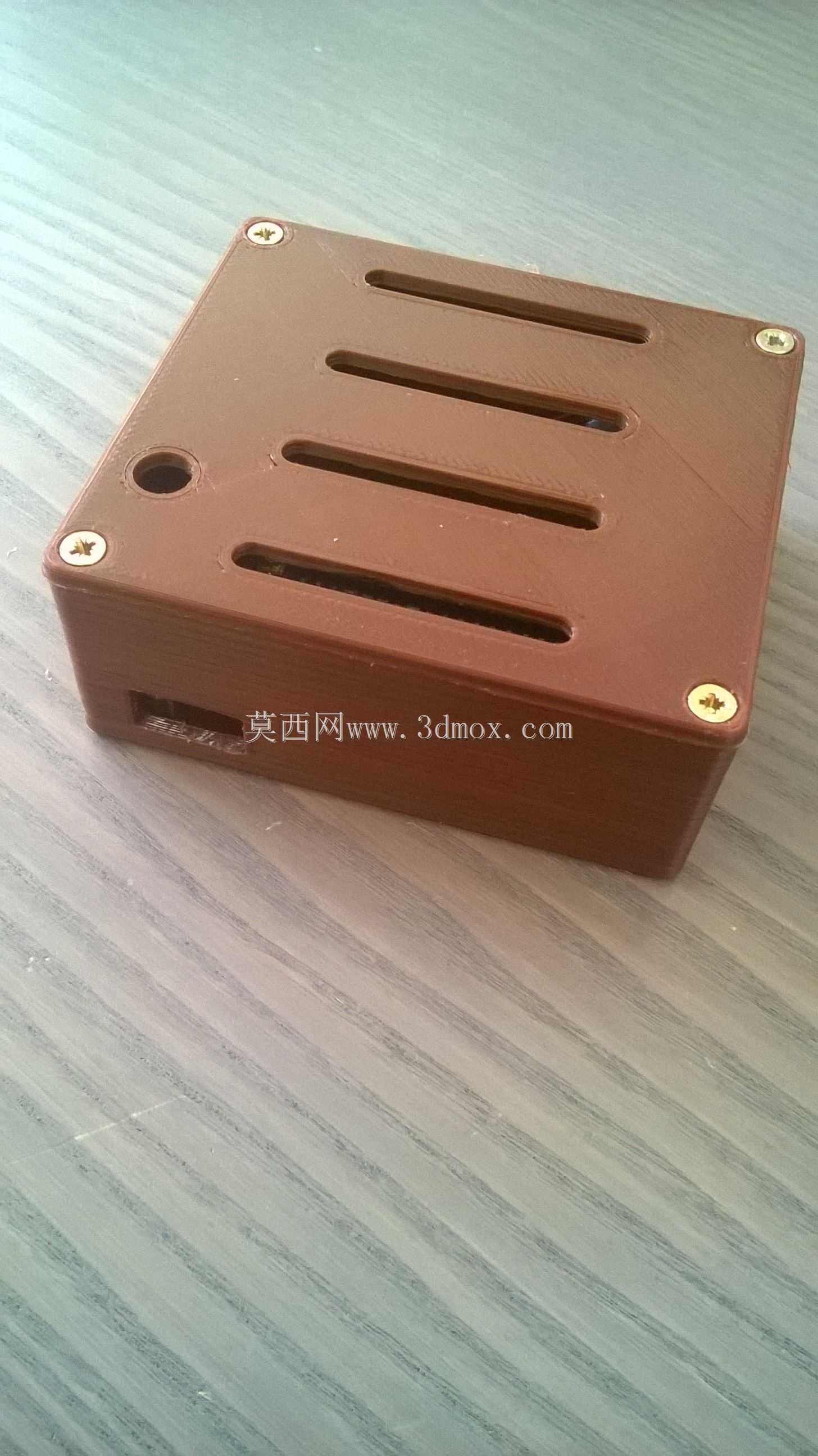

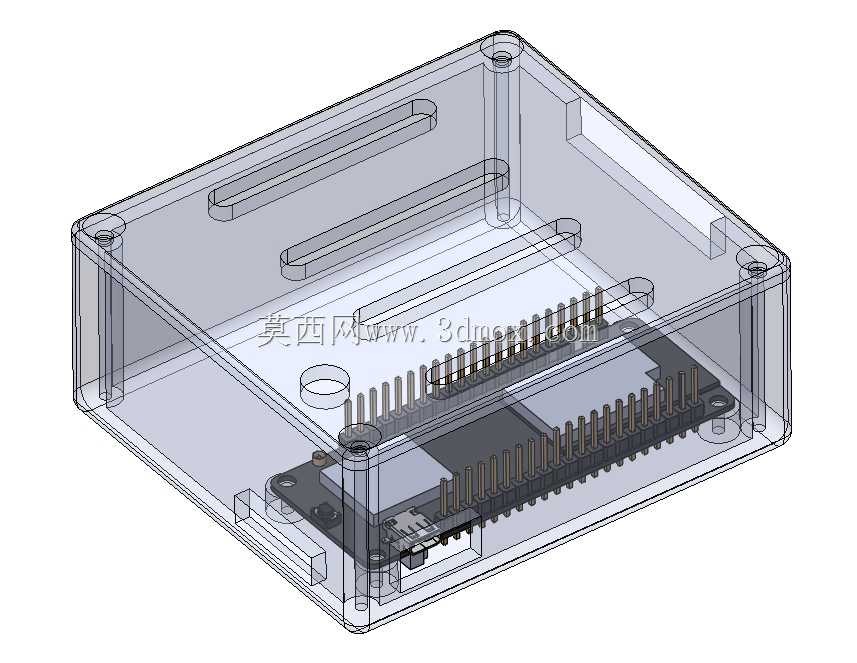

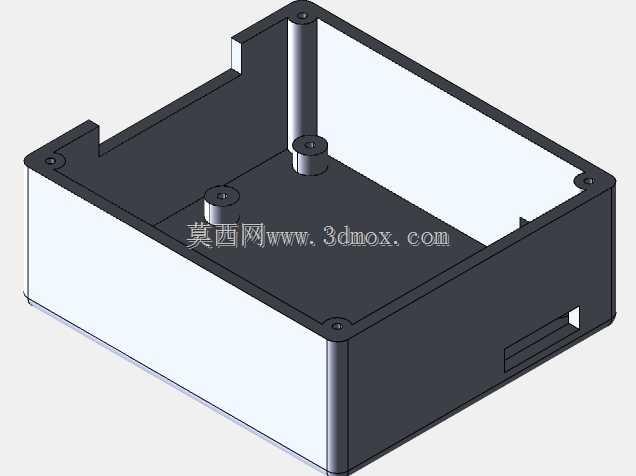

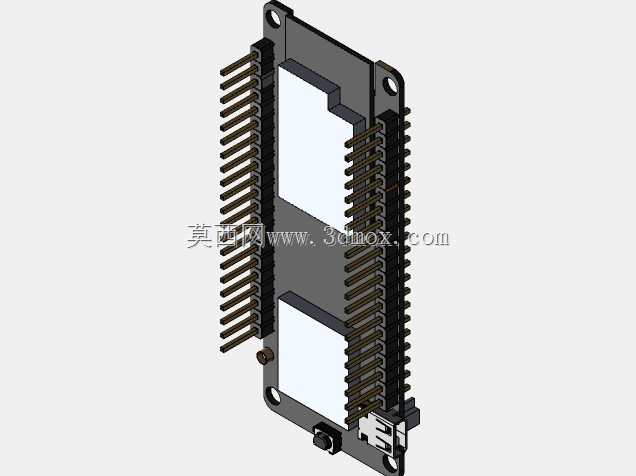

　　这款接线壳体主要面向嵌入式开发、小型物联网终端搭建场景设计，核心作用是为ESP32开发板提供物理防护与规整的接线空间，避免开发板裸露在外时遭遇灰尘侵入、引脚误碰短路、外力磕碰损坏等问题，常见于实验室原型验证、小型智能设备预装、户外临时传感节点搭建等实际工况。从结构设计逻辑来看，壳体采用上下扣合的分体式结构，四角预留了螺丝固定柱，既可以通过自攻螺丝实现上下壳的紧密锁紧，也能适配常规的墙面、设备面板安装孔位，安装时不需要额外定制转接支架，直接利用壳体自带的固定柱就能完成装配，大幅降低现场安装的加工工作量。壳体内部做了与ESP32开发板轮廓匹配的限位卡槽，开发板放入后可以直接卡在卡槽内，不需要额外打胶或者加装固定压片，

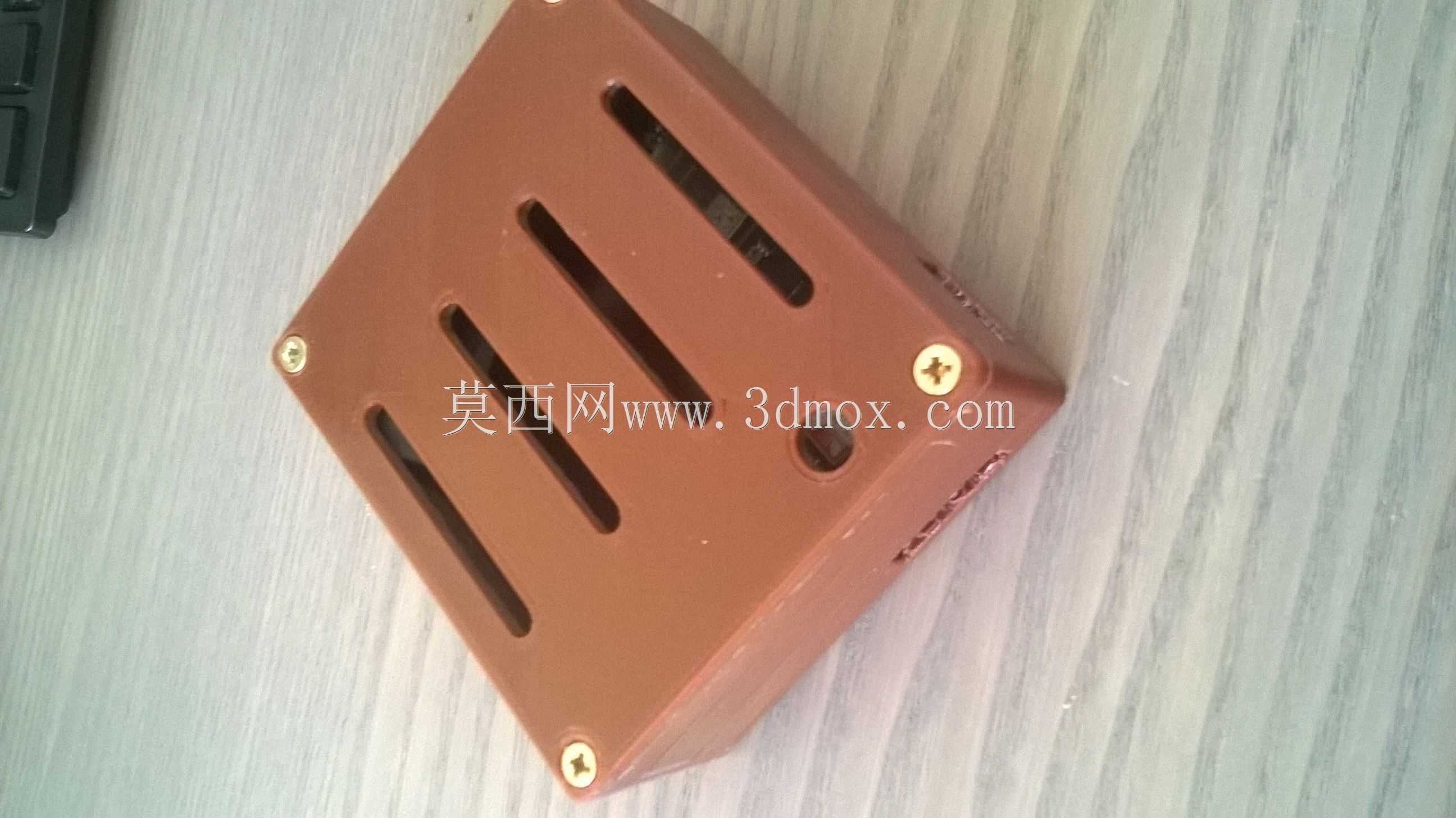

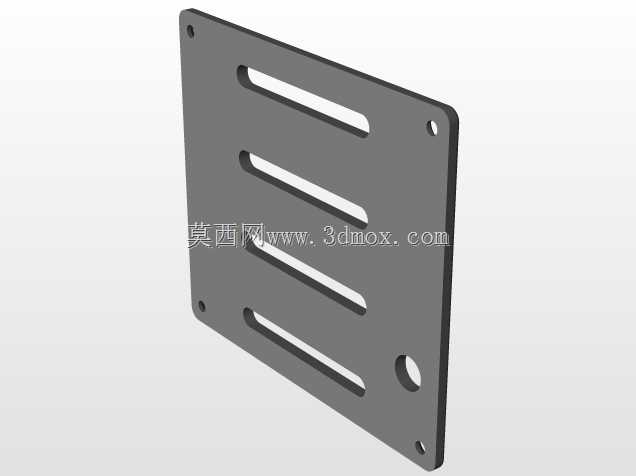

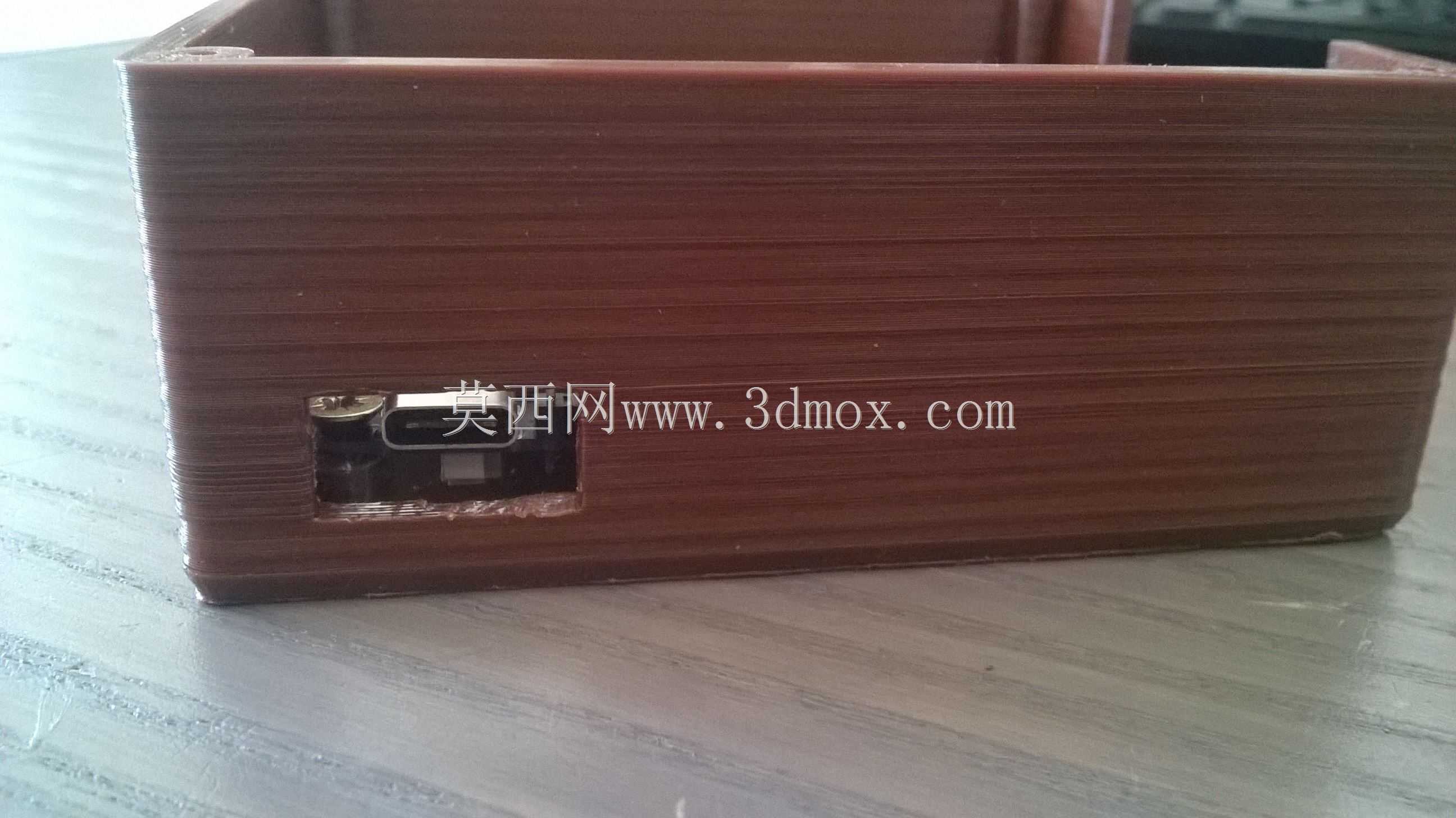

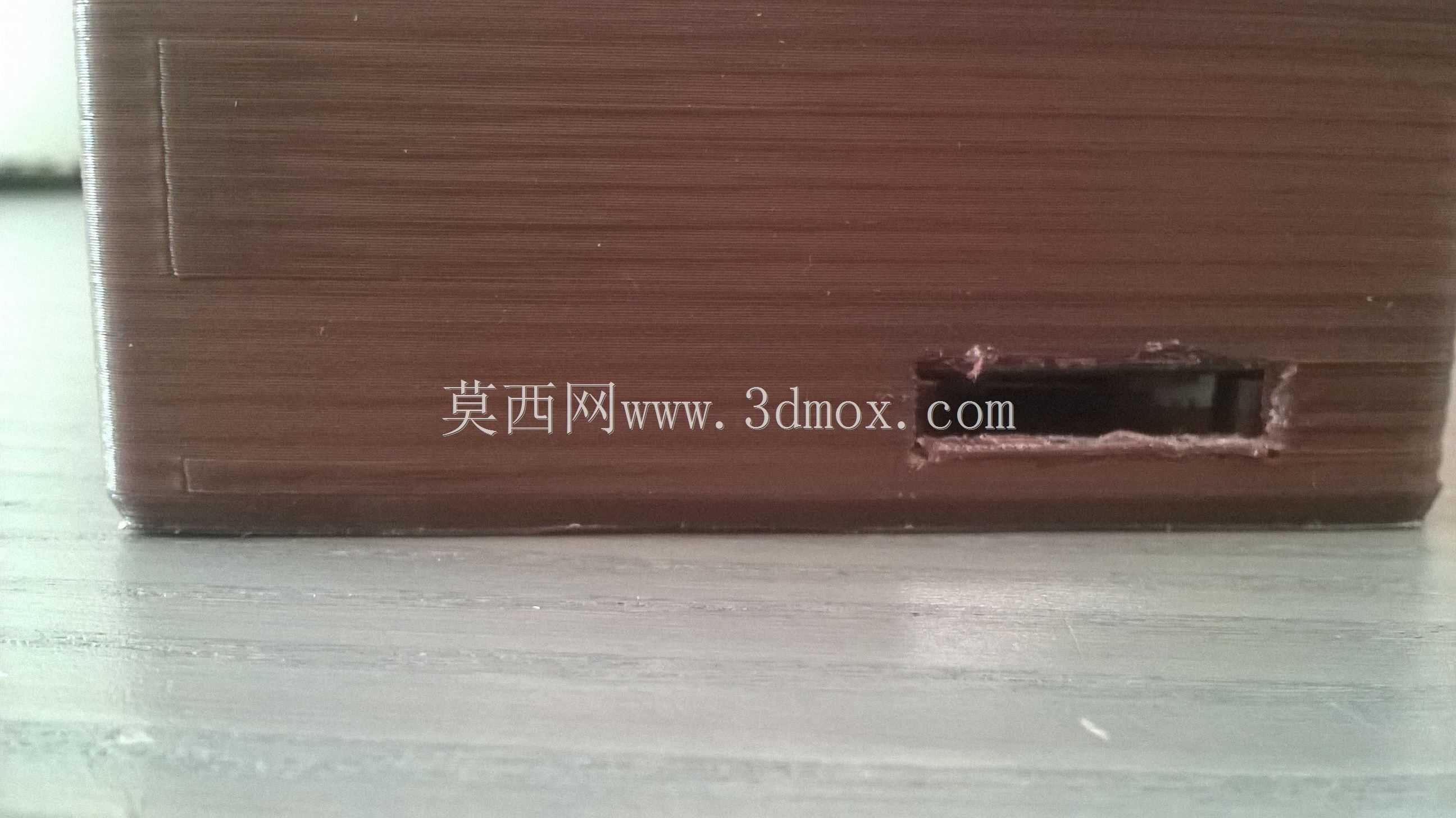

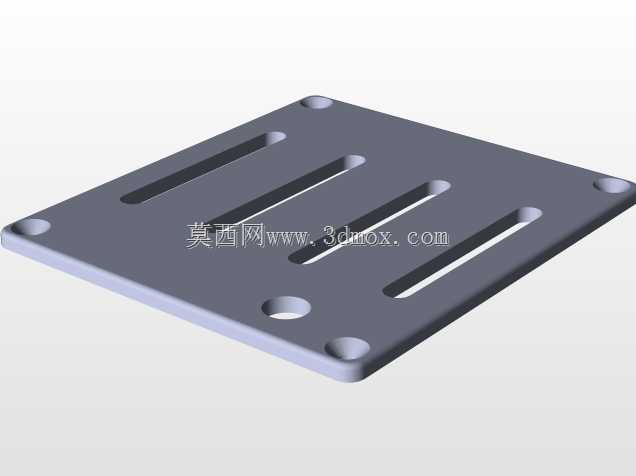

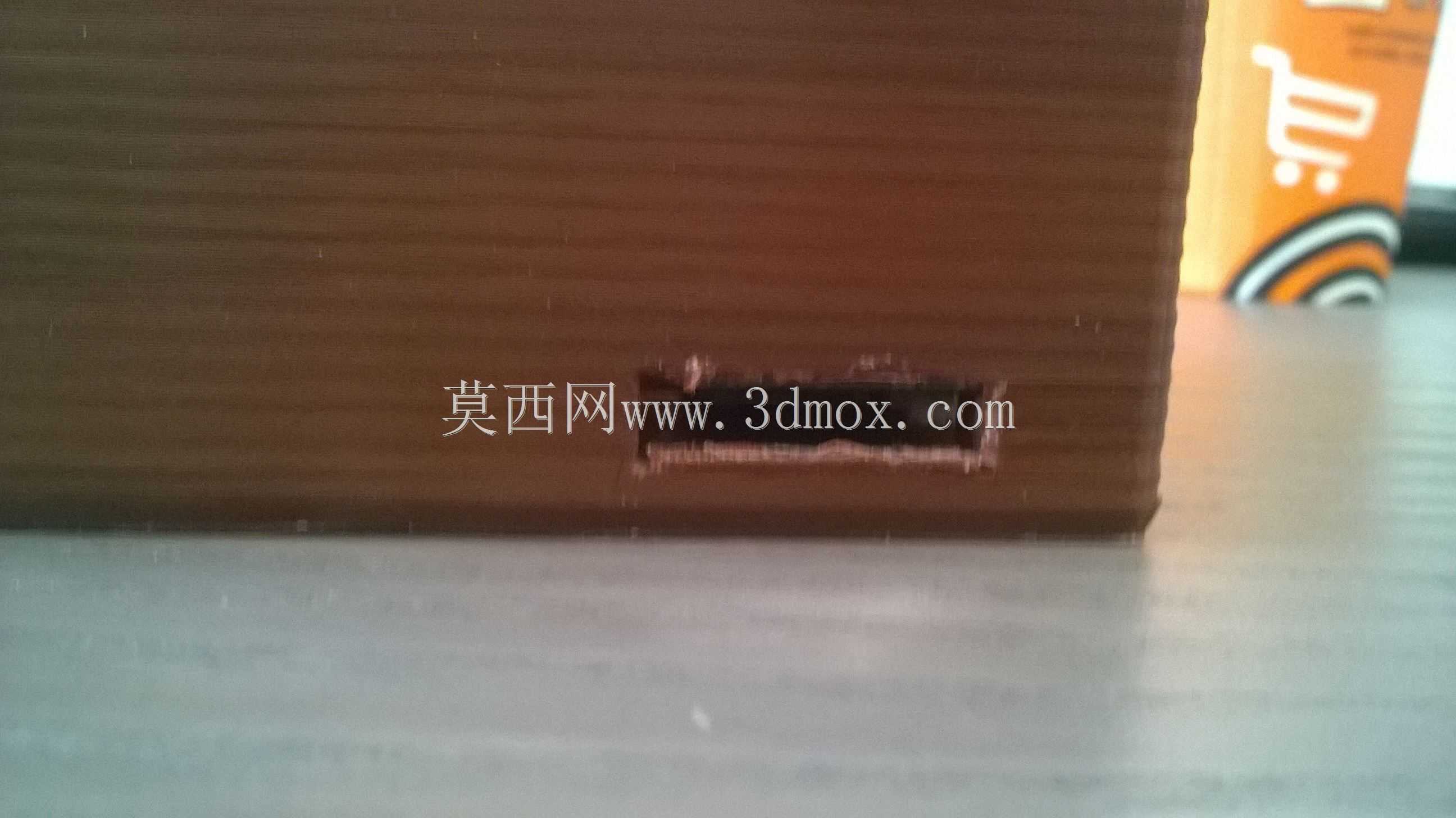

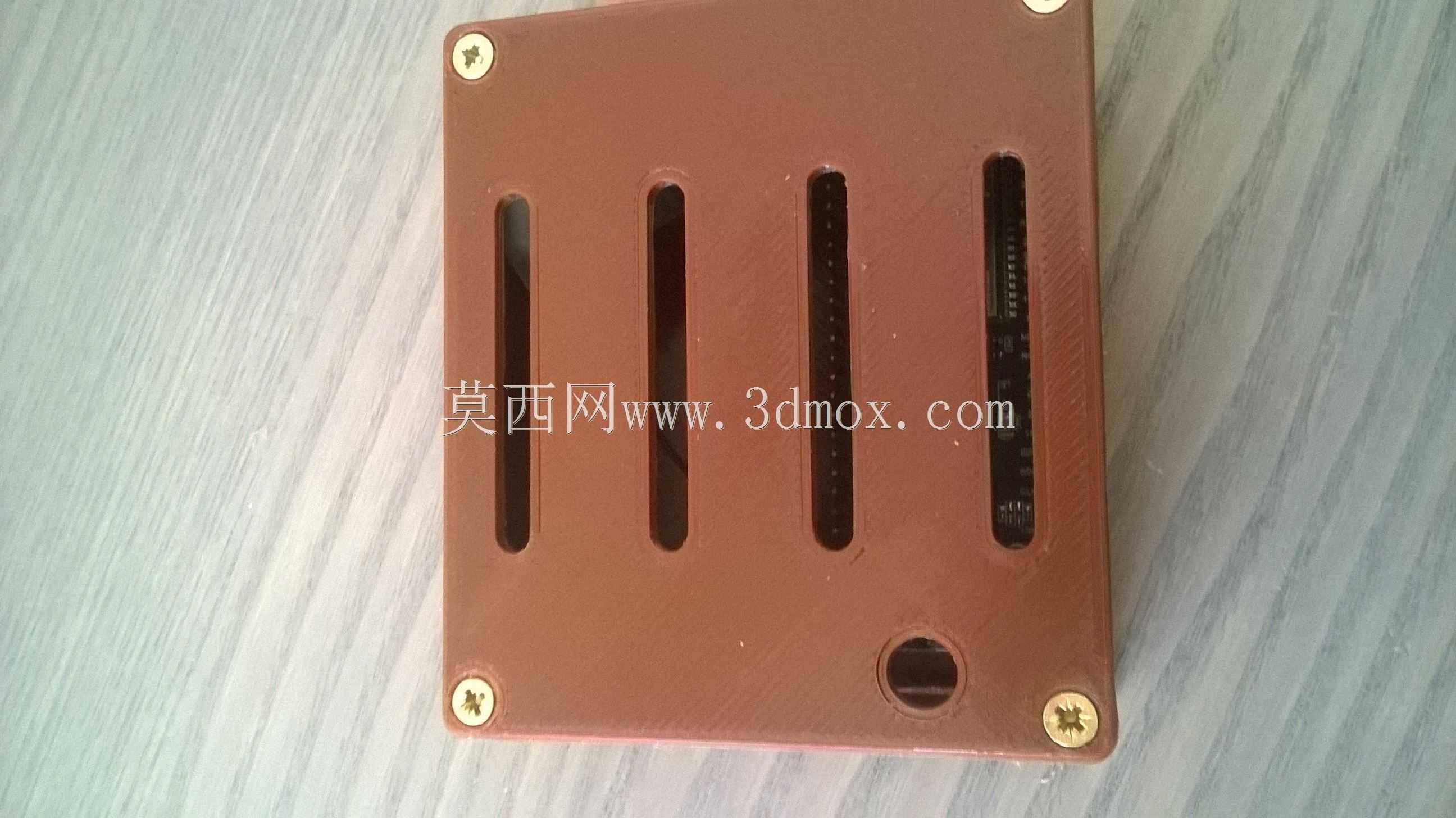

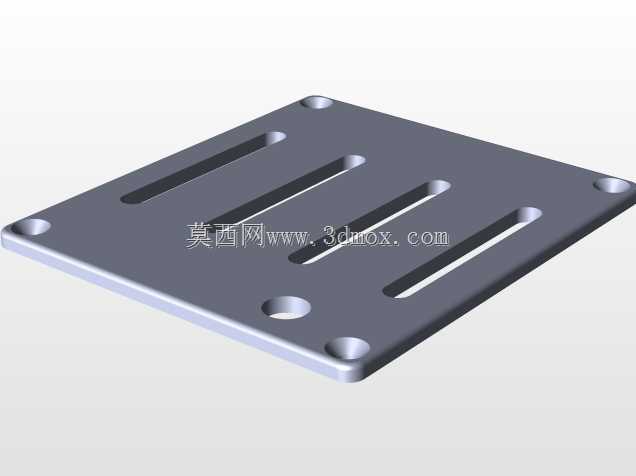

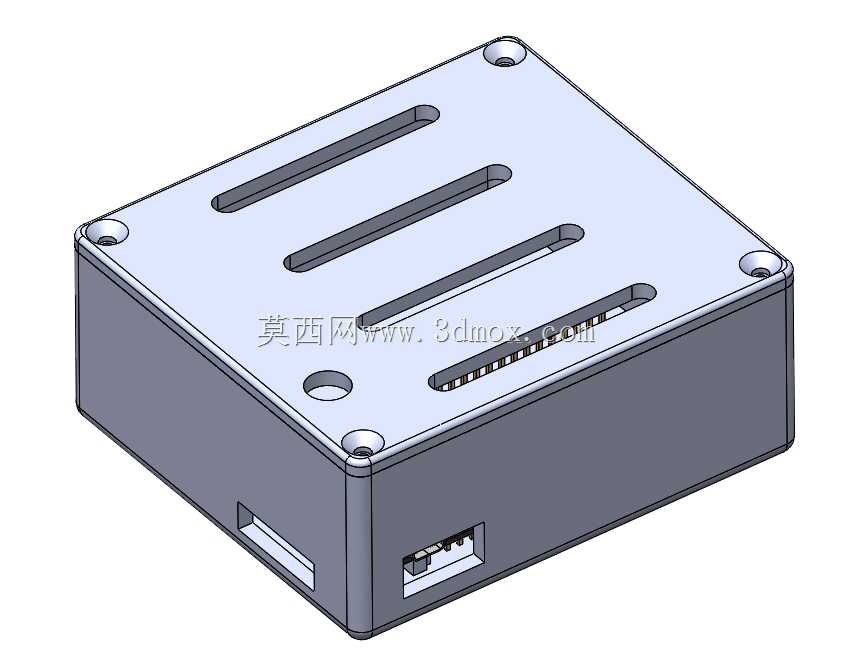

　　卡槽的高度预留了足够的引脚伸出空间，排针接线时不会被壳体侧壁干涉，同时壳体侧壁对应开发板的USB接口、接线端子位置预留了开口，不用拆开壳体就能完成程序烧录、外设接线操作，日常调试维护十分方便。壳体上盖采用半透明材质设计，日常使用时不需要拆开上盖就能直接观察开发板上的电源指示灯、信号指示灯状态，快速判断设备运行情况，同时上盖内侧设计了多道平行的加强筋，既可以提升上盖的结构强度，避免薄壳受外力出现凹陷变形，也能在壳体内部形成一定的空气流通间隙，帮助开发板运行时散热，避免密闭空间内热量堆积影响芯片运行稳定性。从安装边界来看，壳体的外部轮廓刚好容纳标准尺寸的ESP32开发板，整体外形方正，边角做了小圆角过渡，

　　不会出现尖锐棱角划伤操作人员的问题，内部除了开发板的安装位，还预留了少量冗余空间，可以容纳小型的接线端子、滤波电容等外接小元件，不需要额外扩展壳体尺寸就能完成简单的外设集成。壳体的合模缝位置做了错位止口设计，扣合后缝隙均匀，能够阻挡大部分飞溅的水滴与浮尘，满足一般室内、半户外场景的防护需求，不需要额外做密封处理就能适配多数非极端恶劣的使用环境。
