快锁式铰接拉紧关节结构设计

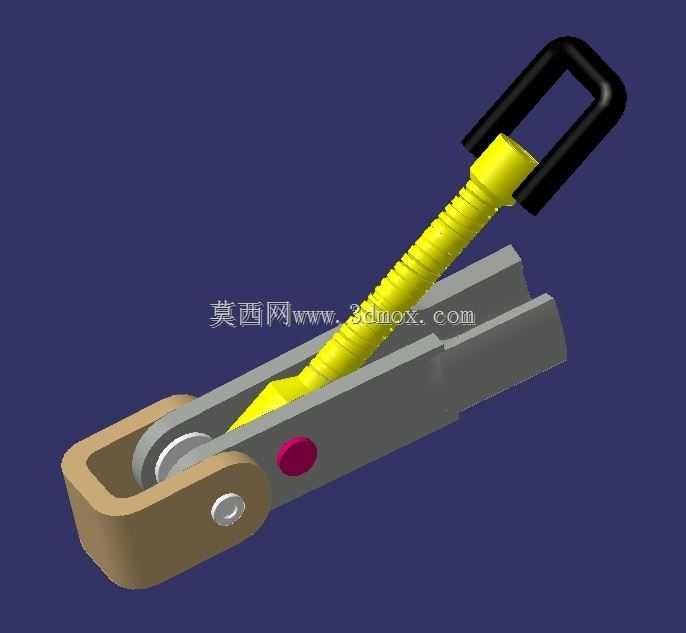

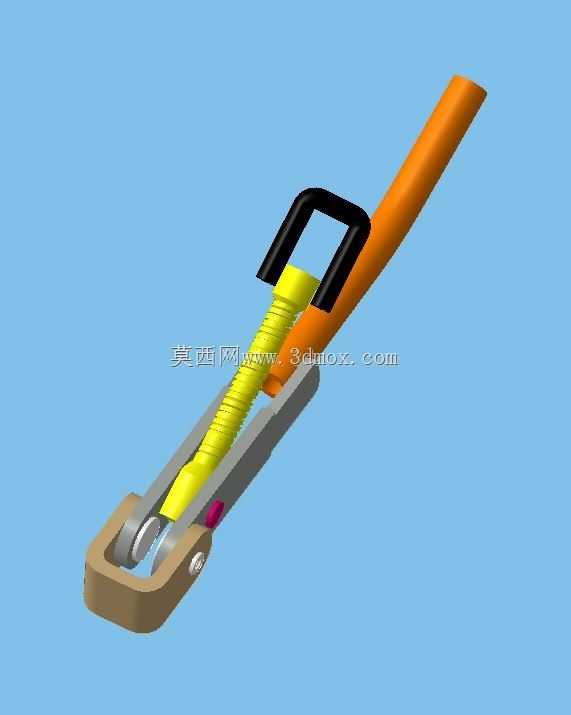

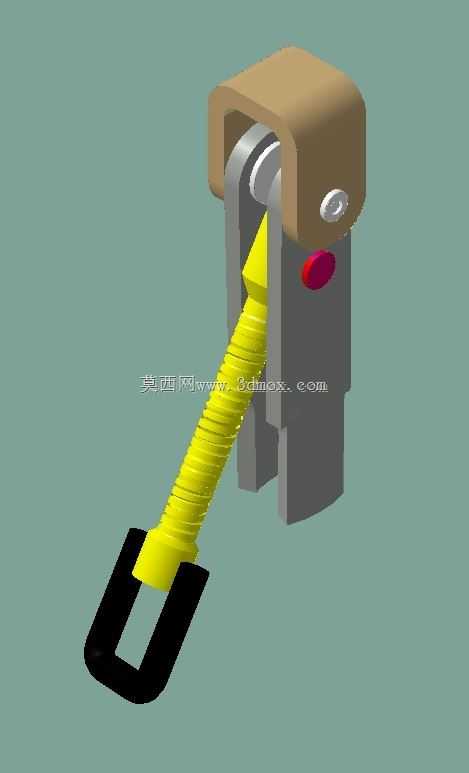

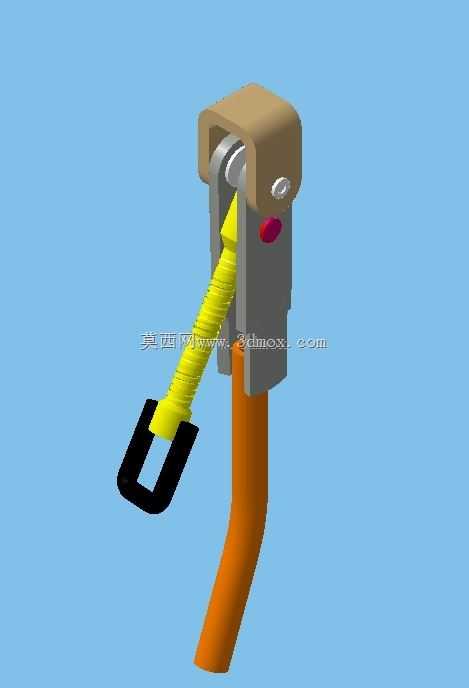

　　这类铰接拉紧关节常应用在需要快速开合锁止的工装夹具、小型设备舱门、便携折叠机具的连接部位，核心作用是通过铰接端的转动自由度配合拉杆的拉紧行程，实现两个被连接件之间的快速压紧与松脱，相比螺栓紧固的连接方式，操作时不需要额外工具，单次锁止或松脱动作仅需扳动压杆即可完成，能大幅降低频繁开合场景下的操作耗时。从结构功能来看，该关节分为三个核心功能段：下端的U型铰接座通过销轴与被连接件形成可转动的铰接副，铰接座的销轴孔做了间隙配合设计，保证转动过程无卡滞，同时销轴端部做了铆边处理，避免使用过程中销轴脱出；中间的压杆组件是力放大的核心结构，采用杠杆式压合原理，压杆绕中部的红色销轴转动时，会带动前端的黄色拉杆产生直线位移，

　　压杆的力臂比经过匹配设计，操作人员仅需施加较小的扳动力，就能在拉杆端产生足够的拉紧力，保证锁止后连接部位无松动间隙；上端的U型挂扣用于勾住另一侧被连接件的挂轴，挂扣的开口尺寸做了适配设计，既能保证挂接时的导入便利性，又能避免拉紧后挂扣意外脱开。设计过程中首先确定的是拉紧行程参数，要保证压杆处于完全打开位置时，挂扣能顺利越过被连接件的挂轴，压杆压合到锁止位置时，拉杆的位移量能提供足够的预紧力，避免连接部位出现旷量；其次是各铰接点的配合公差，转动副之间采用小间隙配合，既保证转动灵活，又不会因为间隙过大导致拉紧后出现位置偏移；压杆的外形做了贴合手部施力的弧度设计，扳动时的受力位置做了加厚处理，避免长期使用后出现压杆变形。安装边界方面，

　　下端铰接座的两个安装耳孔中心距、孔径尺寸与常规的小型铰接连接场景匹配，不需要额外加工转接件即可直接安装；拉杆的直径与挂扣的内宽适配市面上常用直径的挂轴，替换原有锁扣结构时不需要改动被连接件的原有结构；整体结构收拢后的厚度尺寸控制在较小范围，安装后不会突出被连接件表面过多，不会对周边其他部件的运动造成干涉。结构材质选择上，主体受力件采用高强度钢材制作，表面做防锈处理，铰接销轴采用耐磨钢材，保证长期反复开合使用后不会出现磨损松旷，挂扣部位做了圆角处理，避免挂接时刮伤被连接件表面。
