桁架式长距离物料输送皮带机结构

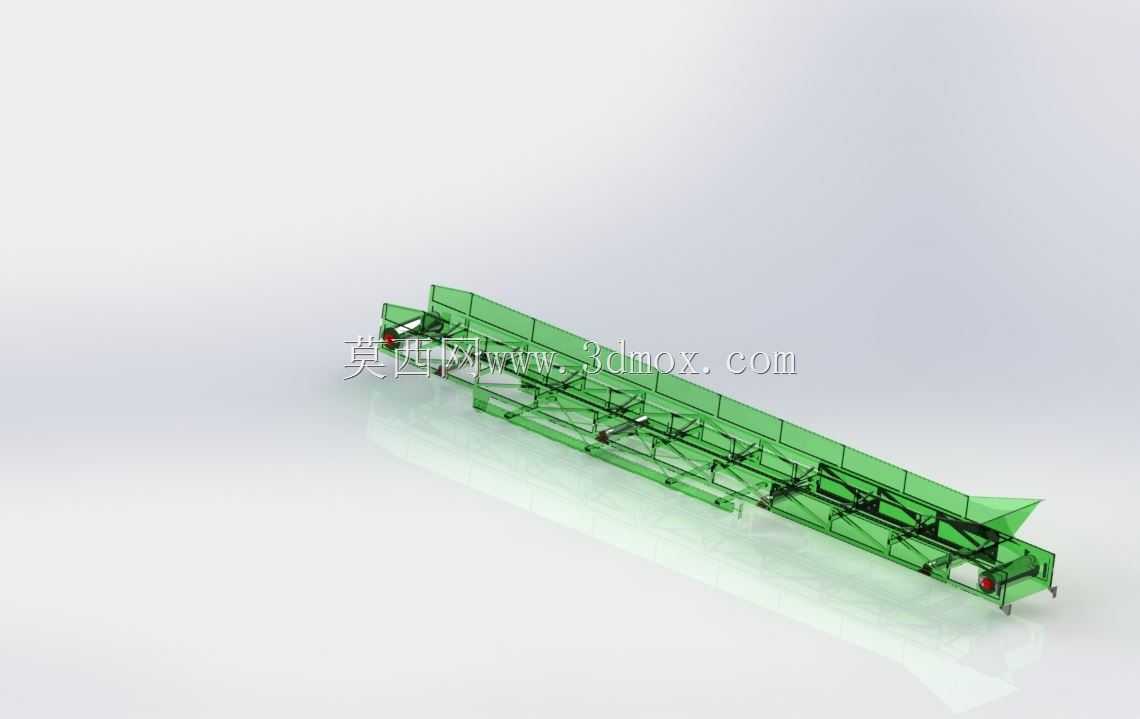

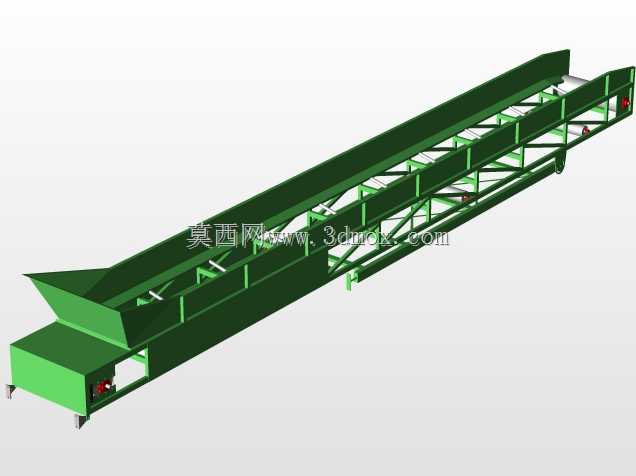

　　该输送设备采用桁架式主体机架设计，整体为长条形连续输送构型，主要用于散料、成件包装物的长距离转运作业，常见于矿山采场出料端、粮食仓储周转线、建材加工车间原料转运段、港口散货堆场接驳环节，可适配水平或小倾角的物料输送工况，能在露天或半封闭厂区环境下长期稳定运行。从结构设计逻辑来看，机架采用型钢拼接的桁架结构，相比板式焊接机架，在保证整体结构刚度的前提下大幅降低了设备自重，同时桁架的镂空结构可减少露天作业时的风阻，降低强风环境下的设备倾覆风险，也方便后期对托辊、辊筒等易损件的检修更换。设备两端布置的传动辊筒与改向辊筒采用加粗轴径设计，辊筒表面做包胶处理，可增大与输送带之间的摩擦力，避免重载工况下出现皮带打滑、跑偏的问题；

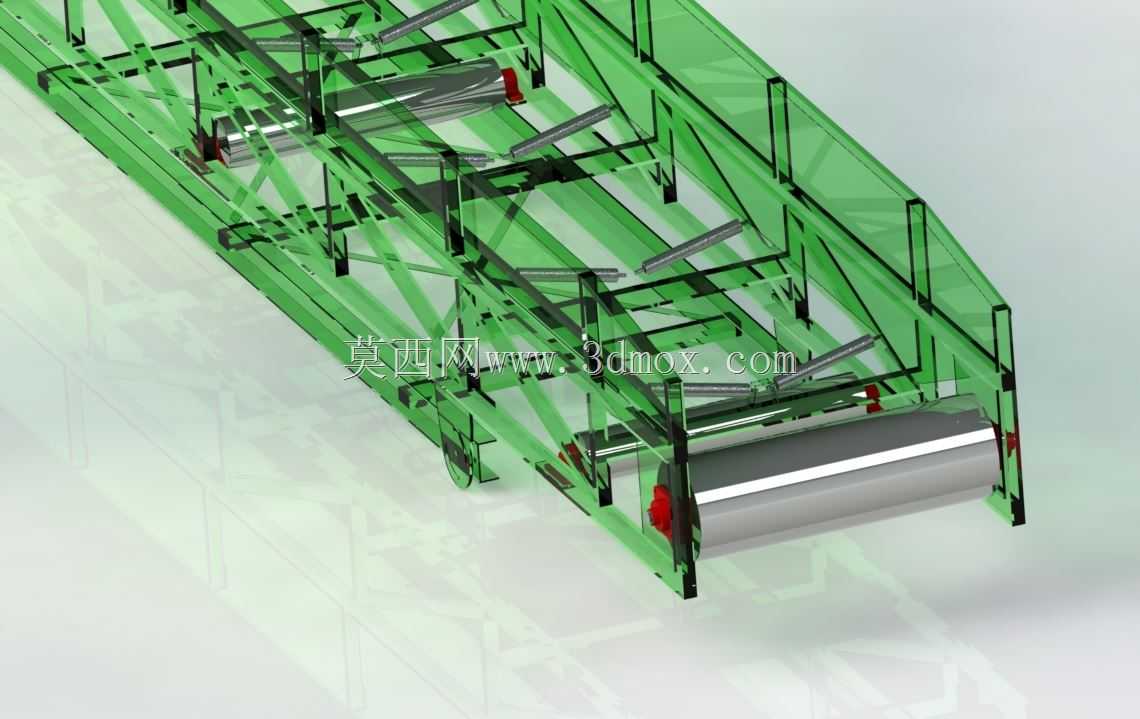

　　沿机架长度方向等距布置的槽型托辊组，可将输送带承托为U型截面，既能提升散料输送过程中的装载量，也能防止颗粒状物料在输送过程中从皮带两侧撒落，下分支布置的平行托辊则用于承托回程段的输送带，减少皮带运行过程中的垂度，降低运行阻力。设计过程中对安装边界做了明确预留，设备支腿底部预留了地脚螺栓安装孔位，可根据现场场地的地面承载力调整支腿间距，单段机架的连接端采用标准化法兰拼接结构，可根据实际输送距离需求多段拼接延长，无需重新改制主体结构；两侧机架预留的防护安装位，可根据作业场景加装防尘罩、侧边挡料板、安全防护网等附属结构，适配不同行业的作业规范要求。设备的驱动端预留了减速电机安装位，可根据输送物料的容重、输送距离、

　　设计运行速度匹配对应功率的驱动单元，改向辊筒端预留了张紧装置安装空间，可通过螺旋张紧或重锤张紧结构调整输送带的张紧度，补偿皮带长期运行后出现的蠕变伸长量，保证皮带始终处于合适的张紧状态。整体结构的受力传递路径清晰，物料荷载通过托辊传递到桁架横梁，再通过斜撑杆件分散到两侧纵梁，最终通过支腿传递到地面基础，各杆件的受力均以轴向拉压为主，能充分发挥型钢材料的力学性能，减少不必要的材料冗余。
