无防护结构凸缘联轴器三维结构设计

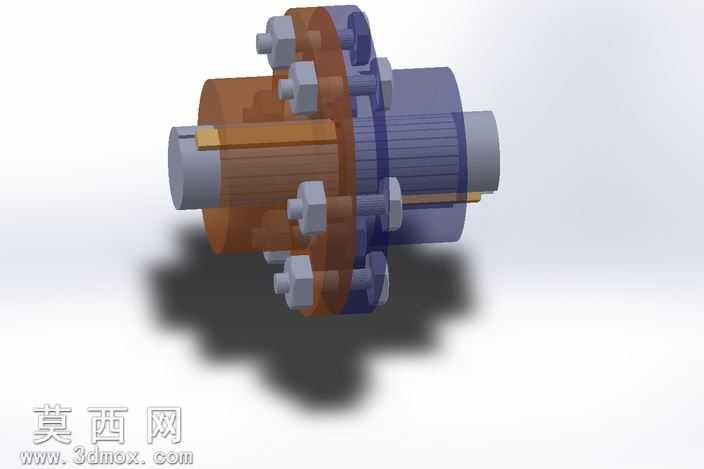

本作品为无防护型凸缘联轴器的三维参数化建模成果，建模阶段采用SolidWorks软件完成全零件的特征化构建，首先针对两个带键槽的半联轴器本体进行草图绘制，通过拉伸、旋转等基础特征生成轴孔、凸缘止口、螺栓过孔与螺纹孔的基础结构，其中轴孔部分严格按照轴径配合公差要求设计键槽特征，保证平键安装后可实现周向扭矩传递，凸缘止口采用凹凸配合的定位结构，确保两半联轴器对接时可实现自动同轴对中，降低安装调试的对中难度。螺栓连接件部分单独建模生成六角头螺栓与配套螺母，按照圆周均布的排列方式完成虚拟装配，装配过程中添加同轴、面重合等标准配合约束，还原真实工况下螺栓穿入法兰孔、螺母锁紧的装配逻辑，同时在轴孔内装配对应规格的平键零件，完整呈现联轴器与传动轴的连接配合关系。材质与渲染阶段，为不同零件分配差异化材质属性：半联轴器本体采用调质处理的45号钢材质，渲染时呈现深灰金属质感，表面设置轻微的机加工纹理，还原零件切削加工后的表面状态；螺栓螺母采用镀锌紧固件材质，呈现亮银色金属光泽，表面粗糙度设置低于联轴器本体，区分标准件与自制加工件的视觉差异；中间的弹性缓冲垫片采用棕褐色橡胶类材质，设置半哑光的漫反射属性，突出非金属零件的质感区分。渲染输出时采用工作室柔和打光方案，添加柔和的地面阴影效果，多角度展示联轴器的整体装配形态、螺栓排布方式、键槽连接结构与凸缘配合细节，清晰呈现各零件的装配层级与位置关系。设计思路上，该款无防护凸缘联轴器结构简单紧凑，取消了外围防护结构，依靠两个半联轴器的凸缘止口定位、螺栓锁紧实现两轴的刚性连接，可传递较大的工作扭矩，适用于对中精度良好、工作载荷平稳、无剧烈冲击振动的轴系传动场景，建模过程中所有特征均保留参数化编辑属性，可根据实际轴径、扭矩需求快速修改轴孔尺寸、螺栓规格、凸缘外径等核心参数，适配不同功率等级的传动系统设计需求，模型装配逻辑完全符合机械设计手册中凸缘联轴器的设计规范，各零件间无干涉问题，可直接用于装配验证、工程出图、运动仿真等后续设计环节。
