带RE25精密测量组件的Maxon电机装配结构

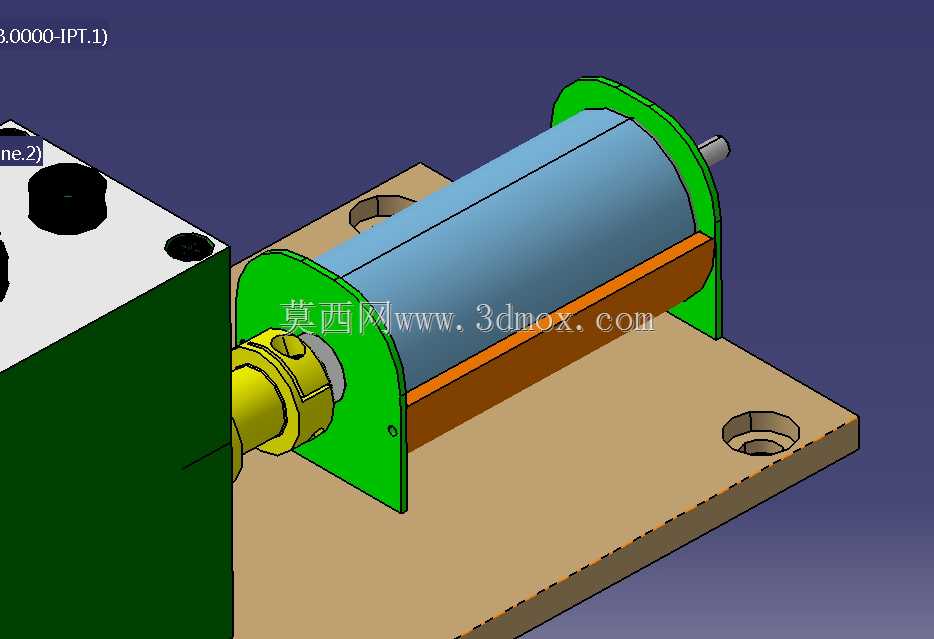

　　在小型精密传动设备的选型与结构适配环节，带RE25精确测量组件的Maxon电机常作为核心驱动单元出现在各类对位置反馈、转速控制有高精度要求的工位中，常见于实验室精密检测设备、小型医疗传动装置、桌面级自动化执行机构这类对安装空间、输出稳定性要求严苛的场景。这类集成测量组件的电机，核心功能是在输出旋转扭矩的同时，通过RE25测量单元实时反馈转轴的角位移、转速参数，为闭环控制系统提供精准的位置与速度信号，避免开环驱动下的丢步、转速波动问题，保障执行端动作的重复定位精度。从结构设计逻辑来看，整套装配优先考虑测量组件与电机本体的同轴度约束，绿色的端盖支架既承担测量模块的定位支撑作用，又通过安装耳上的定位孔与下方的安装基座形成刚性连接，

　　抵消电机运转时产生的径向窜动，保障测量单元的检测精度不受装配应力影响。安装基座上预留的沉头安装孔，匹配常用的内六角圆柱头螺钉规格，孔位间距按照小型精密设备的通用安装边界设计，既可以直接固定在设备的铝型材安装面上，也能通过转接板适配不同的安装工位。电机输出端配套的黄色锁紧接头，用于连接后续的传动负载，不管是对接小型同步带轮、精密联轴器还是微型丝杠，都能通过接头的锁紧结构保证轴系连接的无间隙传动，避免传动回差影响整体控制精度。整套结构的外形尺寸控制紧凑，电机本体的圆柱外壳与支架、基座之间预留了足够的散热间隙，不会因为长时间连续运转导致热量堆积影响测量组件的检测精度，支架的弯折角度经过反复校核，

　　既保证测量组件与电机轴的同轴度公差在允许范围内，又不会额外占用过多的安装空间，适配各类狭小舱体内的驱动单元布置需求。在实际装配调试过程中，这类集成测量组件的电机不需要额外单独加装编码器支架，整套结构已经完成了测量单元与电机的同轴度校准，选型时只需要核对安装基座的孔位尺寸、输出轴的轴径与负载端的匹配度，就能快速完成整套驱动单元的集成，大幅缩短设备研发阶段的结构设计与装配调试周期，也能避免自行加装测量组件时出现的同轴度偏差、固定不牢导致的测量误差问题。
