带多组气路接口的紧凑型气缸结构设计

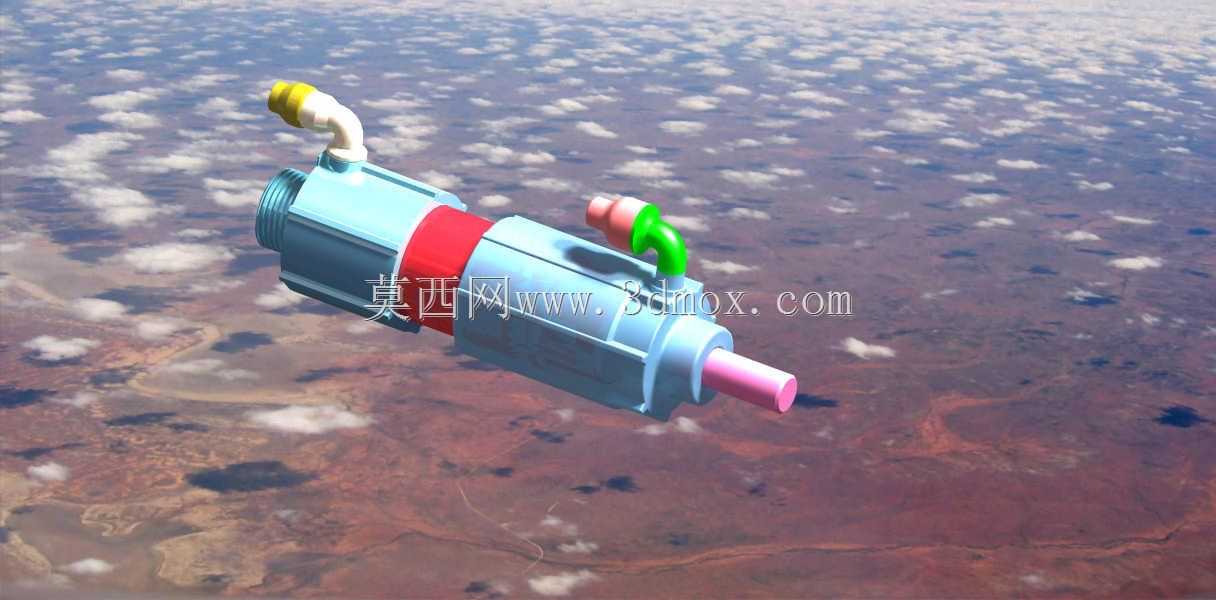

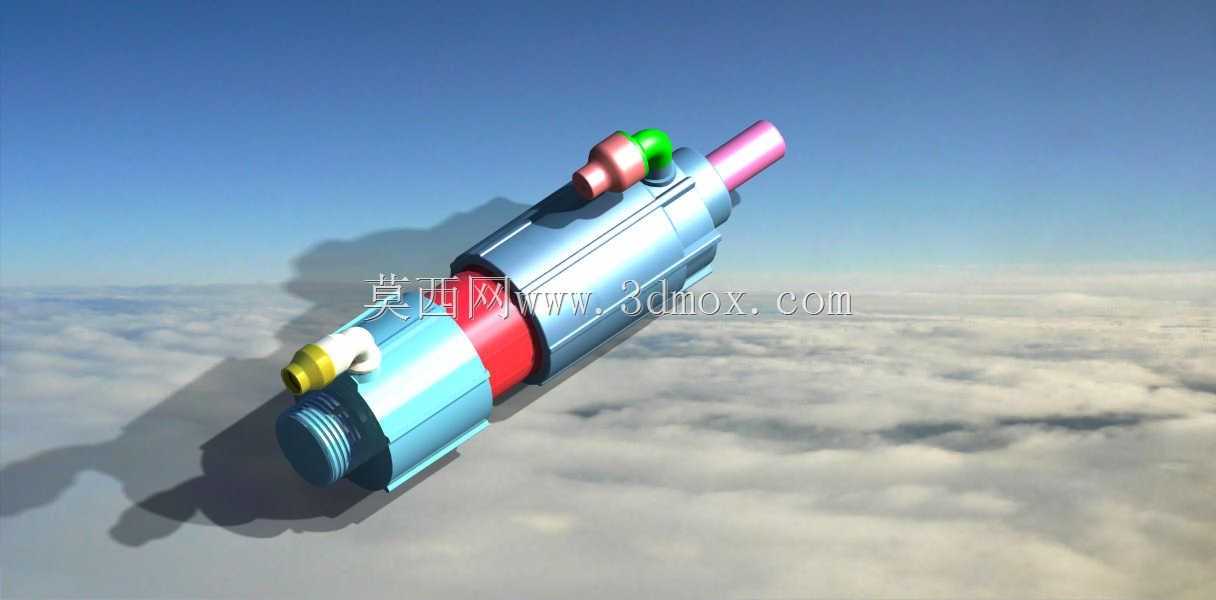

　　这类带多组侧置气路接口的气缸，在轻工自动化生产线、小型工装夹具、包装设备的往复驱动工位应用十分广泛，相比常规单接口气缸，侧置的多组气口可以适配不同的安装空间需求，避免气管走线与周边设备结构产生干涉。从结构设计逻辑来看，缸体采用分段式同轴装配结构，前端盖集成了杆侧密封与导向环安装位，输出杆做了表面硬化处理，降低长期往复运动的磨损量，缸筒外壁的环形凸台一方面用于强化缸体刚性，另一方面也可以作为安装时的轴向定位基准，方便用户在安装板上快速找准装配位置，不需要额外加工定位台阶。

　　设计过程中优先考虑了安装边界的适配性，缸体整体径向尺寸控制在紧凑区间，侧置的两组气路接口分别对应无杆腔与有杆腔的进出气通路，接口采用通用的外螺纹连接形式，可直接适配常规气动快插接头，不需要额外加工转换接头。顶部的小型接口可作为气缓冲调节通路，在活塞运行到行程端点前实现气垫缓冲，降低活塞撞击端盖产生的振动与噪音，适合对运行平稳性有要求的精密装配工位。

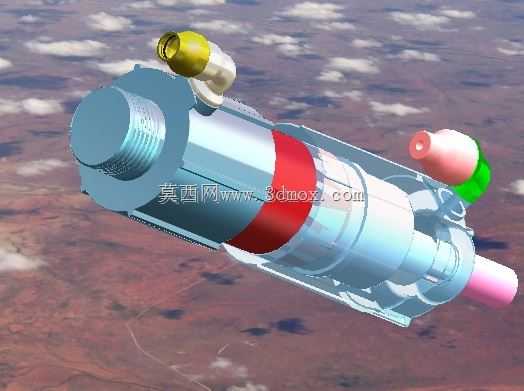

　　实际选型应用时，这类气缸的轴向安装尺寸可根据行程需求做系列化调整，前端外螺纹结构可直接连接各类执行接头，比如推板、夹爪、压头，不需要额外设计转接法兰，能大幅减少工装设计的加工工作量。缸体表面的彩色分区并非装饰用途，不同颜色的环形段分别对应密封件安装位、磁环安装槽的位置，方便装配与后期维护时快速识别内部结构位置，拆解维护时不需要反复测量定位，能缩短设备维保的停机时间。

　　气路接口的朝向做了优化设计，两组主气口呈90度分布在缸体侧方，不管是水平安装还是垂直安装，都能保证至少一组气口朝向便于接气管的方向，避免气管过度弯折造成气路不畅。活塞部分采用双向密封结构，动密封件选用低摩擦阻力的材质，在0.1MPa的低供气压力下也能顺畅启动，不会出现爬行卡顿的问题，适合低压驱动的精密驱动场景。缸体后端的端盖采用螺纹旋合装配，配合端面密封圈保证密封性能，后期更换密封件时只需要旋开端盖即可抽出活塞组件，不需要破坏整体安装结构，维护便捷性相比拉杆式气缸有明显提升。
