U型带侧孔曲面防护外壳结构设计

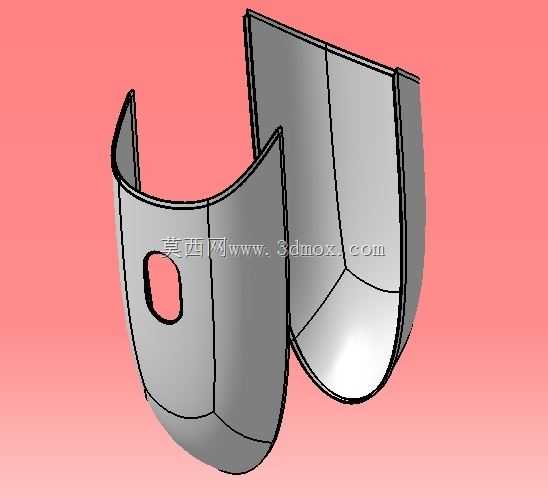

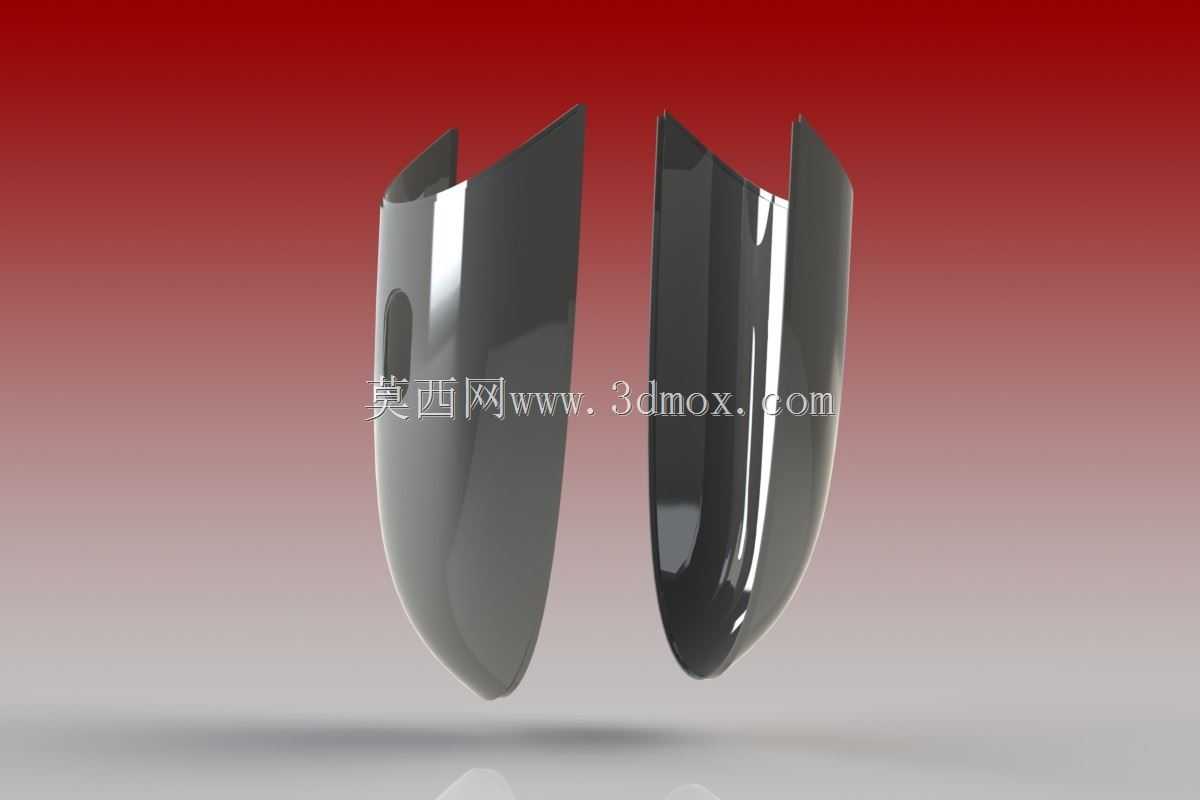

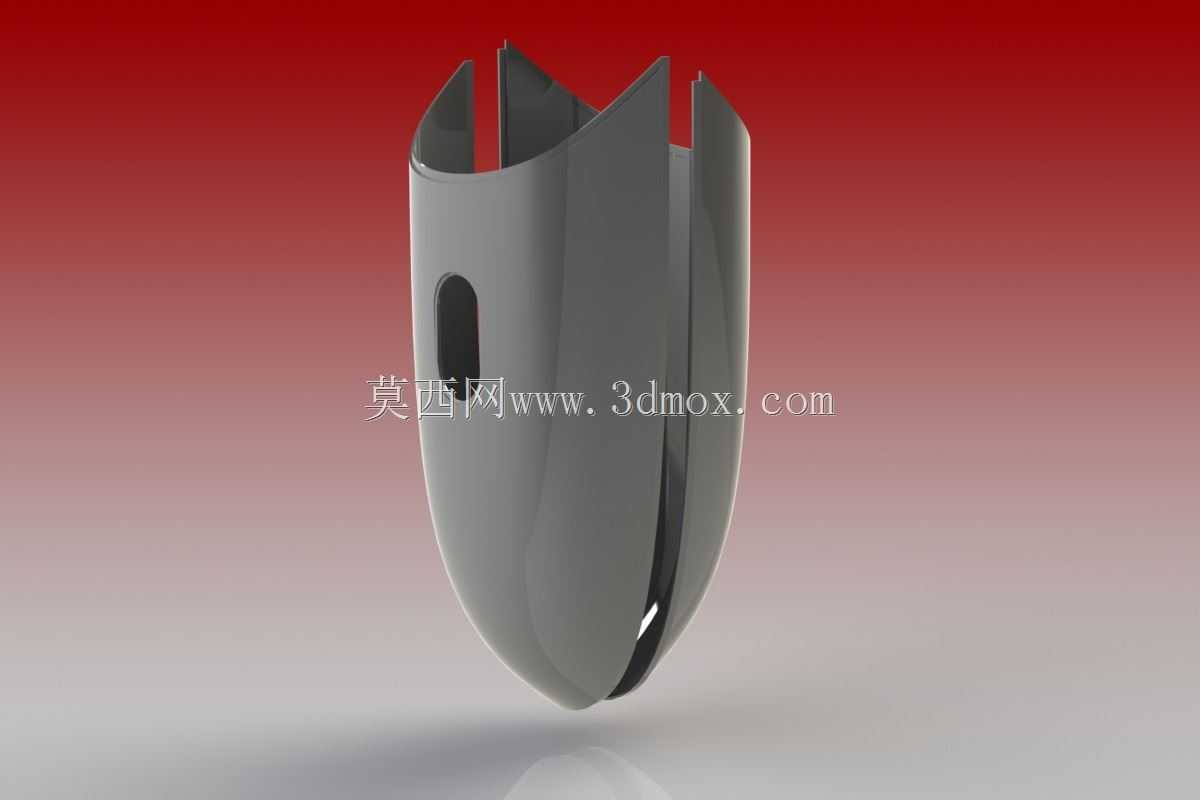

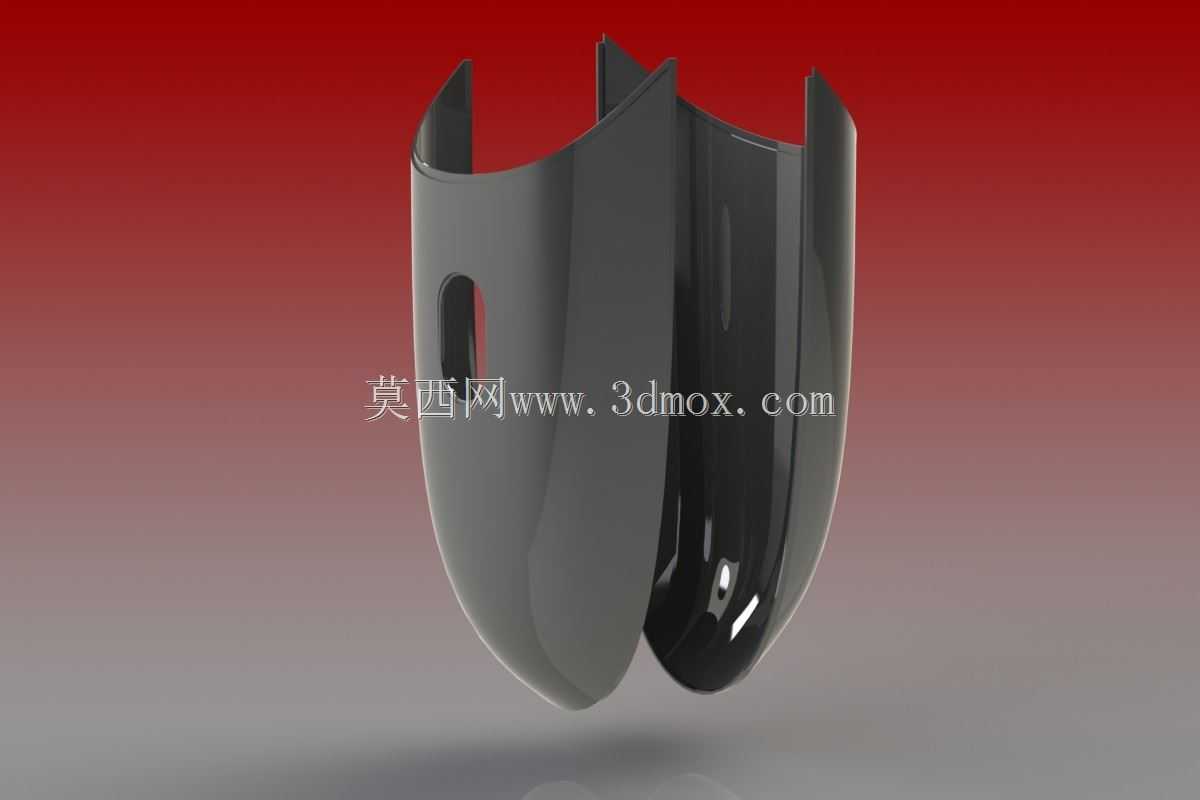

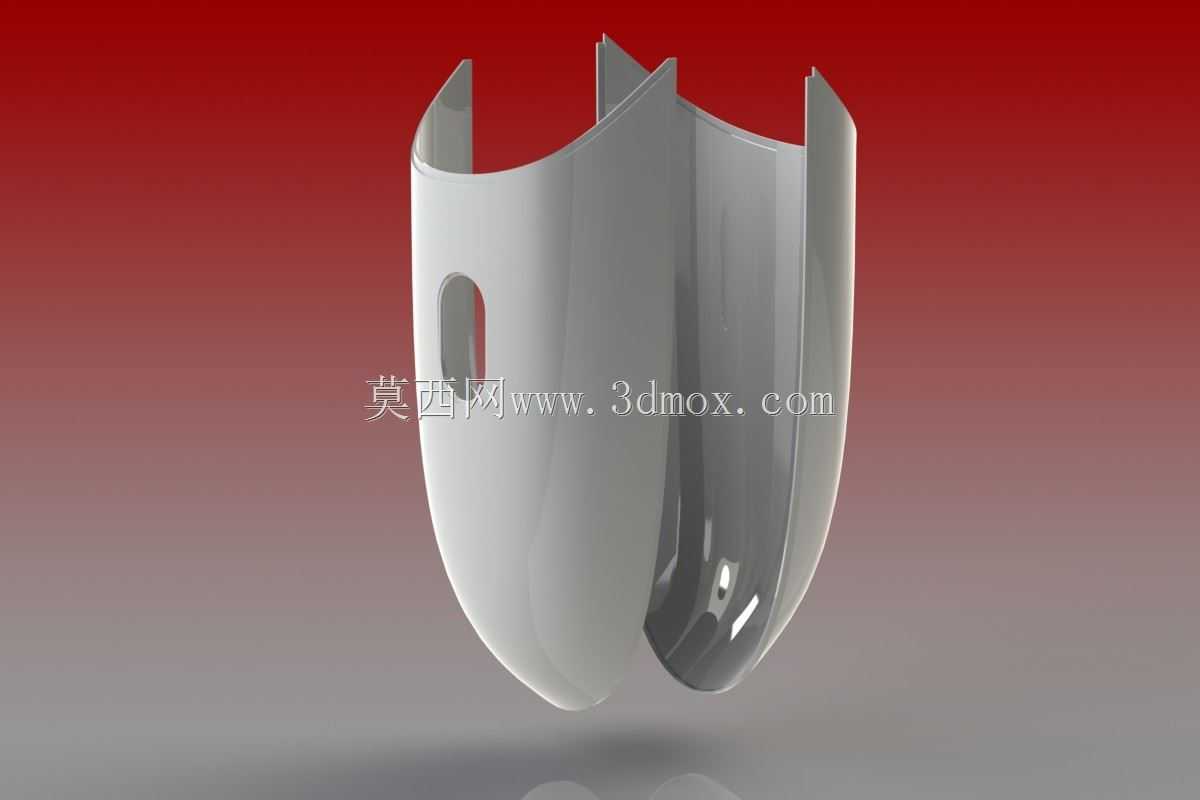

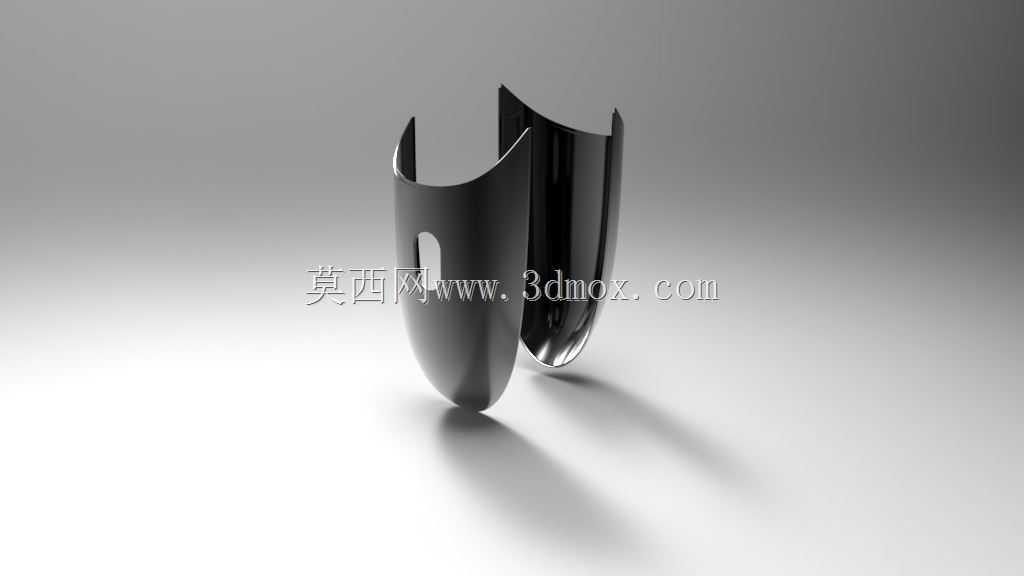

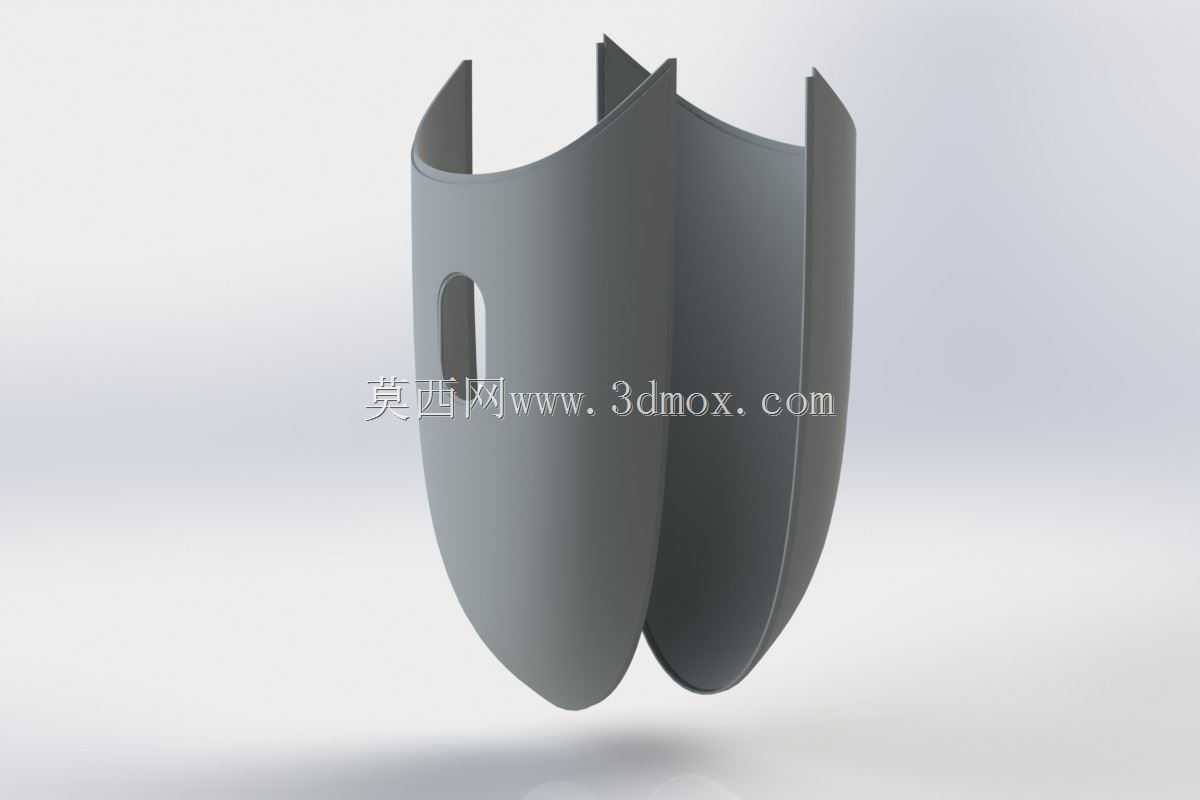

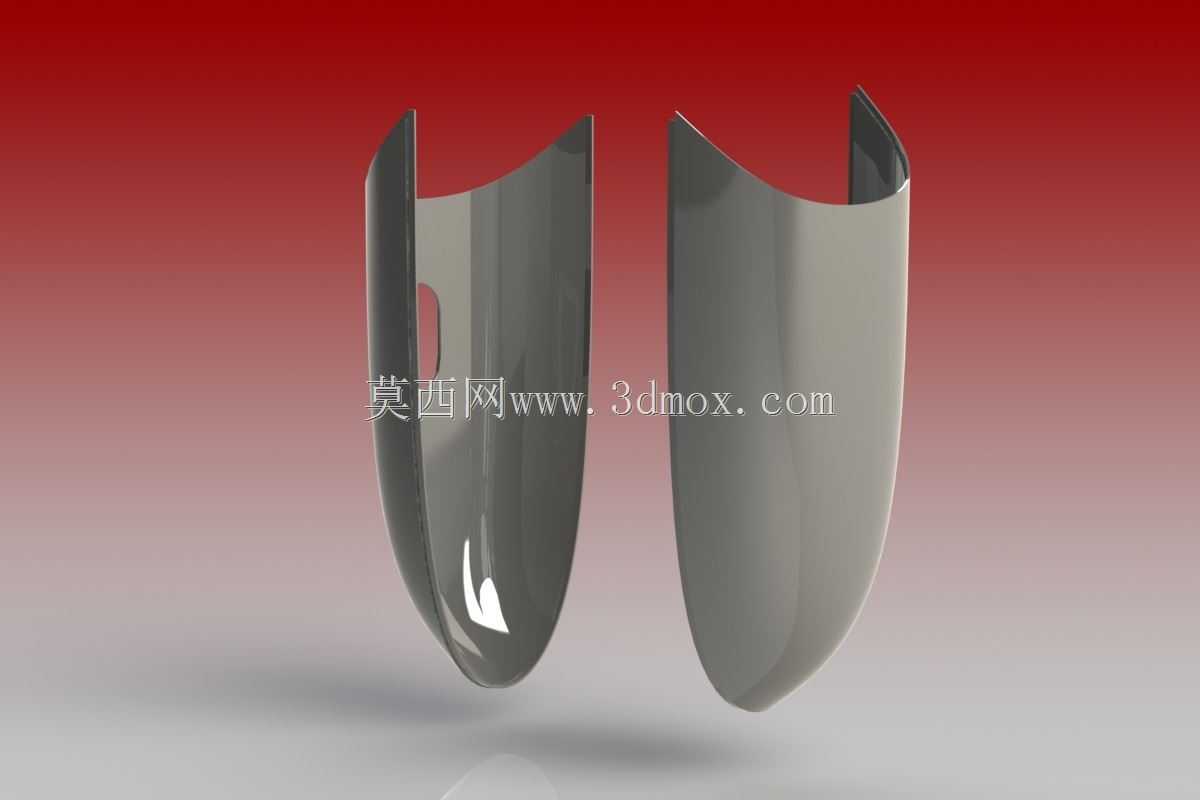

　　这类U型曲面防护外壳，多应用在手持操作类小型工业设备、便携检测仪器或者民用小型电器的外部包覆场景，核心作用是隔绝内部电子元件、传动结构与外界的接触，避免粉尘、水渍侵入造成设备故障，同时曲面过渡的外形也能降低使用过程中磕碰带来的损伤，提升握持操作的贴合度。从结构设计逻辑来看，整体采用大弧度U型弯折的曲面构型，没有尖锐的直角棱边，一方面是适配内部堆叠的弧形排布元器件，最大化利用壳体内部的容纳空间，减少无效的结构冗余，另一方面连续的曲面结构相比拼接式直角壳体，整体抗形变能力更强，在受到侧向挤压的时候，曲面可以分散应力传递路径，避免局部应力集中造成壳体开裂。壳体侧壁预留的椭圆形开孔，是为操作按键或者状态指示灯预留的安装位，

　　开孔边缘做了内收的翻边处理，既可以提升开孔位置的结构强度，避免长期按压按键造成孔边开裂，也能给按键安装提供定位基准，保证按键装配后与壳体表面的间隙均匀，不会出现卡滞的问题。在安装边界的设计上，壳体两个竖直侧边的端面预留了均匀的卡扣安装位，不需要额外打螺丝就可以和另一半壳体完成扣合装配，装配效率更高，同时端面的贴合面做了0.2mm的错位止口设计，扣合后可以实现基本的防尘密封效果，避免缝隙处进入杂物。壳体的壁厚采用均匀化设计，整体壁厚保持一致，在弯折弧度较大的位置做了局部的壁厚微调，避免注塑或者钣金折弯过程中出现壁厚不均导致的形变、缩痕问题，底部的圆弧过渡位置做了局部的加强筋处理，筋位隐藏在壳体内部，不会破坏外表面的平整性，

　　同时可以提升底部的抗冲击能力，即使设备从较低高度跌落，底部也不容易出现凹陷变形。实际应用中，这类壳体的内表面还会预留少量的定位柱，用来固定内部的电路板、电池组件，定位柱的高度根据内部元器件的堆叠高度精准设定，不需要额外增加固定支架就可以完成内部组件的限位，减少整机的零件数量，降低整体装配成本。
