圆筒式多腔注塑模具结构设计方案

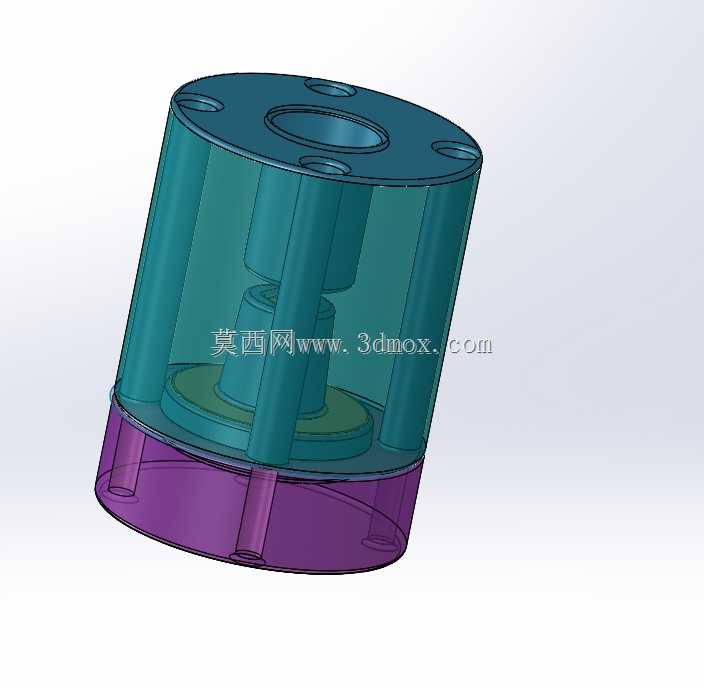

　　这套圆筒式模具结构主要面向小型回转体塑料件的批量注塑生产场景，常见于日化包装内衬、小型电子元件绝缘套筒、工业设备密封衬套类制品的成型工序，适配卧式注塑机的安装工位，整体采用同轴圆柱式布局，最大程度缩减模架的横向占用空间，适配小吨位注塑机的拉杆间距要求。从结构功能来看，模具采用上下分层式型腔布局，紫色段为下模型腔镶块，直接成型制品的外圆下段结构，内部设置的倾斜导流柱对应制品的侧孔成型与浇口进料位置，透明段为上模型腔与型芯组合结构，中心阶梯型芯直接成型制品的内孔阶梯特征，周向均匀分布的三根支撑柱既承担合模时的承压载荷，也作为内部冷却水道的布设载体，顶部端盖预留的六个沉孔为模具与注塑机定模板的安装固定孔，中心通孔为主流道衬套的安装位置，

　　直接对接注塑机喷嘴完成熔料注入。设计过程中优先考虑了回转体制品的同轴度精度控制，所有成型零件均采用同轴定位止口配合，避免多段镶块拼接带来的径向错位问题，型芯与型腔的配合间隙控制在0.02mm以内，既防止飞边产生，也能保证开模时制品顺利留于动模侧。冷却系统采用环绕式水道布局，沿型腔外壁与型芯内部同步布设循环水路，保证成型过程中模温均匀分布，减少圆筒类制品因冷却不均产生的圆度变形、内应力集中问题。导向结构依托周向支撑柱与配套导套完成合模导向，相比传统四角导柱布局，更适配圆筒形模架的受力特性，合模过程中受力均匀无偏载，能有效延长模具的连续生产寿命。浇口采用侧浇口进料形式，开设于下模型腔的端面位置，开模后浇口残留易于修整，

　　不会在制品的外观面留下明显痕迹，适配外观要求较高的透明或彩色塑料件生产。整套结构的安装边界完全匹配标准注塑模架的装夹尺寸，上下模的固定孔位间距符合通用注塑机的模板安装槽标准，无需额外定制转接板即可完成上机装夹，内部的成型镶块均采用快拆式固定结构，生产过程中若出现局部磨损，可单独更换对应镶块，无需拆解整套模具，大幅降低后期维护的时间成本。
