炼油厂公用事业系统立式洗涤水箱结构

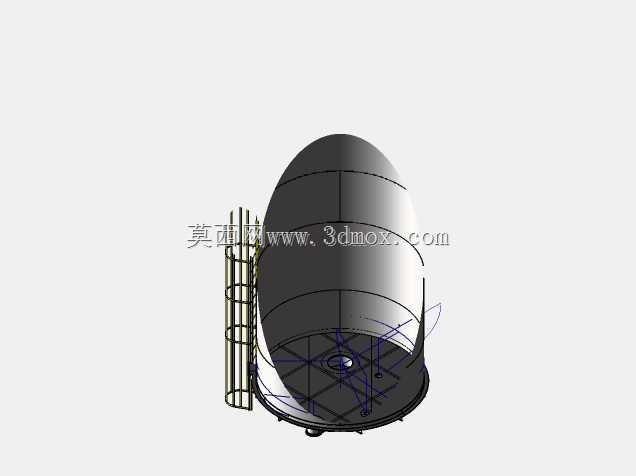

　　在炼油厂及配套公用事业系统的工艺布局中，这类立式洗涤水箱多布置在装置区边缘的辅助处理单元，主要承担工艺介质洗涤环节的液相缓存、杂质沉降分离以及洗涤水循环暂存的功能，区别于普通常压储水罐，其结构设计需要匹配工艺管线的接入走向、操作维护的可达性要求，同时兼顾现场安装的占地边界约束。从结构形态来看，罐体采用椭圆封头搭配立式直筒段的构型，底部设置锥形收底结构，便于沉积的杂质定期通过底阀排出，避免罐内淤堵影响洗涤水循环效率；罐体侧面外置直爬梯，爬梯与罐壁通过固定抱箍连接，踏步间距符合工业操作平台的通行规范，可直达罐顶的操作区域，满足日常巡检、罐顶附件维护的通行需求。设计阶段首先需要结合处理水量确定直筒段的有效容积，

　　预留足够的气相缓冲空间避免带液，椭圆封头的曲率半径按照承压能力匹配常压操作的刚度要求，无需额外加厚板材即可满足满水工况的结构强度，减少不必要的材料成本。底部的支撑结构采用辐射状加强筋搭配裙座式底座，安装时需要匹配现场预埋的地脚螺栓点位，底座预留的排污口、循环水口的方位需要提前和工艺管线走向对齐，避免安装阶段出现管线错位的问题。罐壁的接口分布遵循操作侧与管线侧分离的原则，爬梯所在的操作侧不布置大口径工艺管线，避免巡检通行受阻，进出水口、溢流口、液位计接口按照操作高度分层布置，液位计接口的上下间距覆盖有效液位区间，可准确反馈罐内水位变化，配合联锁装置实现自动补水。这类罐体的三维建模过程中，需要重点关注爬梯与罐壁的连接间隙、

　　底部加强筋的排布角度，以及各个管口的方位角偏差，避免后期出工程图时出现干涉问题；椭圆封头与直筒段的连接焊缝处做圆弧过渡处理，减少应力集中，适配现场焊接施工的工艺要求。安装边界方面，罐体的占地尺寸需要结合爬梯外伸宽度预留操作空间，周边至少留出单人通行的巡检通道，罐顶操作区域的护栏高度符合安全规范，避免高处作业风险。实际运行过程中，罐内的洗涤水通过循环泵接入前端洗涤工艺单元，携带杂质的回水回到罐内后，在锥形底部完成沉降，上清液通过上部出水口循环使用，定期从底部排污口排出沉积的油泥、固体杂质，维持洗涤水的洁净度，保障前端工艺洗涤环节的处理效果。建模时对罐体壁厚做了等比例还原，爬梯的圆管规格、踏步的防滑结构都按照工业常用标准选型，可直接用于装置布局的碰撞检查、预制件的工程量统计，也可作为同类水处理罐体设计的参考构型，调整容积参数、管口方位后即可适配不同处理规模的公用事业系统需求。
