直径1.8米交通桥圆形桥墩浇筑钢模板

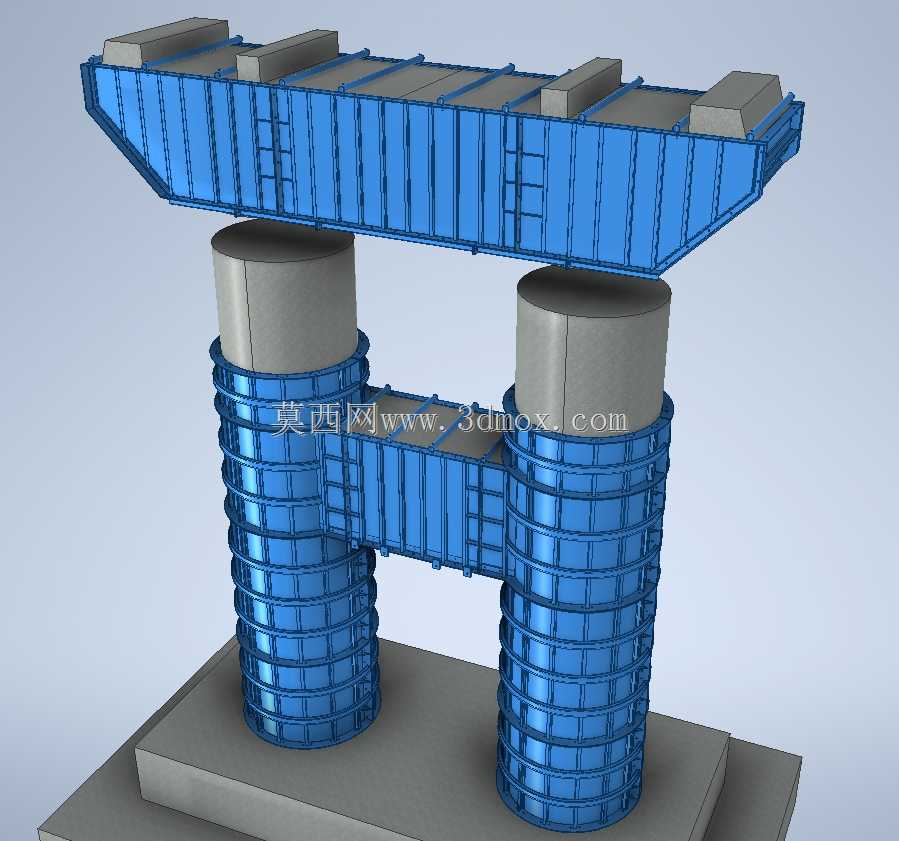

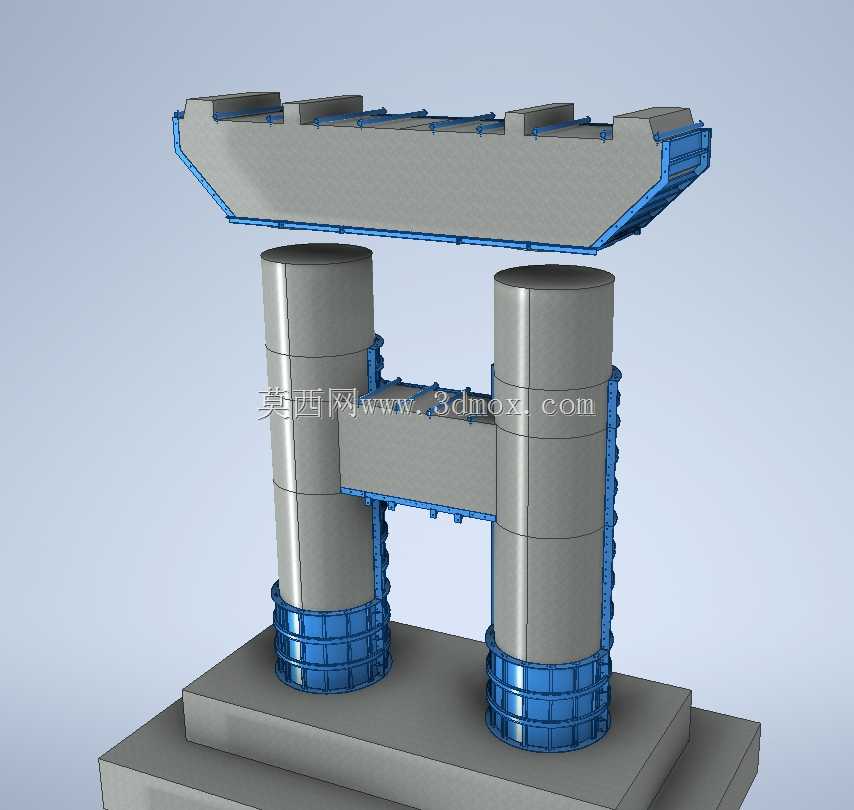

　　这套模板结构针对交通桥梁工程中直径1.8米的圆形墩柱施工设计，核心作用是为现浇混凝土提供成型约束，保障墩柱及顶部盖梁的外形尺寸精度与表面成型质量，适配常规跨径交通桥的下部结构施工场景。从结构拆分来看，整套模板分为墩柱抱模段与顶部盖梁模板段两部分，墩柱段采用分块弧形板拼接设计，每块弧板的曲率严格匹配1.8米墩柱的外轮廓，板侧设置的加劲肋沿环向与纵向双向排布，可有效抵消混凝土浇筑时产生的侧向胀模力，避免墩柱出现鼓肚、错台等成型缺陷。相邻弧板之间通过法兰边配合螺栓锁紧，拼缝处预留密封胶条嵌装槽，能有效降低浇筑过程中的漏浆风险，保障混凝土表面的平整度。两个墩柱之间设置的横向连接系模板，对应墩柱间的系梁结构，可与两侧墩柱模板精准对位拼接，

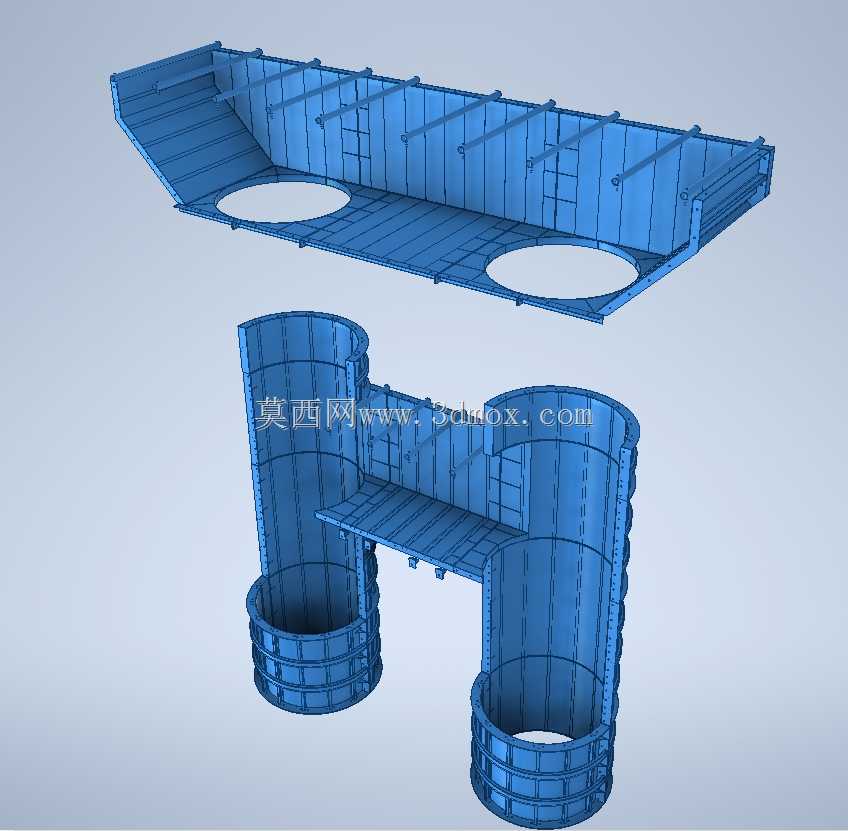

　　无需额外搭设独立支撑框架，减少现场安装的对位调整工作量。顶部盖梁模板采用底模加侧模的组合结构，底模通过抱箍结构固定在墩柱模板上部，无需从地面搭设满堂支架，可适应不同墩高的施工需求，侧模的外伸段完全匹配盖梁的设计外轮廓，顶部设置的横向压梁可锁紧两侧侧模，抵消混凝土浇筑时的侧压力与上浮力。设计过程中充分考虑了现场施工的安装便捷性，所有分块模板的单块重量控制在现场常规起重设备的吊装范围内，拼接点位设置了定位销孔，现场安装时可先通过定位销完成初定位，再锁紧连接螺栓，大幅提升安装效率。模板的安装边界需匹配墩柱的设计中心距，安装前需确认底部承台的预埋定位筋位置，保障模板安装后的垂直度偏差控制在规范允许范围内，模板内侧需均匀涂刷脱模剂，避免拆模时粘连混凝土表面，影响墩柱外观质量。这套模板可重复周转使用，适配同规格墩柱的批量施工场景，能有效降低施工中的模板耗材成本，同时标准化的分块设计也便于运输与现场存放，减少模板堆放的场地占用。
