反井施工用天井钻机整机结构设计

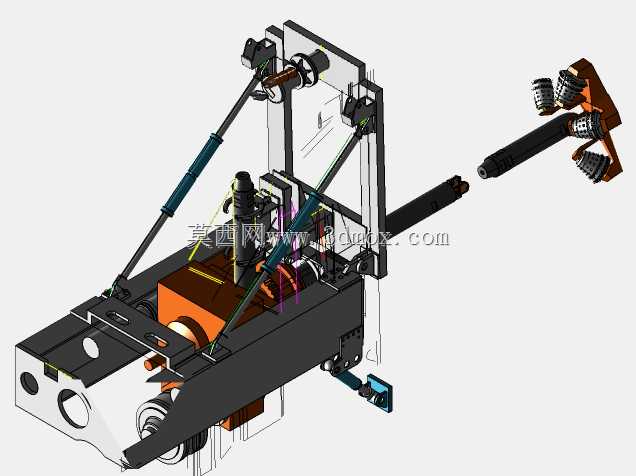

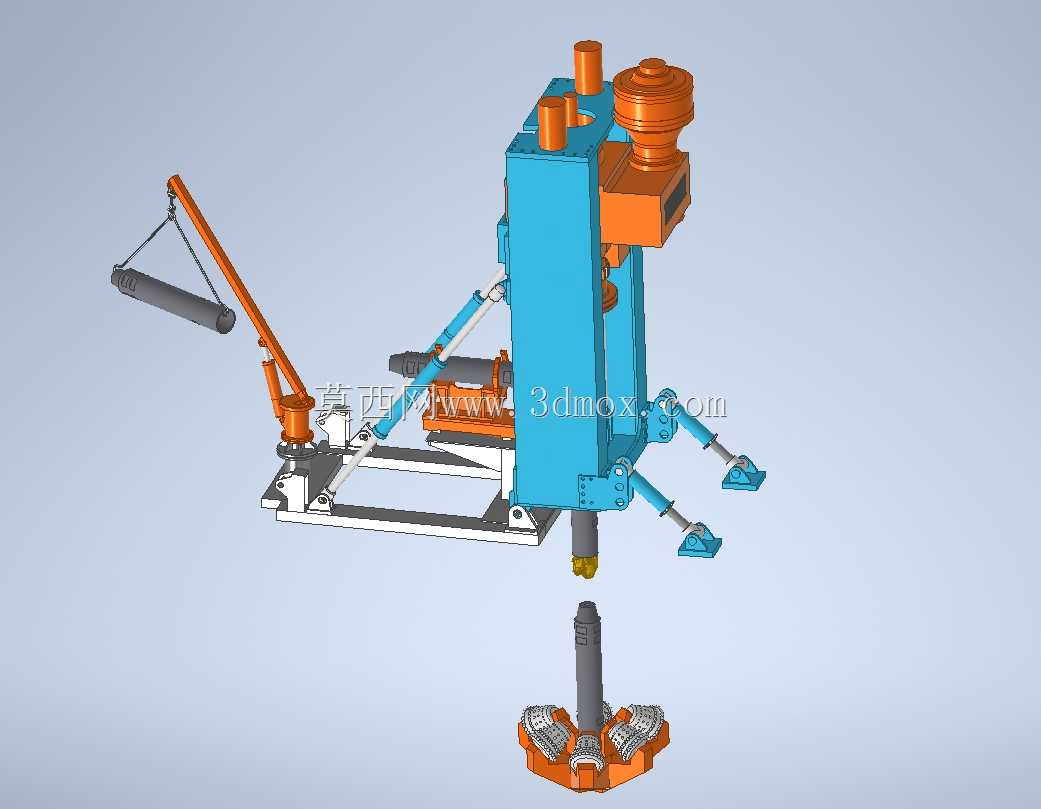

　　这款天井钻机主要面向地下矿山、水利水电隧洞、地下储库等工程的竖井、斜井反井施工作业场景，区别于传统正井法自上而下的开挖逻辑，该设备采用先钻导向孔、再自下而上扩孔成井的作业逻辑，能够大幅减少井下出渣工作量，降低高风险井筒作业的人员投入占比，尤其适配硬岩地层的大深度井筒施工需求。从整机结构布局来看，设备采用分体式框架承载底座，底座上预留多组可调式支腿安装位，支腿可根据巷道底板的平整度进行长度与角度调整，单支腿最大支撑行程覆盖常规巷道的底板起伏差，安装时无需额外浇筑复杂的设备基础，仅需通过锚杆将支腿底端与巷道底板锚固即可完成整机固定，适配井下狭窄巷道的快速转场与安装需求。主机的进给与回转机构集成在立式导向滑架上，滑架采用箱型焊接结构，

　　内部布置有对称式导轨副，能够承受扩孔作业时产生的大扭矩与轴向反力，避免钻进过程中出现滑架变形、偏摆等问题。回转动力头采用低速大扭矩液压驱动方案，输出转速与扭矩可根据不同地层的岩石硬度进行无级调节，搭配的三牙轮扩孔钻头采用合金齿镶装结构，齿部排布针对硬岩破碎做了优化，能够在f8-f12级的硬岩地层中保持稳定的破岩效率。设备侧部布置的折叠式提升臂主要用于钻杆、钻头的吊装转运作业，臂架采用铰接式结构，非作业状态下可折叠收放至主机侧方，减少整机的横向占用空间，作业时可通过配套的液压油缸调整臂架仰角与伸展长度，覆盖井口周边的钻具堆放区域，无需额外配置辅助吊装设备即可完成钻具的上下对接作业。整机的液压管路、控制线缆均沿结构件表面的走线槽布置，

　　管路接头处预留有足够的拆装余量，方便井下作业时的故障排查与易损件更换。从安装边界来看，设备作业时的最小巷道断面尺寸需满足主机、提升臂完全展开后的空间需求，顶部需预留足够的钻杆接长操作空间，底板的承载能力需匹配设备整机重量与钻进时的最大动载荷，避免作业过程中出现基础沉降导致的钻孔偏斜问题。该结构设计充分考虑了井下作业的空间限制、工况复杂性与维护便捷性，各部件的连接方式均采用井下常用的标准紧固件，减少特殊工具的配置需求，能够帮助现场施工人员快速掌握设备的操作与维护要点，适配不同规模的反井施工项目需求。
