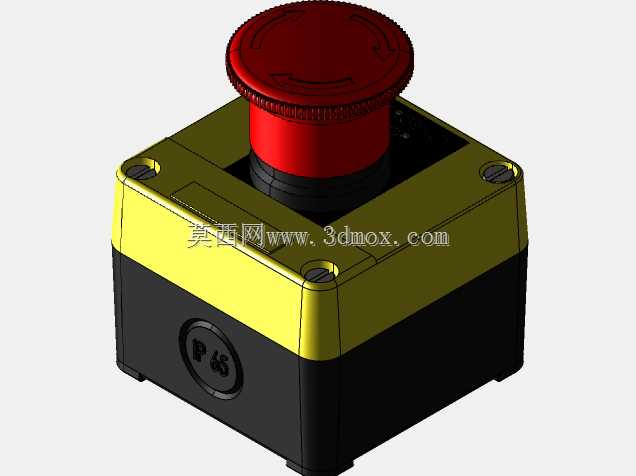

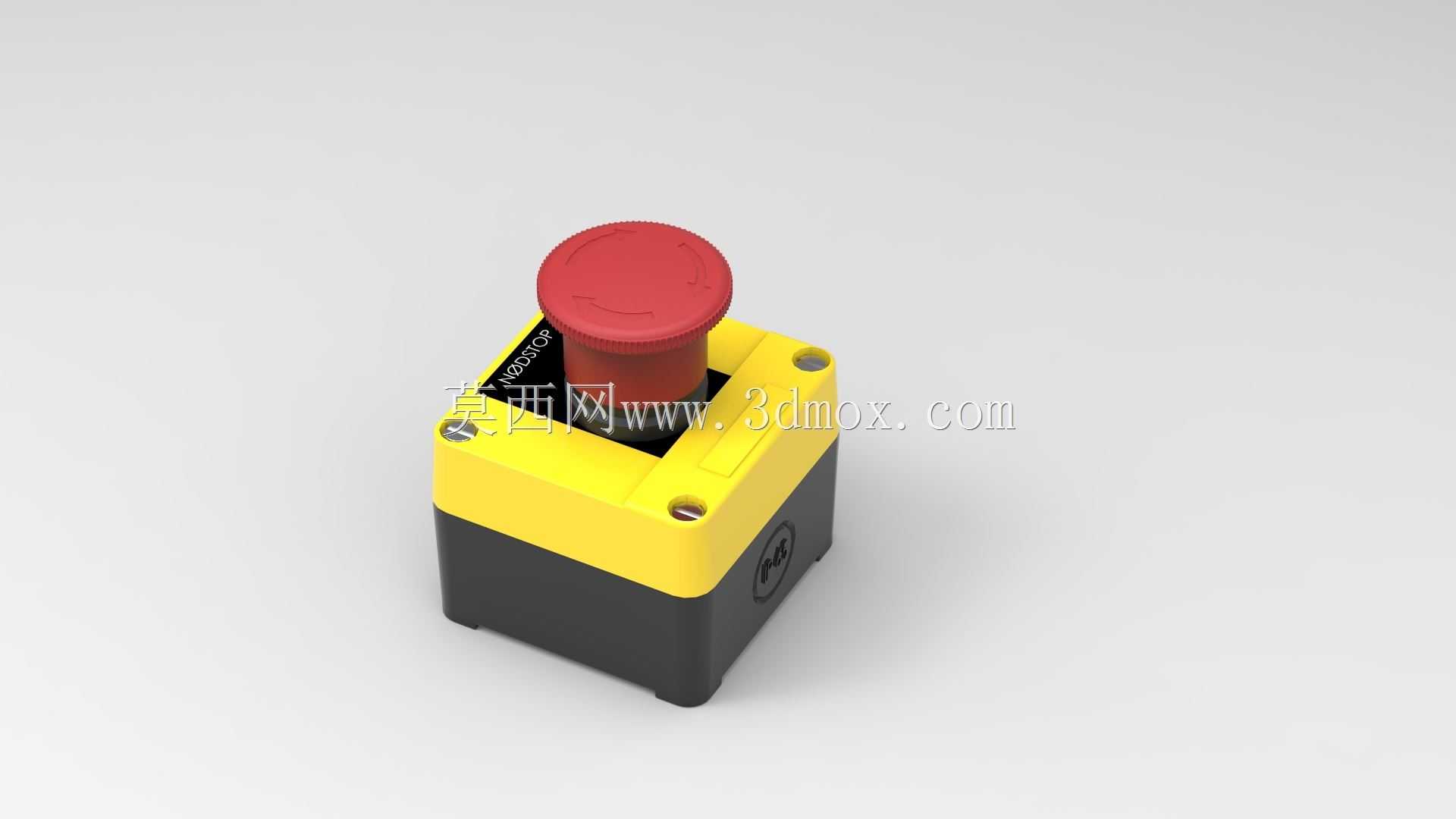

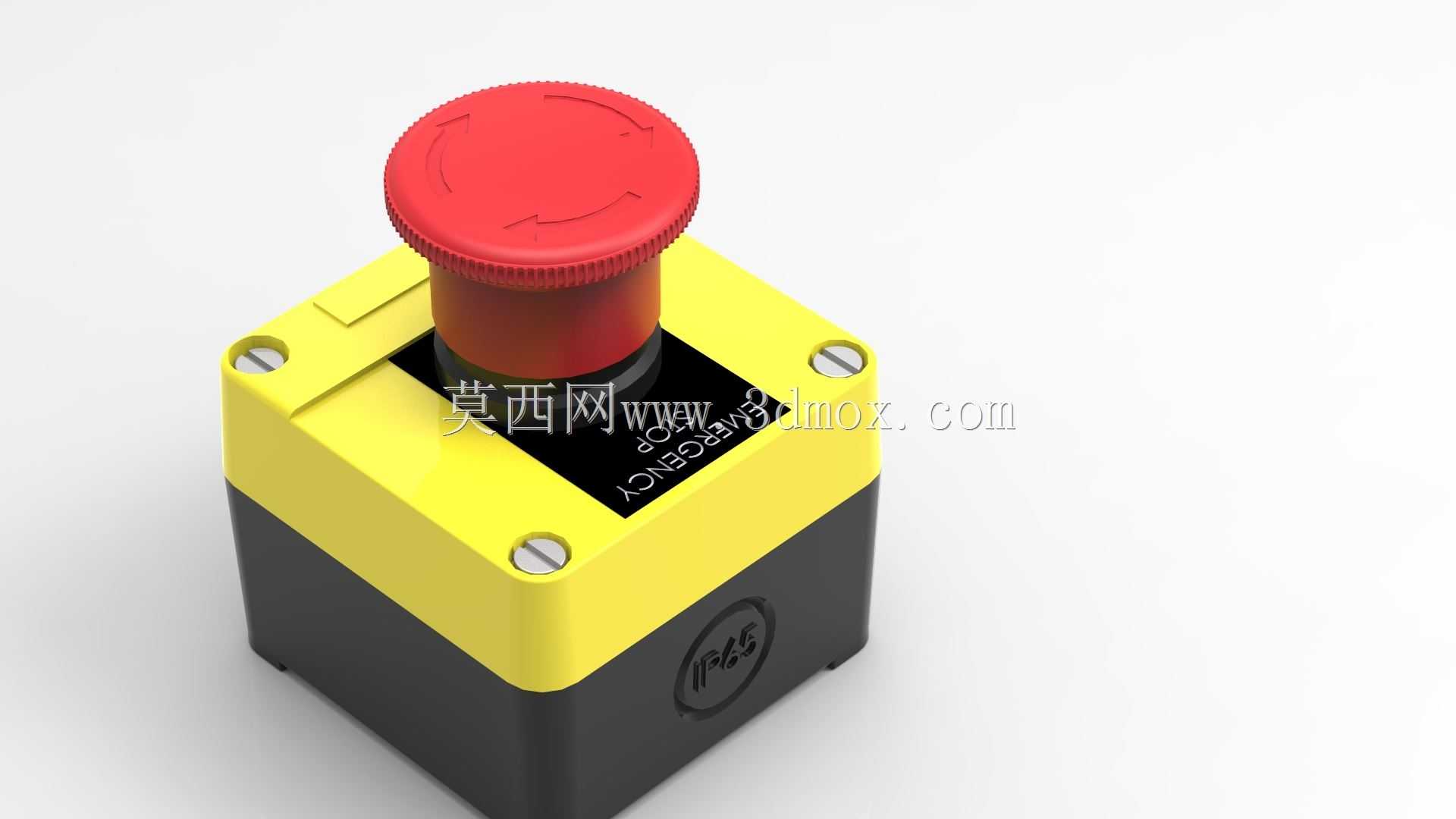

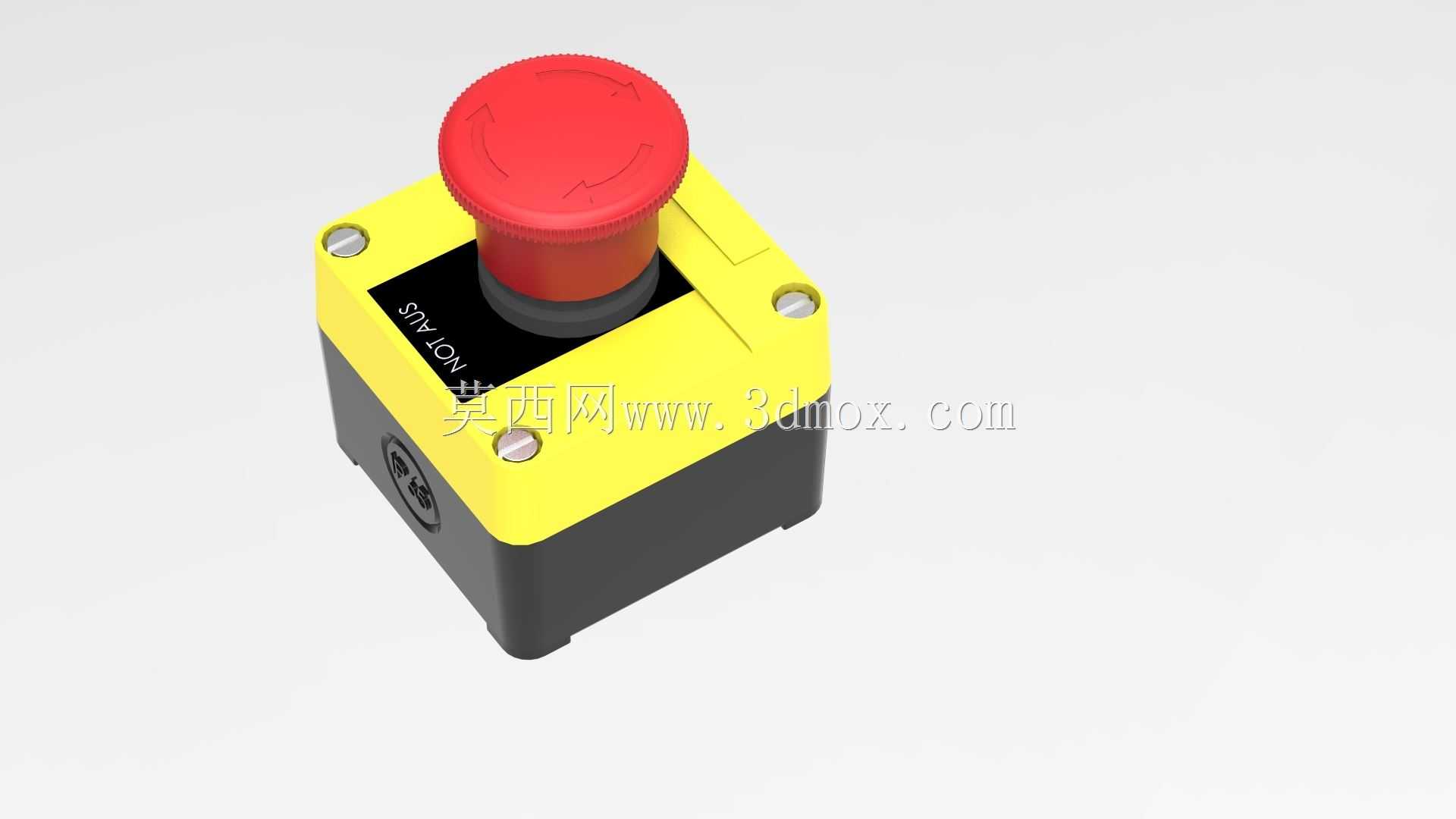

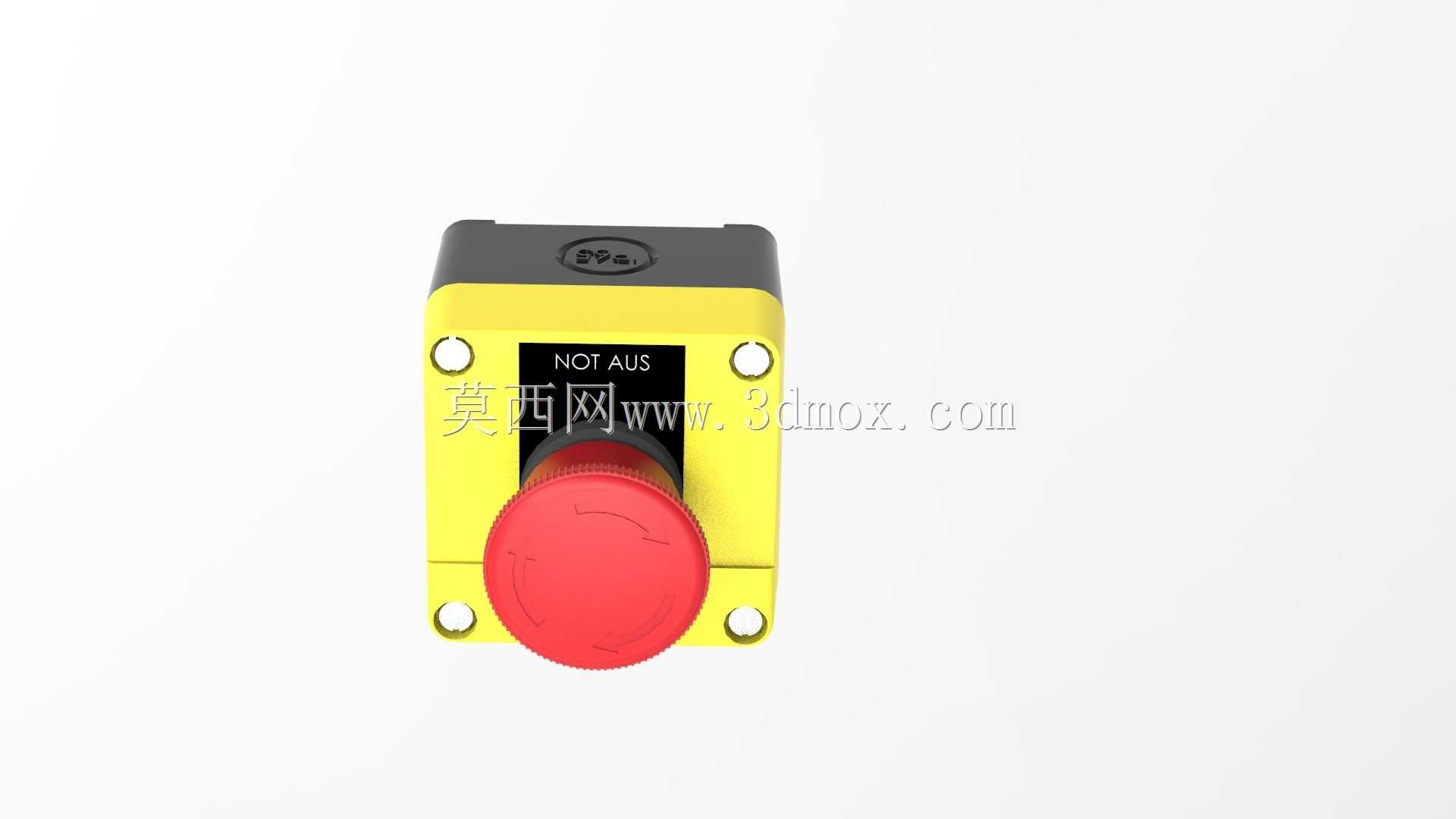

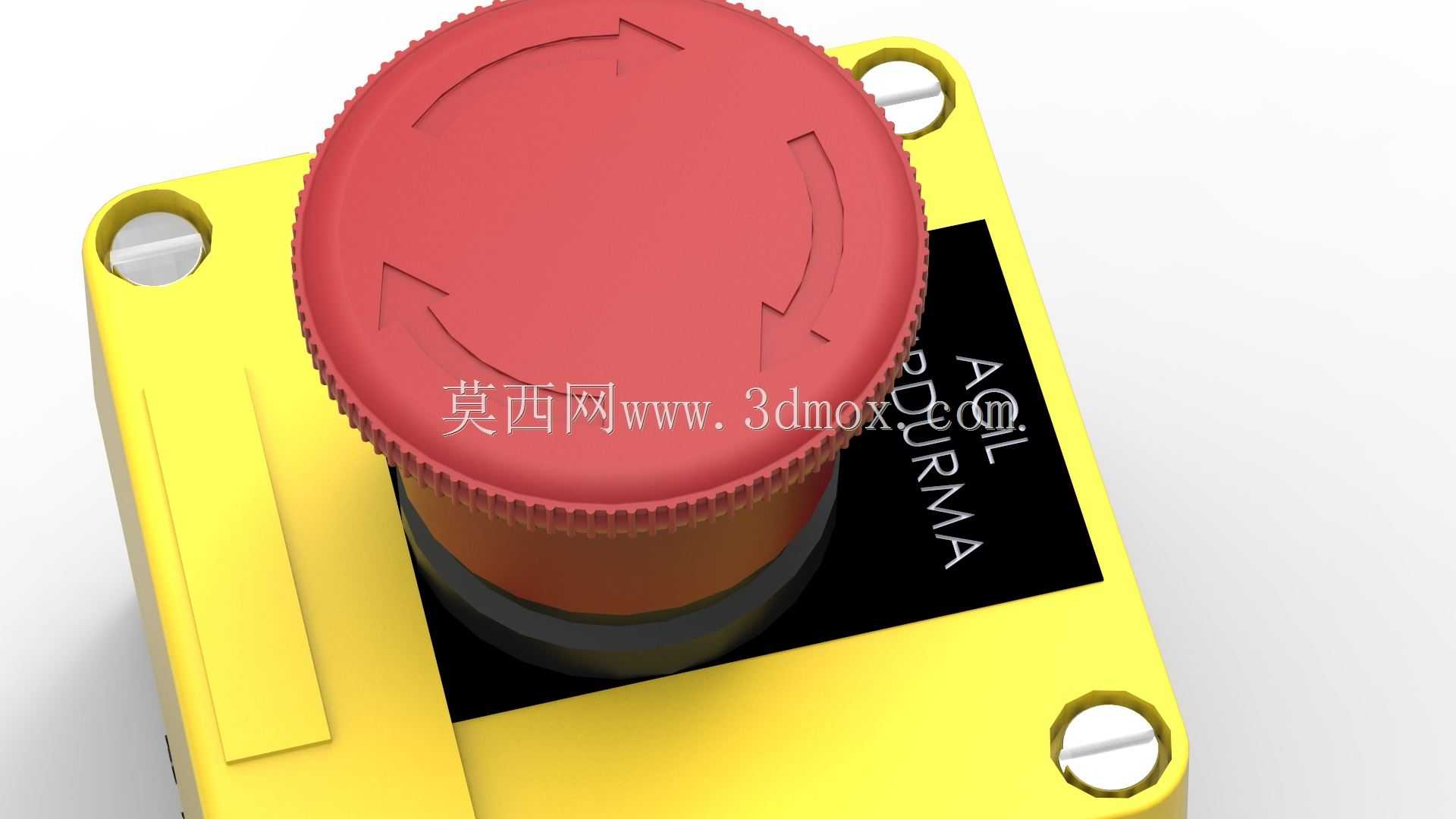

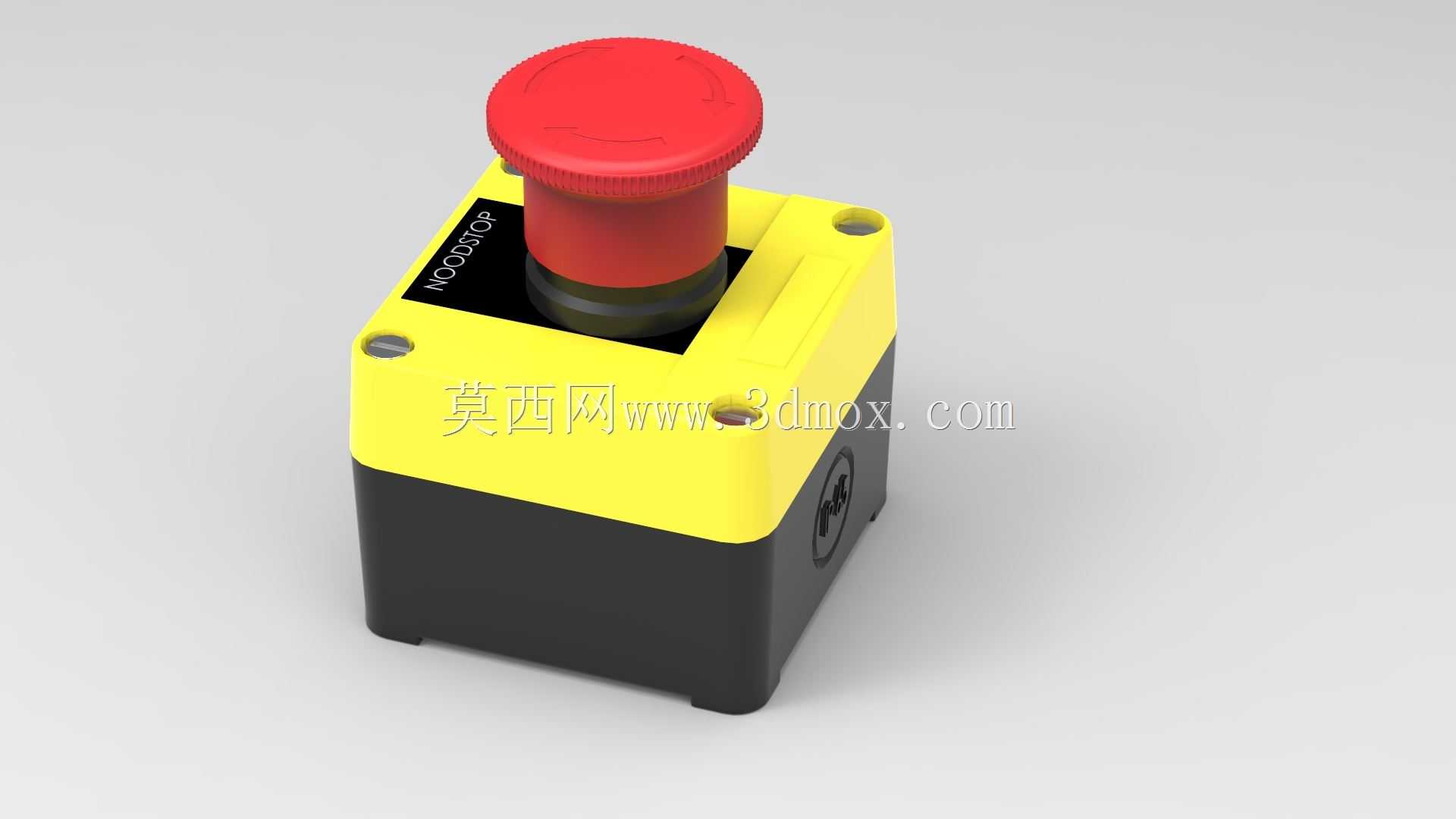

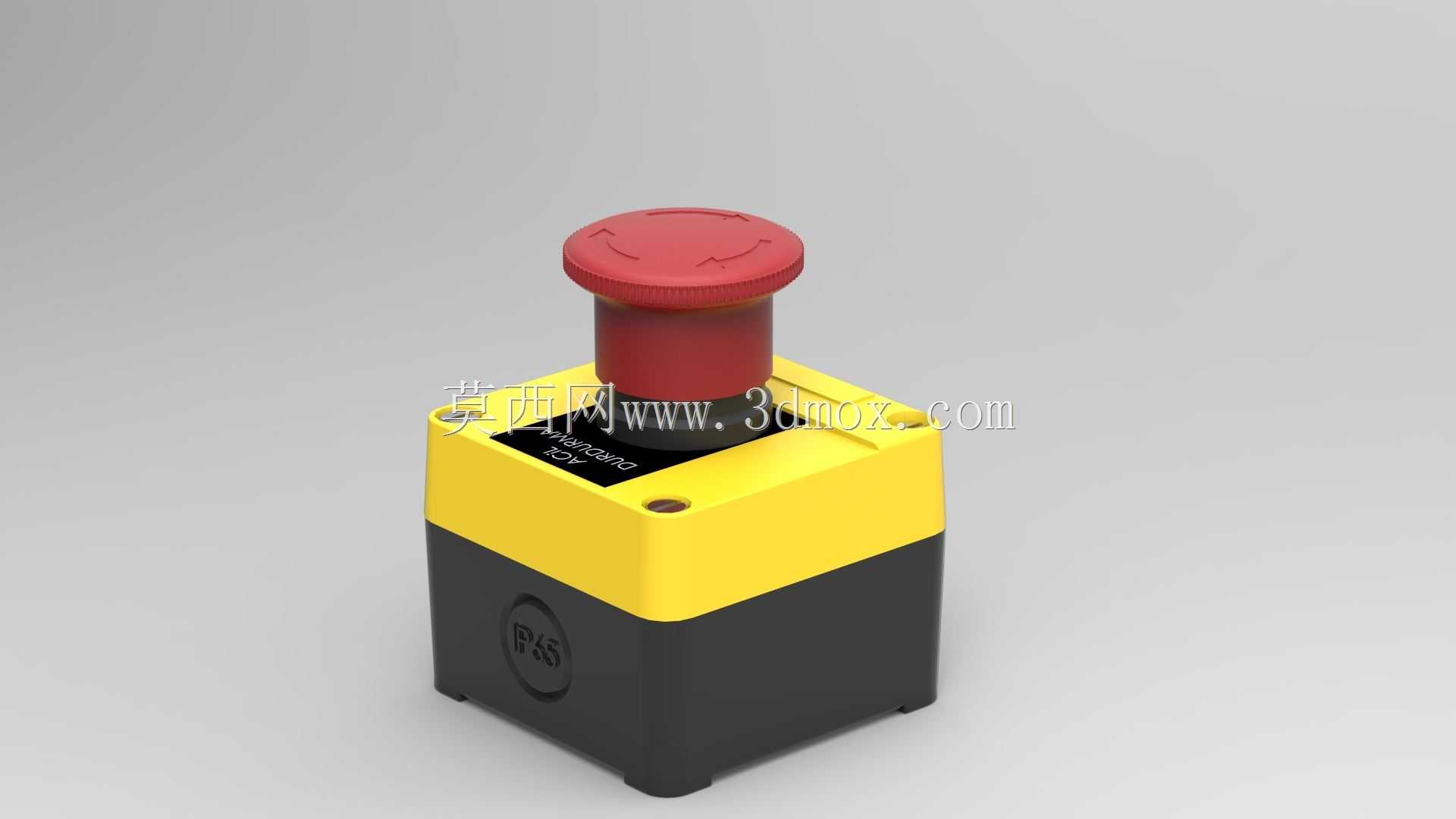

工业设备用防护式蘑菇头急停按钮组件

　　这款急停按钮组件是工业设备安全控制回路里的核心操作元件，在各类生产加工设备、自动化产线、物流输送装备、起重作业设备上都有广泛部署，是设备安全防护体系里不可缺失的手动触发部件。从实际使用场景来看，这类按钮通常安装在设备操作面板的易触及位置、产线沿线的应急操作点位、大型设备的多侧操作端，确保现场作业人员在遇到设备异常、人员误闯入、加工故障等突发状况时，能够第一时间拍压触发，快速切断设备的动力控制回路，让运行中的设备立刻进入停止状态，避免安全事故扩大。

　　从功能特性上看，这款按钮采用大直径蘑菇头操作端，表面做了防滑纹理处理，拍压时不需要精准对准，即使操作人员戴着手套、在慌乱状态下也能顺利触发，触发后按钮会保持自锁锁定状态，必须通过顺时针旋转操作头才能复位，防止误碰导致设备意外重启，完全符合工业安全器件的设计规范。配套的防护式安装底座采用黄黑警示配色，上半部分的亮黄色护圈能够在复杂的车间环境里快速被识别，同时可以避免日常作业中杂物磕碰、误触按钮，下半部分的黑色基座采用高强度工程塑料材质，具备不错的抗冲击、耐油污性能，适配车间多粉尘、少量切削液飞溅的使用环境。

　　设计过程中，首先考虑的是操作的可达性与识别性，因此将操作头的高度设置为高出安装面足够的距离，护圈的高度略低于操作头的触发面，既不会阻碍正常的拍压操作，又能阻挡侧面的意外碰撞。安装边界上，底座采用方形嵌入式安装结构，四个角预留了标准的螺丝安装孔位，适配常规的电气箱安装开孔尺寸，内部预留了足够的接线空间，能够兼容常用的接线端子规格，布线时可以从基座底部的预留穿线孔引入控制线，安装固定后整体密封性满足常规工业场景的防护要求。结构建模时，对按钮的内部自锁结构、复位弹簧行程、操作头的旋转复位轨迹都做了完整的还原，每个装配部件的配合公差都按照工业电气元件的常规设计标准设置，既保证装配时的干涉检查能够顺利通过，也能直观呈现按钮的触发动作逻辑，方便设计人员在做设备整体布局时，准确预留安装空间、排布操作面板的元件位置，也能为电气设计人员选型时提供直观的结构参考。
