家用真空式排水管道疏通柱塞设计

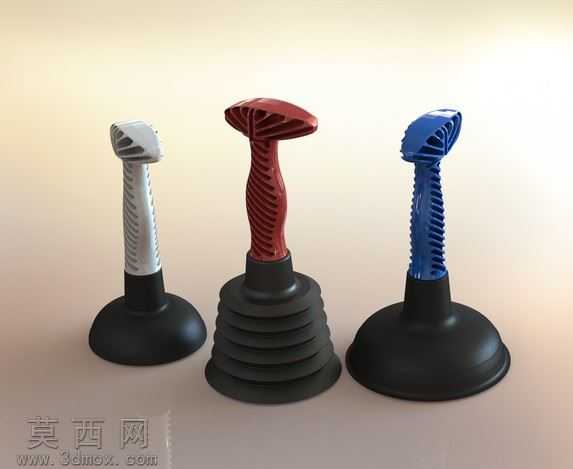

本作品为家用卫浴清洁场景设计的真空式排水管道疏通柱塞，整体采用三维参数化建模完成，建模阶段优先还原产品的人机交互逻辑与功能结构，将整体拆分为握持手柄、连接颈、真空吸盘基座三个独立建模模块，分别完成曲面构建后再进行整体装配校验。手柄部分采用符合人体工学的流线型曲面设计，建模时通过多组引导线放样生成带螺旋防滑纹理的柱体结构，顶部做加宽椭圆弧面处理，适配掌心按压施力的接触形态，表面的内凹螺旋纹理既可以提升握持时的摩擦力，避免施力过程中打滑，也通过曲面的凹凸变化优化了视觉层次感。连接颈部分做渐变收窄的过渡结构，衔接手柄与底部吸盘，建模时采用圆角过渡处理消除结构硬边，避免应力集中的同时也让整体线条更流畅自然。底部吸盘为核心功能结构，采用宽边锥形橡胶吸盘造型，建模时精准控制吸盘边缘的厚度渐变，从中心到边缘逐步做薄处理，保证按压时吸盘可以充分贴合排水口表面，形成密闭的真空腔室，通过负压吸力完成管道堵塞物的疏通。材质渲染阶段，手柄部分采用高光泽蓝色硬质工程塑料材质，调整反射参数模拟ABS塑料的细腻高光质感，螺旋纹理处添加细微的凹凸贴图增强真实触感；底部吸盘采用哑光黑色橡胶材质，调整粗糙度参数还原橡胶材质的漫反射特性，边缘处添加轻微的磨损质感模拟橡胶制品的使用状态。场景渲染采用柔和的影棚布光，主光源从侧上方打亮产品主体，辅助光源补全暗部细节，添加柔和的地面投影突出产品的立体形态，背景采用浅米色渐变突出产品本身的色彩与结构。设计过程中充分考量家用场景的使用需求，整体结构无尖锐棱角，握持施力的角度经过反复调整，保证用户站立操作时可以自然发力，吸盘尺寸适配家庭常见的洗手池、地漏、马桶等排水口规格，兼顾实用性与外观的美观度，建模完成后经过多次干涉检查，确保各部件衔接处无错位，结构比例符合实际生产的工艺要求。
