自锁式聚酰胺电缆扎带结构设计

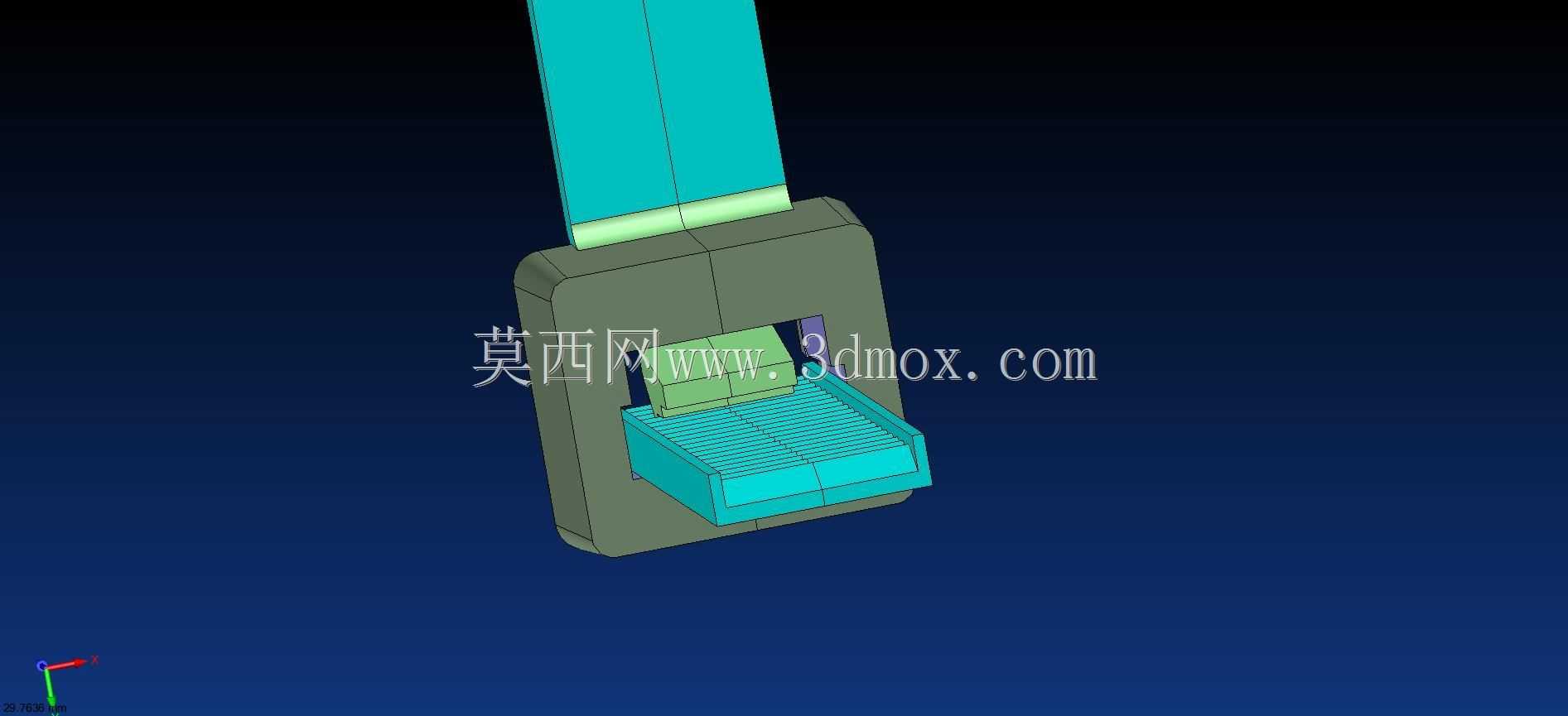

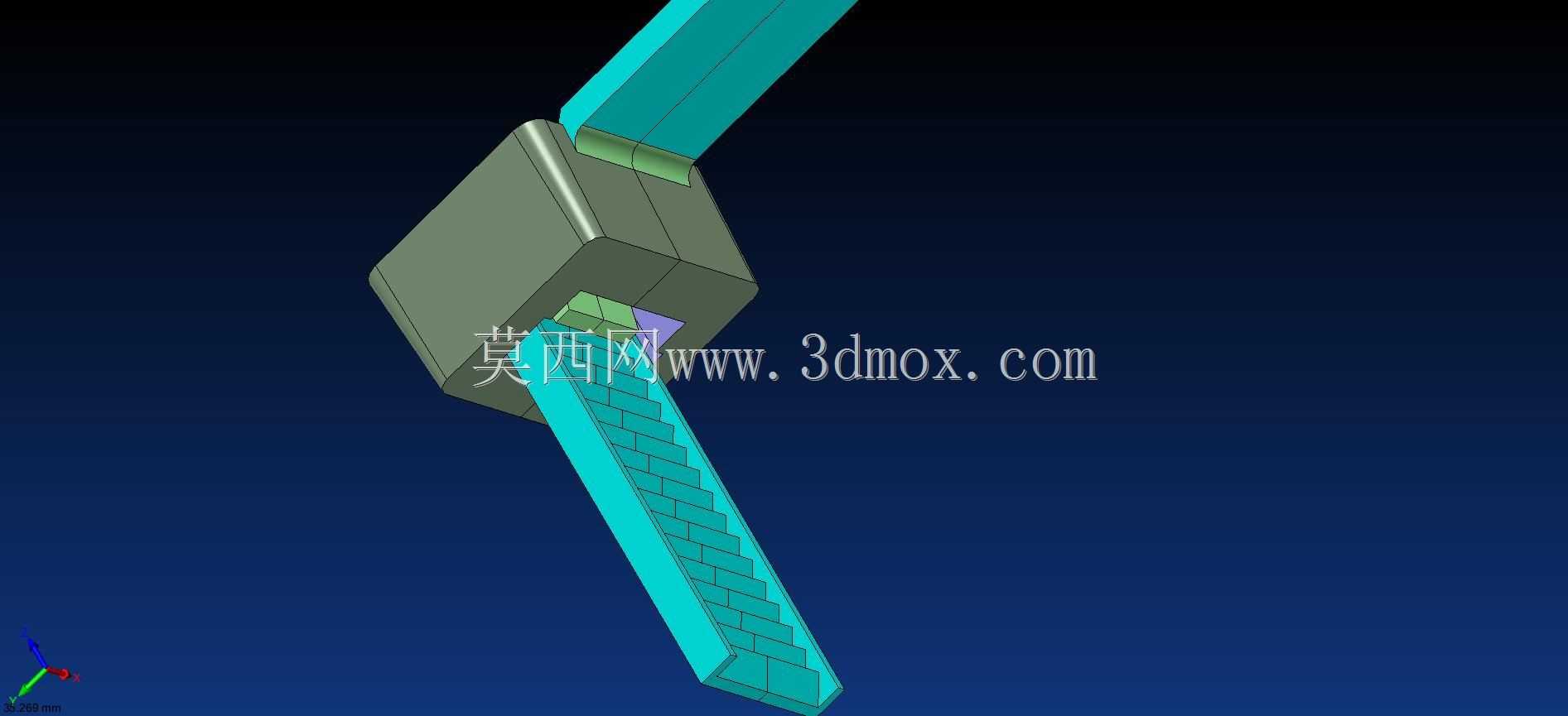

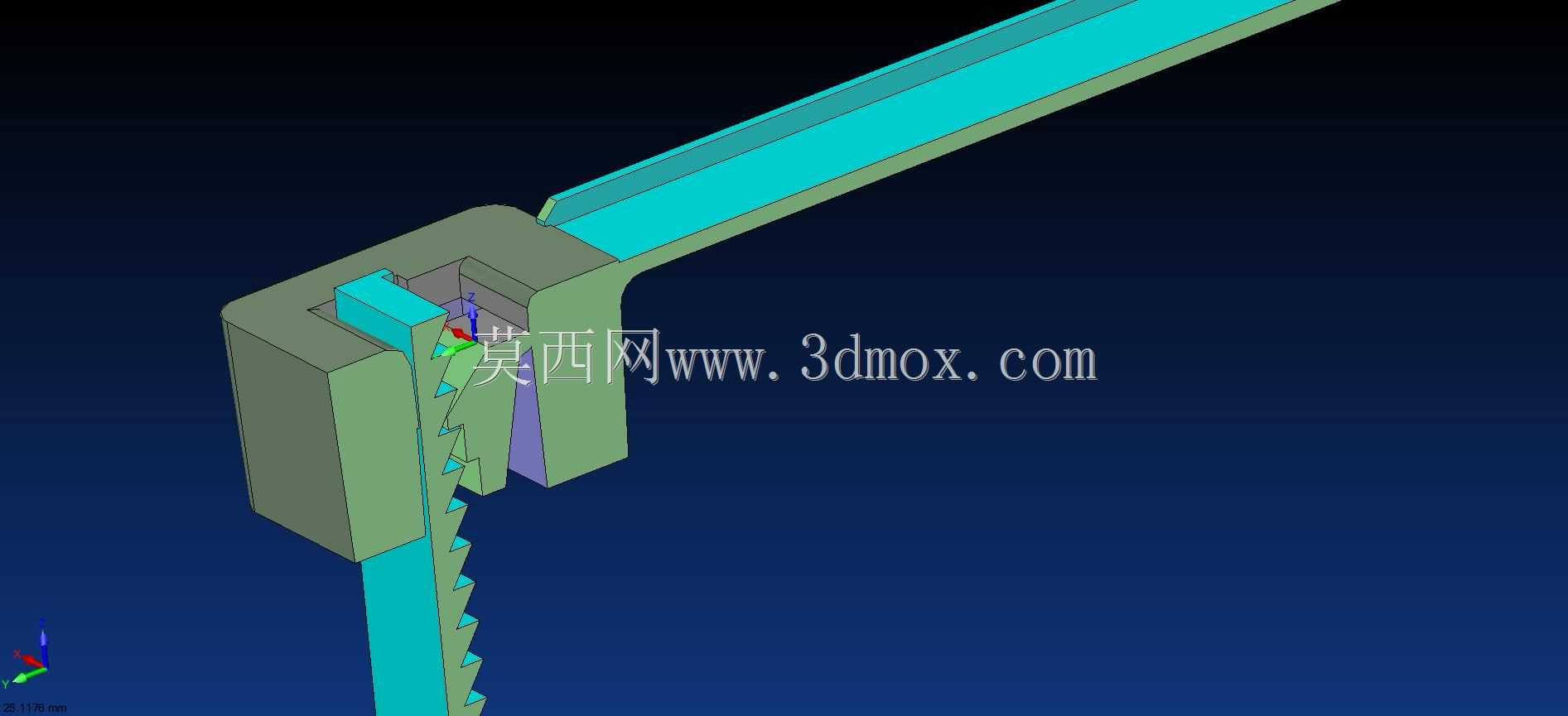

　　在电气柜布线、整车线束排布、通信机房理线、自动化设备走线等场景中，线束的规整固定直接影响线路运维效率与运行安全，聚酰胺材质的自锁式扎带是这类场景中应用最广泛的捆扎固定件。这款扎带的设计围绕实际布线中的核心痛点展开，首先是锁止结构的可靠性，头部采用一体式注塑成型的棘齿锁腔，带身单侧排布连续的止退棘齿，穿入锁腔后棘齿与锁舌形成单向卡合，即便承受线束的长期张力、设备运行带来的持续振动，也不会出现松脱滑齿的问题，无需额外的锁止配件，徒手即可完成捆扎操作。材质选用聚酰胺也就是常说的尼龙，本身具备优异的韧性与抗疲劳性，在-20℃到80℃的常规工作环境下，不会因为低温脆断，也不会因为高温出现蠕变松弛，同时具备一定的耐油、耐弱腐蚀性能，

　　适配工业现场的复杂工况。设计过程中优先考虑了捆扎的适配性，带身做了等宽薄型处理，既保证了额定拉力下的结构强度，又能在狭小的布线间隙中顺利穿引，锁头部分做了圆角过渡处理，避免尖锐边角划伤线缆绝缘层，同时也能防止安装运维人员被毛刺割伤。从安装边界来看，这款扎带的最小捆扎直径适配单根细信号线的固定，最大捆扎直径可覆盖多根动力电缆的成束捆扎，锁头的外形尺寸控制合理，成束布线后不会因为锁头体积过大造成线束堆叠间隙过大，影响布线槽的空间利用率。不同于金属扎带的导电风险，聚酰胺材质本身具备绝缘性能，在电气柜内使用时不会因为扎带移位造成线路短路风险，同时重量更轻，在航空、车载等对重量敏感的布线场景中也能适配。结构设计上做了脱模斜度的优化，

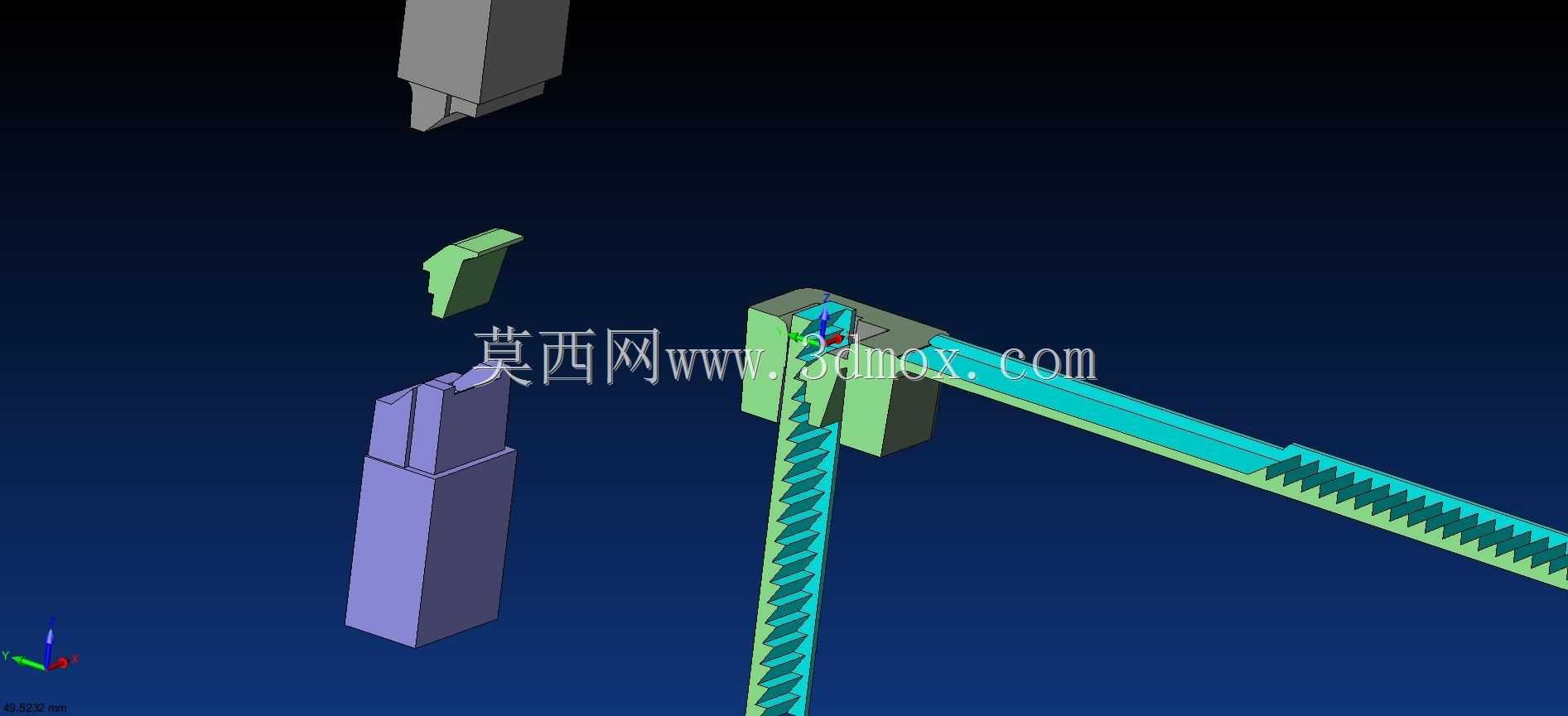

　　适合大批量注塑生产，棘齿的齿形角度经过反复验证，既保证穿入时的顺畅度，不会出现卡滞，又能保证锁止后的咬合力，在达到额定拉力时不会出现跳齿失效。带身的表面做了细微的防滑纹理处理，捆扎时徒手拉扯就能达到合适的张紧度，不需要借助额外工具，能有效提升现场布线的作业效率。针对户外使用场景的需求，材质配方中可添加抗老化组分，提升紫外线耐受能力，延长户外布线场景下的使用寿命，避免长期日晒后出现脆断失效。
