多用途盖锁注塑成型结构三维设计

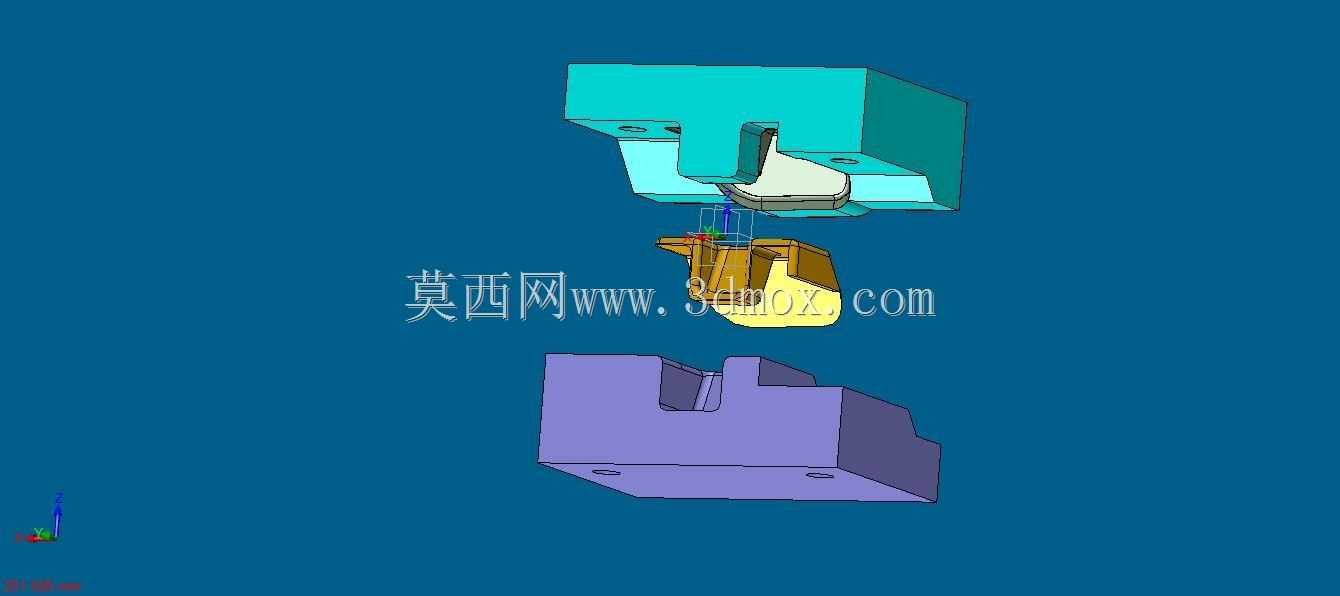

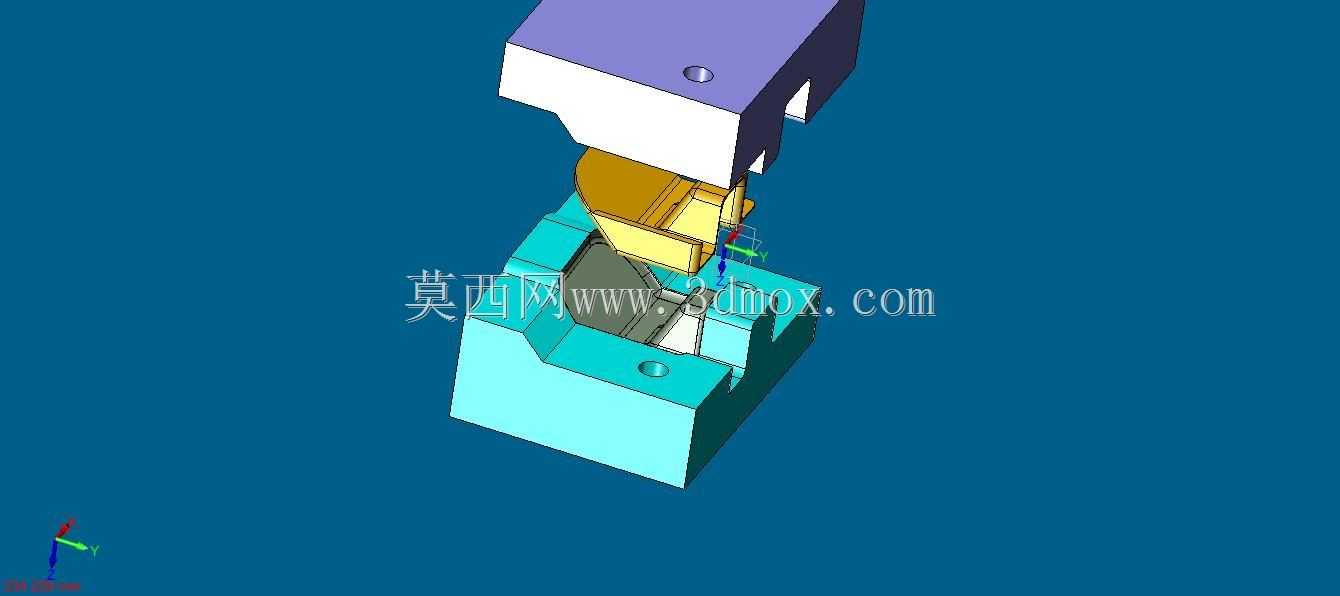

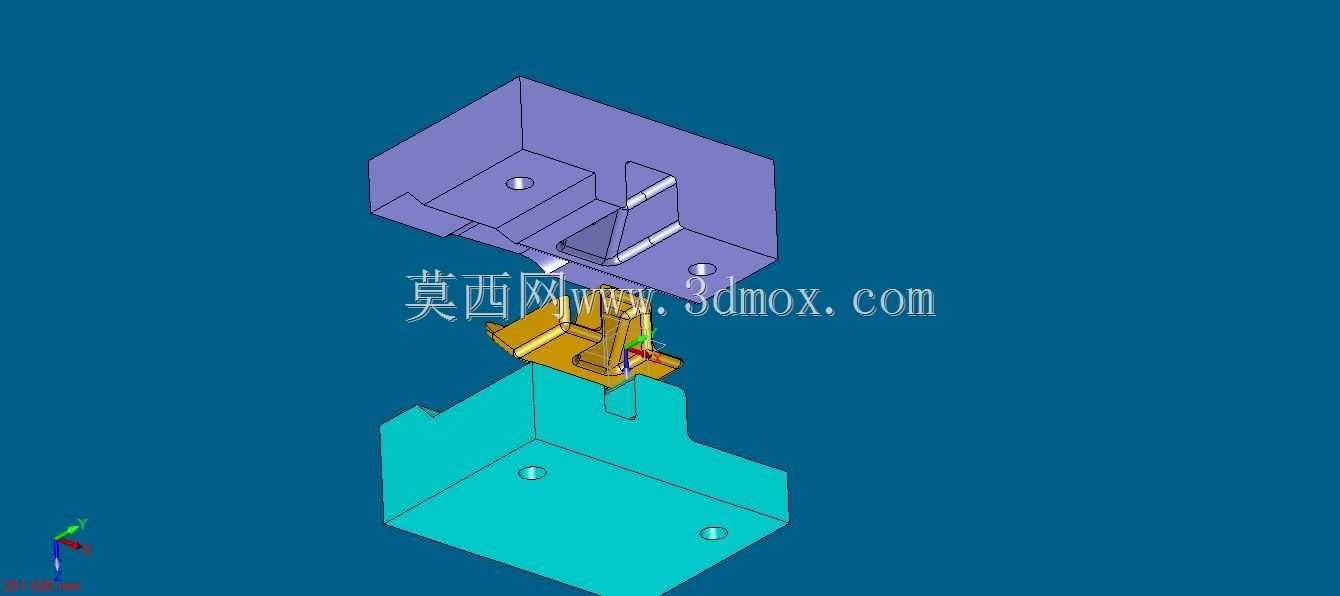

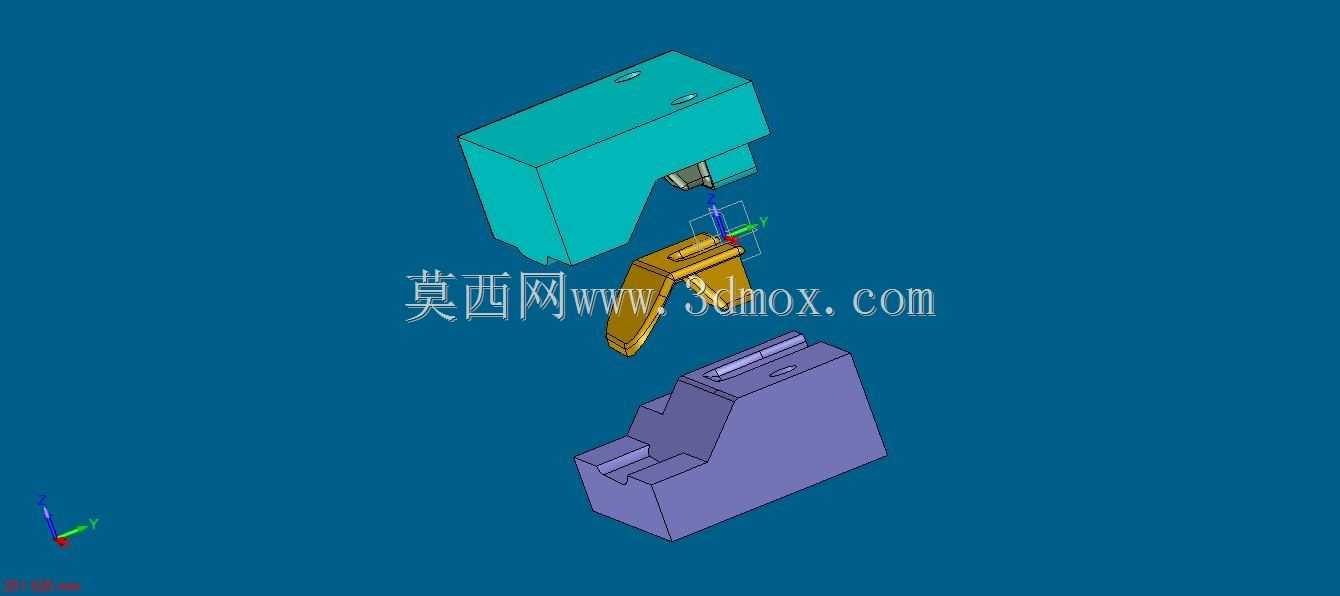

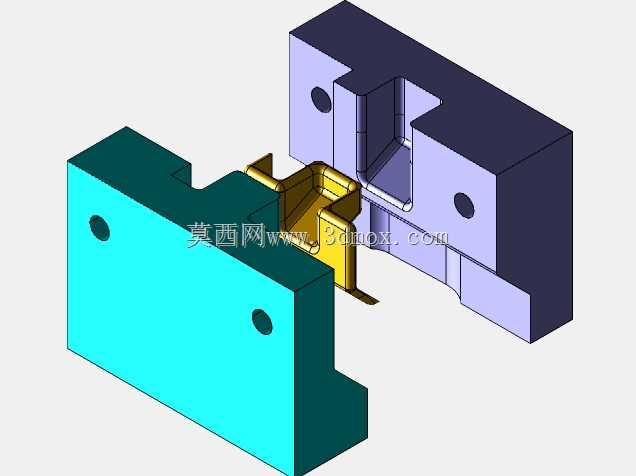

　　这套盖锁结构的三维设计，核心围绕多场景锁合需求展开，在日常工业配套里，这类盖锁常被用在小型设备检修舱盖、储物箱体盖板、工业防护壳罩的锁止工位，承担开合限位、防误触开启、闭合后定位压紧的实际作用，区别于普通外露式锁具，这类内嵌式盖锁闭合后无突出结构，能避免生产过程中剐蹭操作人员、勾挂管线物料的问题，适配有平整外观要求的设备外装场景。从结构拆分来看，整套设计包含上模腔、下模芯、中间锁合构件三个核心部分，锁合动作依靠中间构件的斜向卡位实现，盖板下压时，锁舌沿导向斜面滑入卡槽，到位后自动卡紧，无需额外操作件，开启时仅需从预留的侧边缝隙轻推解锁件即可脱开，操作行程控制在3mm以内，不会出现卡滞、脱锁不到位的问题。

　　设计阶段优先考虑了注塑成型的工艺可行性，所有分型面都选在结构的最大轮廓处，避免出现倒扣粘模的问题，型芯与型腔的配合间隙控制在0.02mm，既保证合模后不会出现飞边溢料，又能避免长期开合模导致的配合面磨损。安装边界上，整套锁具嵌入安装位的深度为12mm，外部安装面的固定孔位采用对称布局，适配1.5-3mm厚度的板材安装，不需要额外做沉台避让，安装时仅需在板材上开出对应轮廓的方孔，从背面用两颗M3螺丝即可完成固定，不需要复杂的定位工装。结构细节上，锁舌的卡位角度做了15度的自锁设计，即便设备运行过程中产生持续振动，也不会出现锁舌自行滑脱的问题，所有棱边都做了R0.5的圆角过渡，一方面避免注塑件应力集中导致的开裂，

　　另一方面也能减少开合过程中配合面的磨损，延长锁具的实际使用寿命。型腔部分的流道设计采用侧浇口进料，浇口位置选在锁具的非外观面，成型后去除浇口不会影响外观面的平整性，冷却水道距离型腔壁的距离统一控制在8mm，保证成型过程中各部位冷却速率一致，避免出现翘曲变形导致的配合精度下降。型芯部分的顶出位置选在锁具的加强筋位置，顶出过程中不会在外观面留下顶针痕迹，同时保证成型后零件能顺利从型芯上脱出，不会出现顶白、顶变形的问题。
