车载直流电动窗驱动电机结构设计

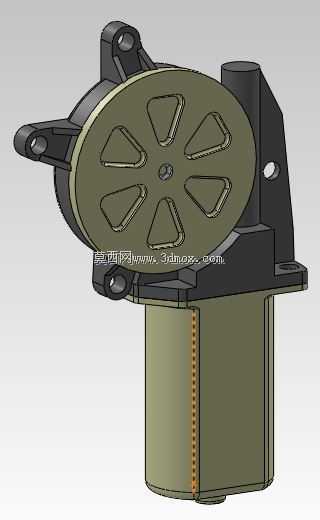

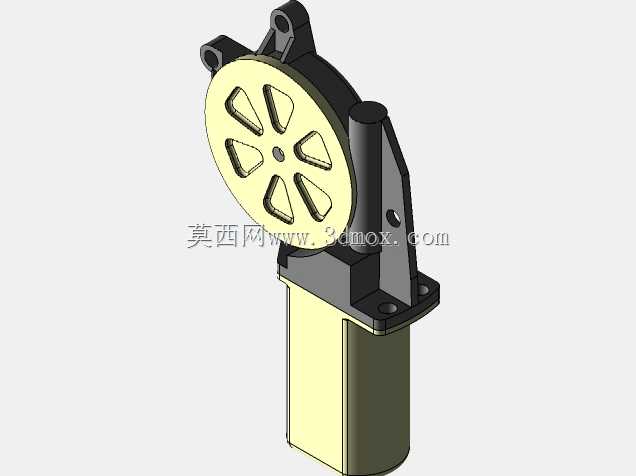

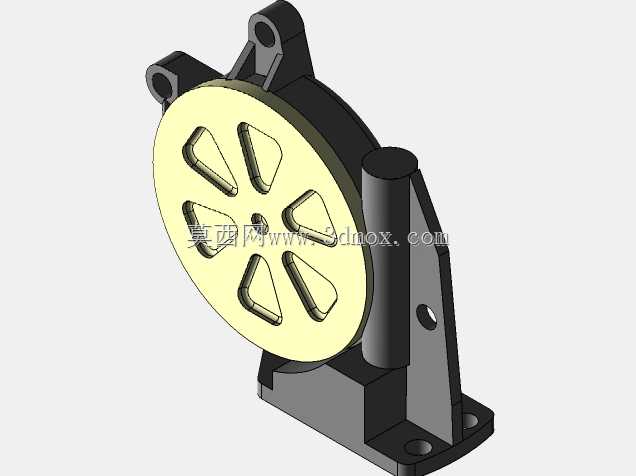

　　这款直流电动窗驱动结构，主要面向乘用车辆侧窗升降的执行端需求，在日常车辆使用场景中，承担着将直流电能转化为机械扭矩，驱动玻璃沿导槽完成升降动作的核心作用，是车身门窗系统里故障率相对较高、对可靠性要求严苛的部件。从结构设计逻辑来看，该结构采用了集成式布局，将直流驱动单元、减速传动壳体、输出连接端整合为一个整体组件，输出端采用带辐条造型的转盘结构，转盘上预留的定位槽可直接与车窗升降的传动臂配合，省去了额外的连接转接件，能有效压缩安装占用的空间，适配车门内部狭窄的布置边界。设计过程中特意将安装支耳分布在壳体的三个不同方位，支耳上的安装孔位做了沉台处理，既可以保证螺栓锁紧后端面不突出干涉周边部件，

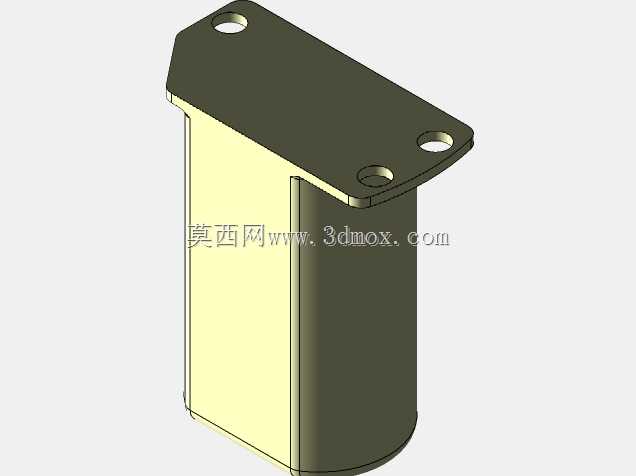

　　也能通过三个点位的固定抵消电机运转时产生的径向振动，避免长期使用后出现固定松动、升降异响的问题。需要注意的是该结构未包含蜗轮部件，在实际选型匹配时，需要结合对应车型的升降传动比需求，配套适配参数的蜗轮组件，才能完成完整的减速传动链搭建。从安装边界来看，电机主体的圆柱段直径控制在适配常规车门内板空腔的尺寸范围内，输出转盘的端面与电机主体轴线保持垂直，安装时无需额外调整角度即可对准传动臂的连接位，能降低整车装配线上的对位难度。在功能特性层面，该结构的壳体采用了加强筋布局，在支耳与主体的连接位置做了圆角过渡强化，能承受玻璃升降过程中遇到卡滞时的瞬时冲击载荷，避免壳体出现开裂失效；输出转盘的辐条式设计并非单纯的造型考量，

　　而是在保证结构强度的前提下，尽可能降低转动部件的惯量，让电机启停时的响应更迅速，同时减少不必要的材料消耗。在实际应用中，这类集成式驱动结构相比分体式的电机加减速箱设计，密封性能更容易保证，能适配车门内部容易进水、积尘的恶劣工作环境，减少水汽灰尘进入传动腔导致的卡滞、锈蚀问题，延长部件的使用寿命。对于结构设计从业者而言，该模型的布局思路可以参考到各类小空间内的旋转驱动集成设计中，尤其是需要兼顾安装固定强度、输出端连接便捷性的场景，其三点位固定、输出端集成连接位的设计方式，能有效平衡结构性能与空间占用的矛盾。
