Dynamixel ax-12伺服电机结构设计

　　做小型机器人关节、教育类自动化实训装置的结构设计时，Dynamixel ax-12这类伺服执行元件的选型与安装适配是绕不开的环节，很多刚接触小型运动控制的工程师容易只看扭矩参数忽略安装边界，最后做出来的关节结构要么干涉要么走线混乱。这款伺服的外形是规整的立方块结构，侧面预留了多组标准安装槽位，不管是用螺丝直连支架，还是配合U型、L型转接件搭建多自由度关节，都能找到对应的固定点位，不需要额外做复杂的转接板加工，能大幅缩短小型原型机的装配周期。

　　从实际应用场景来看，这类小扭矩伺服大多用在桌面级机械臂关节、仿生机器人的肢体动作驱动、教育类竞赛机器人的运动执行端，还有一些小型自动化工位的角度调节机构上，它的输出端是圆形法兰面，自带定位孔位，和摆臂、连杆对接的时候不需要额外做同轴度校准，只要把固定螺丝锁死就能保证传动同轴度，避免因为安装偏心带来的输出轴磨损问题。

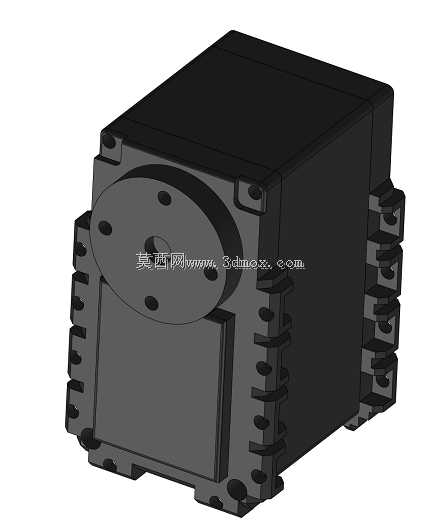

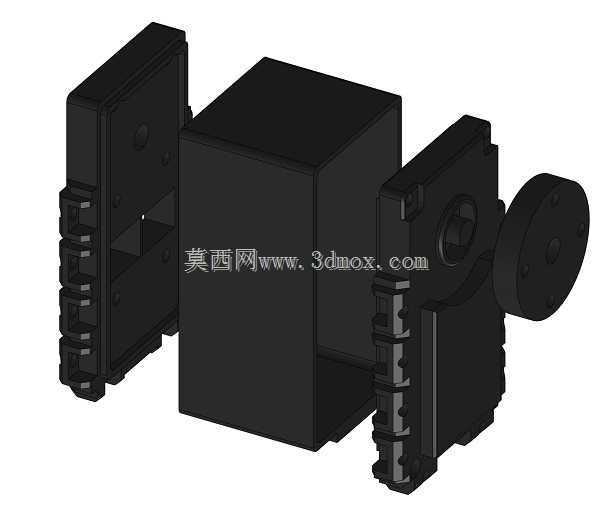

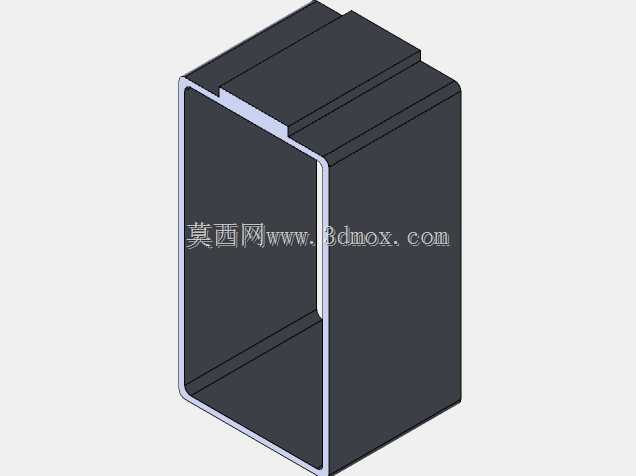

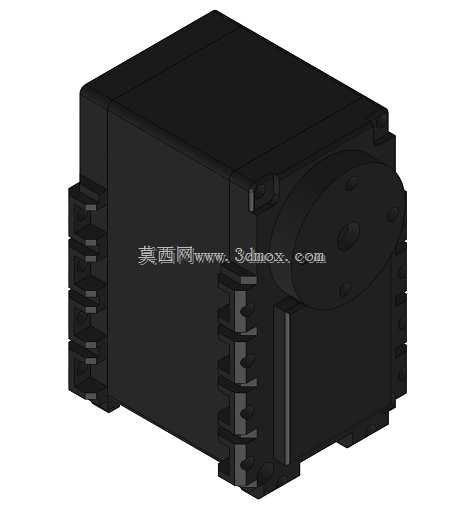

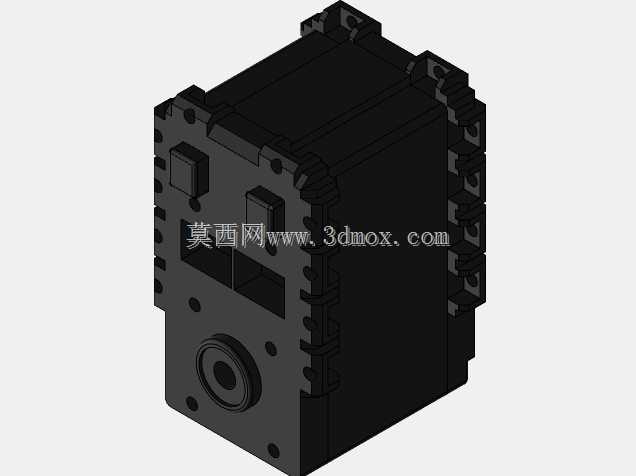

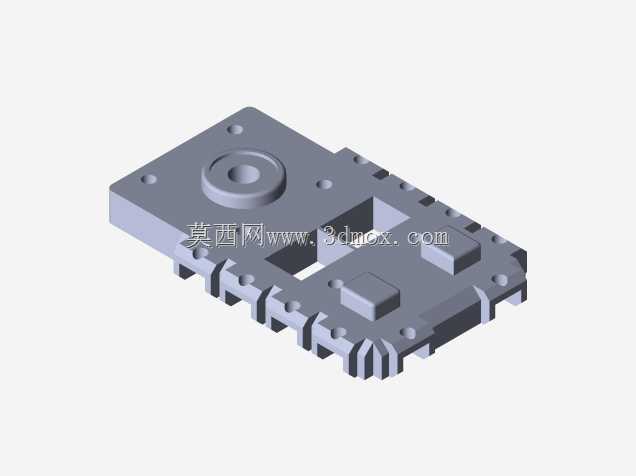

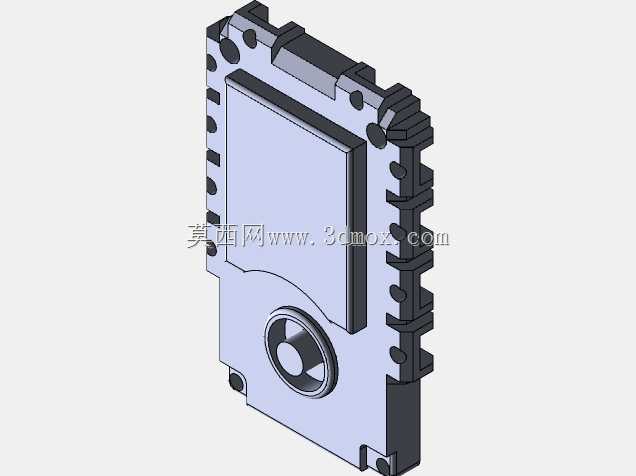

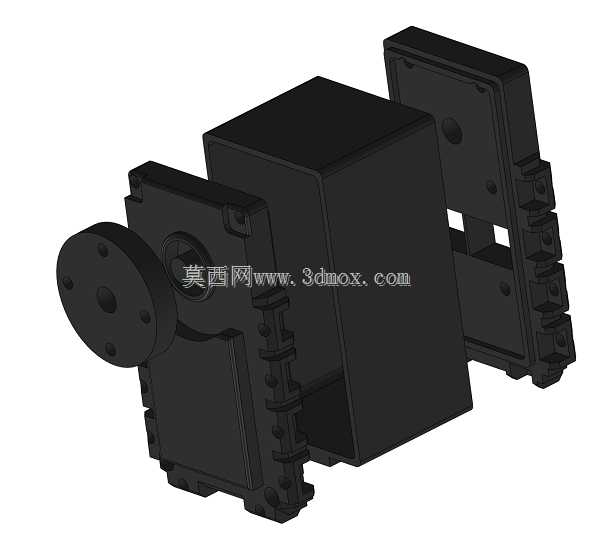

　　设计这个三维结构的时候，核心是还原真实的安装边界，模型按照1:1比例构建，但没有包含内部的直流电机与齿轮箱结构，重点还原了外壳的所有安装槽、输出法兰的孔位尺寸、侧面的走线槽位置，方便结构工程师在做整体装配的时候直接调用，提前排查安装干涉问题。很多工程师在做小型机器人结构的时候，经常会忽略伺服侧面的散热槽与走线空间，把支架贴死在伺服外壳上，最后导致伺服长时间运行散热不畅，或者走线被支架挤压破损，这个模型完整还原了外壳上的所有凹凸结构，能让设计人员在排布安装位的时候预留足够的散热与走线空间。

　　从安装尺寸来看，这款伺服的立方块本体边长适配主流的小型机器人铝型材支架规格，输出轴的中心高度和同系列其他型号伺服保持一致，在做设备迭代的时候可以直接替换不同扭矩的同系列产品，不需要重新修改关节的安装结构。输出法兰的转动范围覆盖了常用的关节转动角度，在做结构限位设计的时候，可以直接参照模型的输出端转动边界来设置机械限位块，避免软件限位失效的时候出现关节过转损坏结构件的问题。另外外壳上的安装槽是通槽设计，固定螺丝可以从多个方向穿入，在搭建紧凑结构的时候可以灵活选择固定方向，不用为了避让螺丝头额外预留操作空间，这也是这类模块化伺服在小型设备里被广泛应用的核心原因，它把安装适配性的细节都做在了本体结构上，降低了整体结构的设计难度。
