脑外科立体定向Leksell头部定位支架结构

　　这套立体定向头部定位装置，核心服务于神经外科功能性手术场景，是开展脑深部核团精准干预操作的核心配套硬件，在帕金森病运动症状调控、脑组织活检、深部脑电极植入等术式中承担空间基准定位作用。整套装置以患者颅骨为刚性固定基准，通过多维度可调的弧形导向结构，将术前影像规划的颅内靶点坐标，转换为实际手术操作的入路路径导向，从结构层面消除头部位移带来的操作误差。

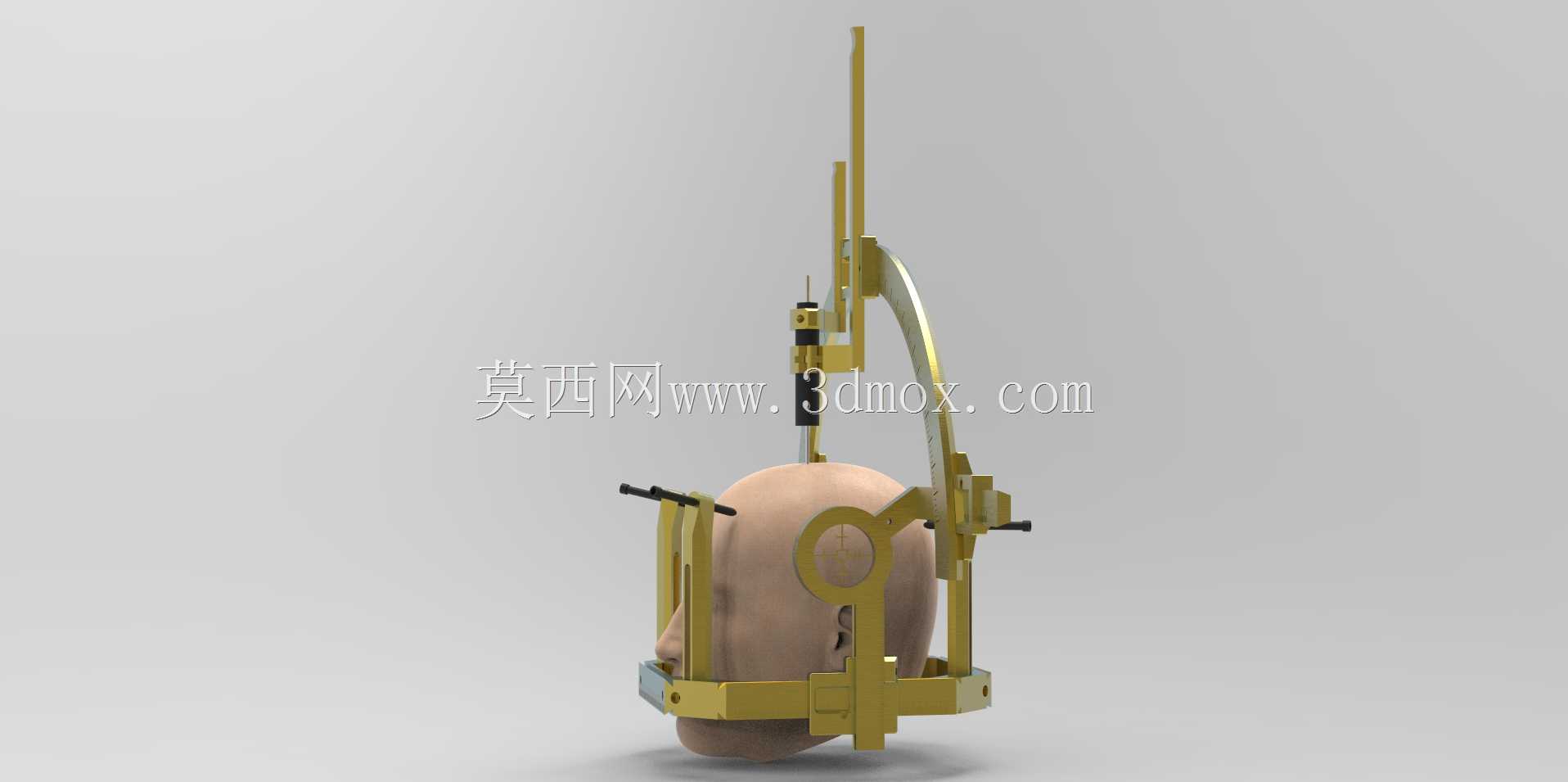

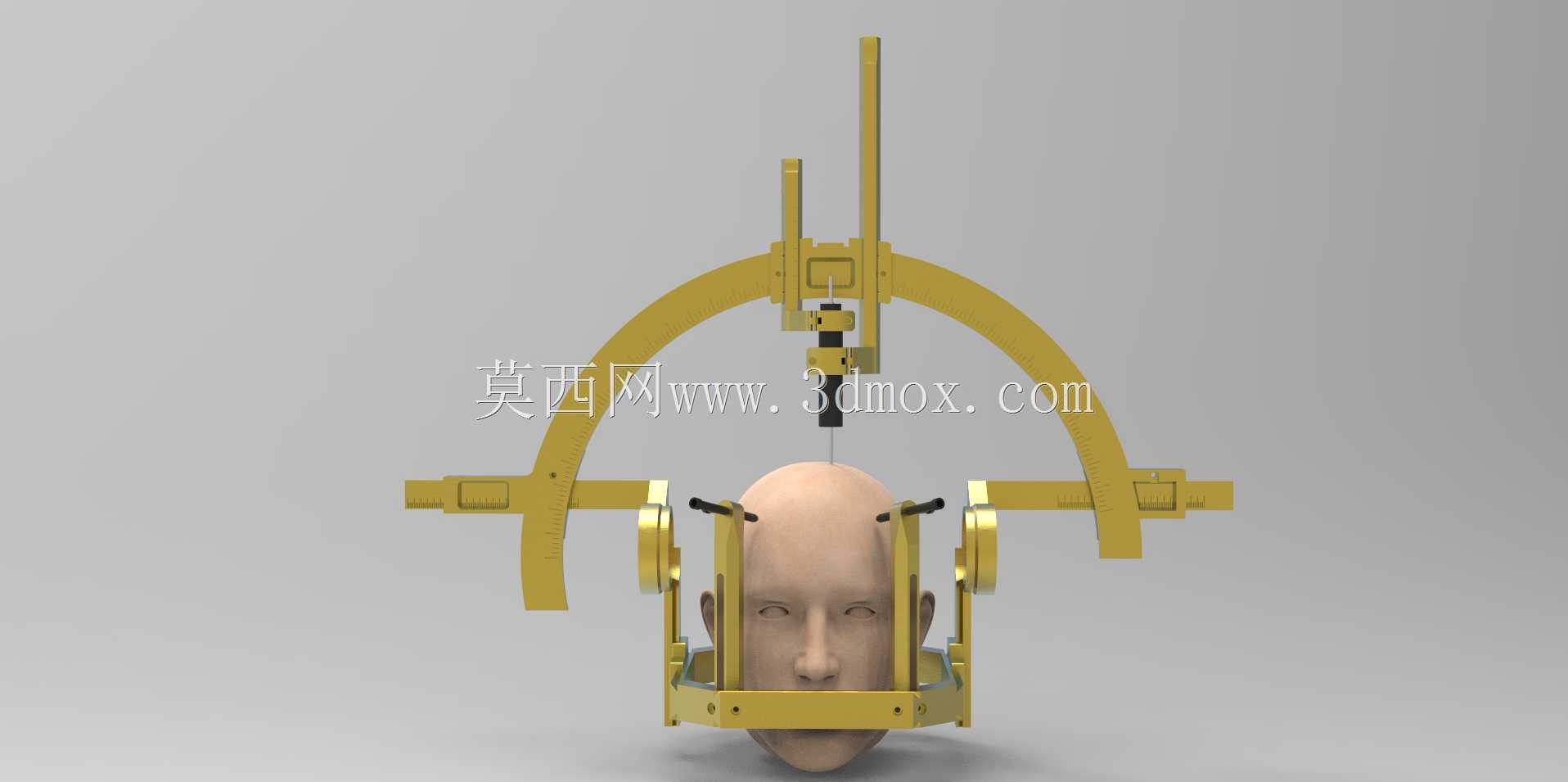

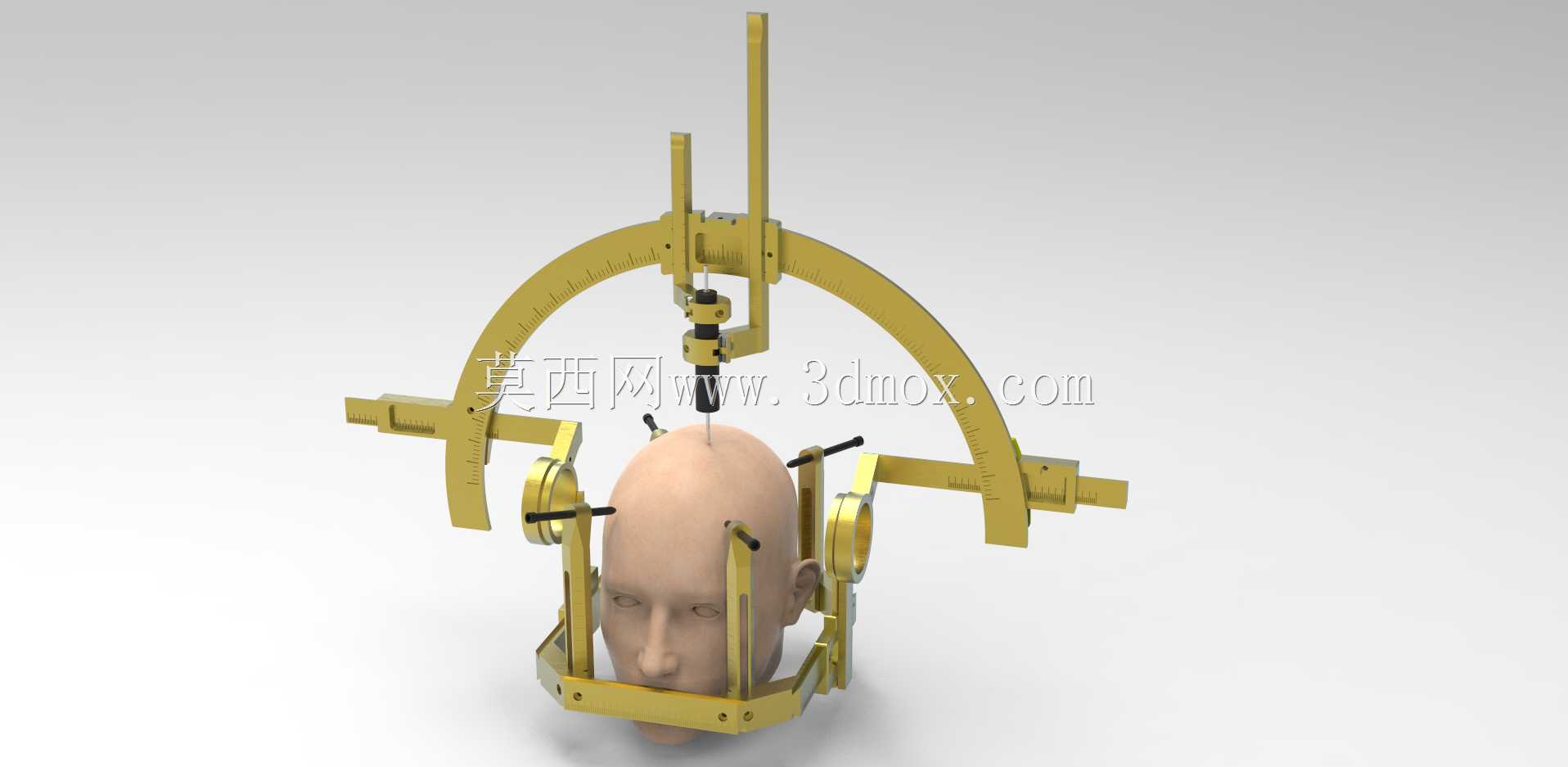

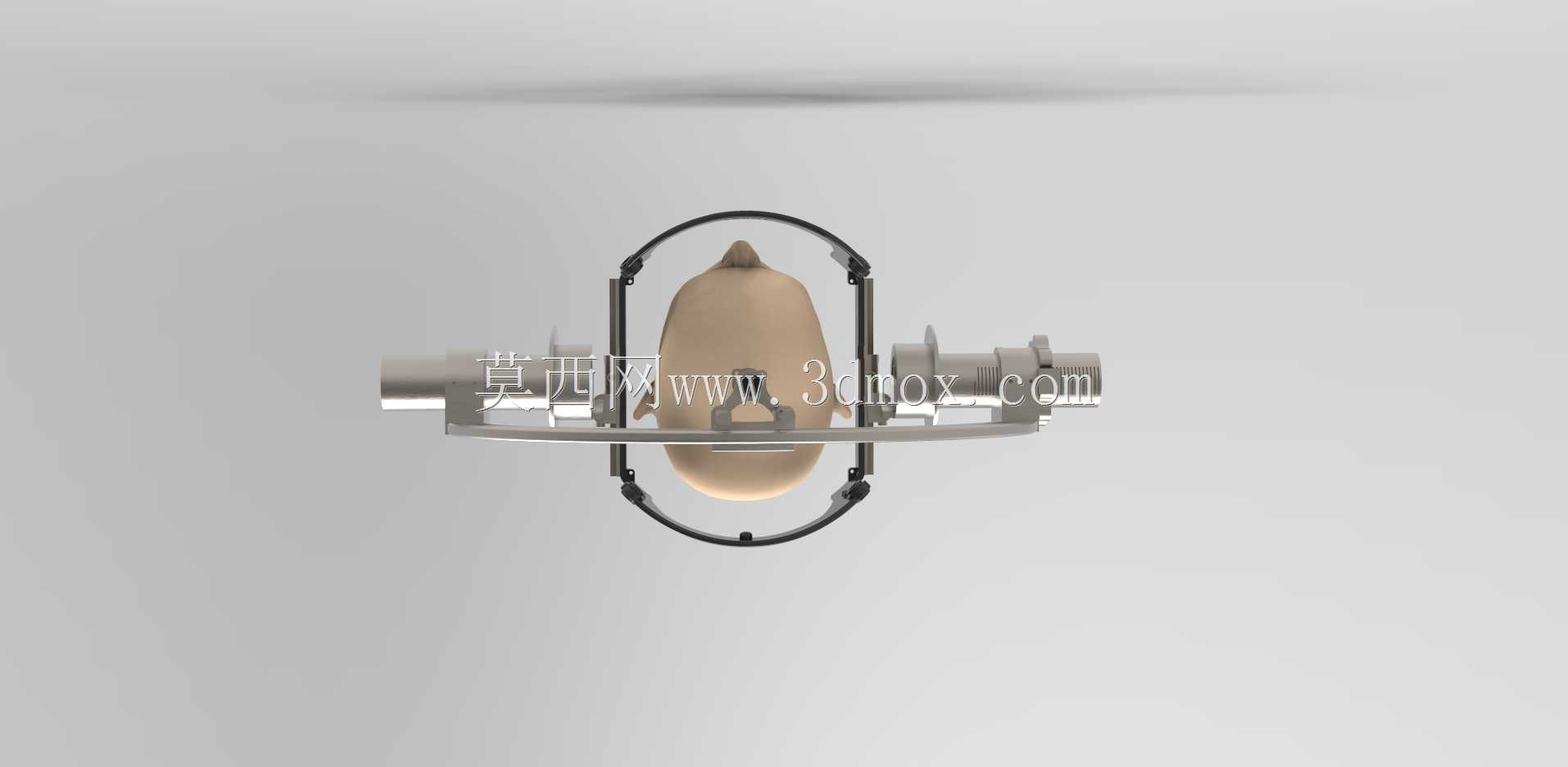

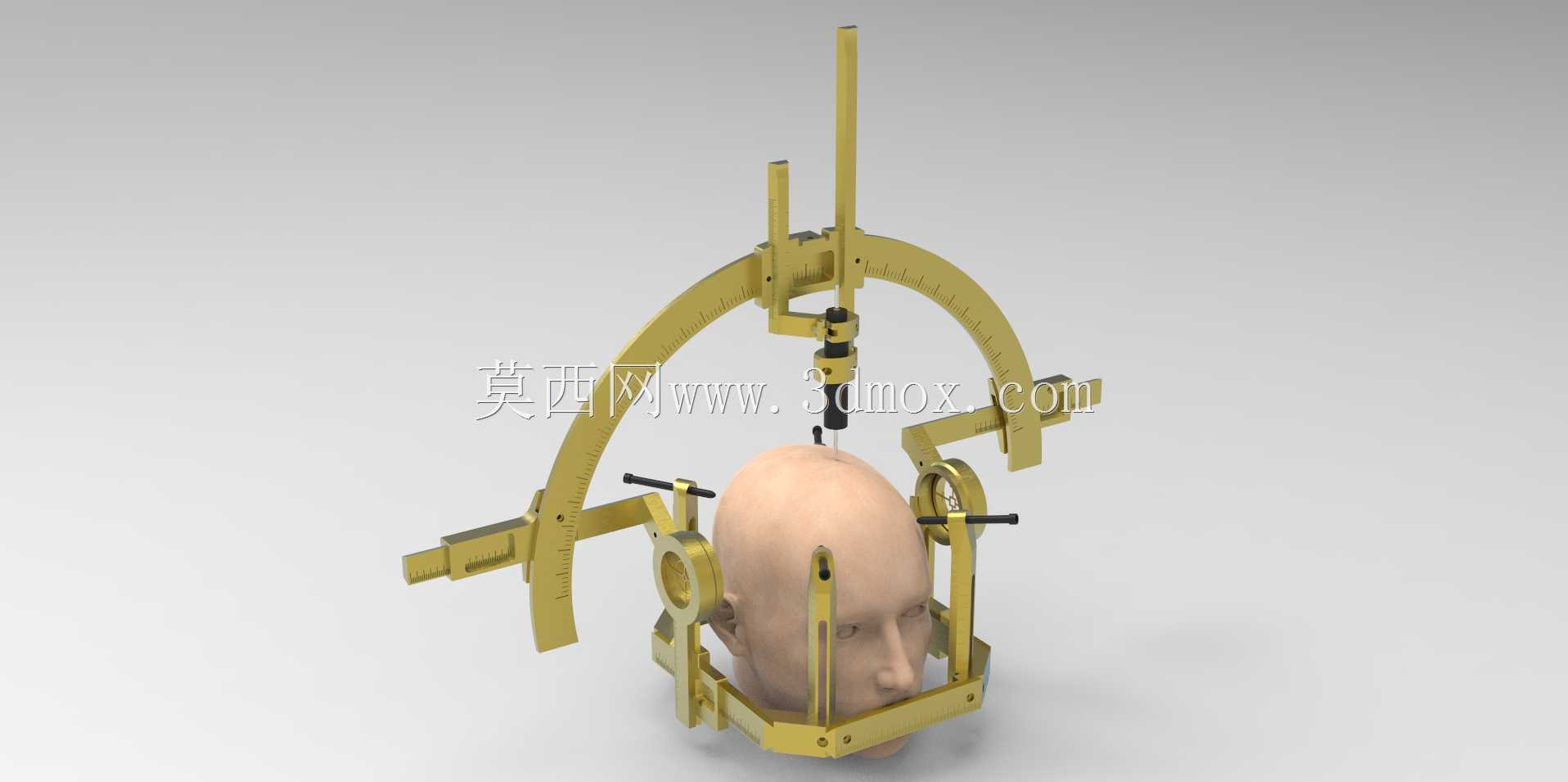

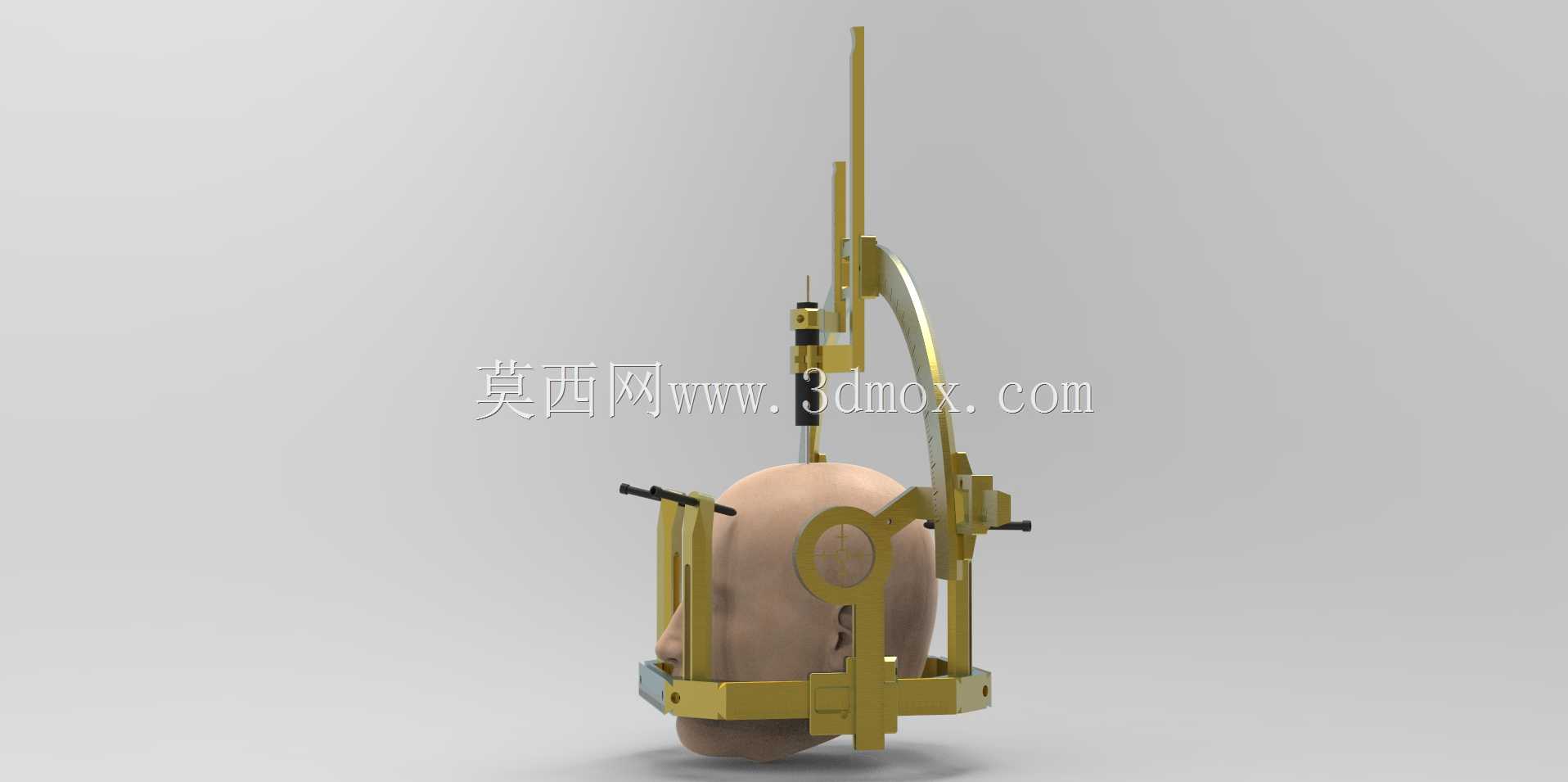

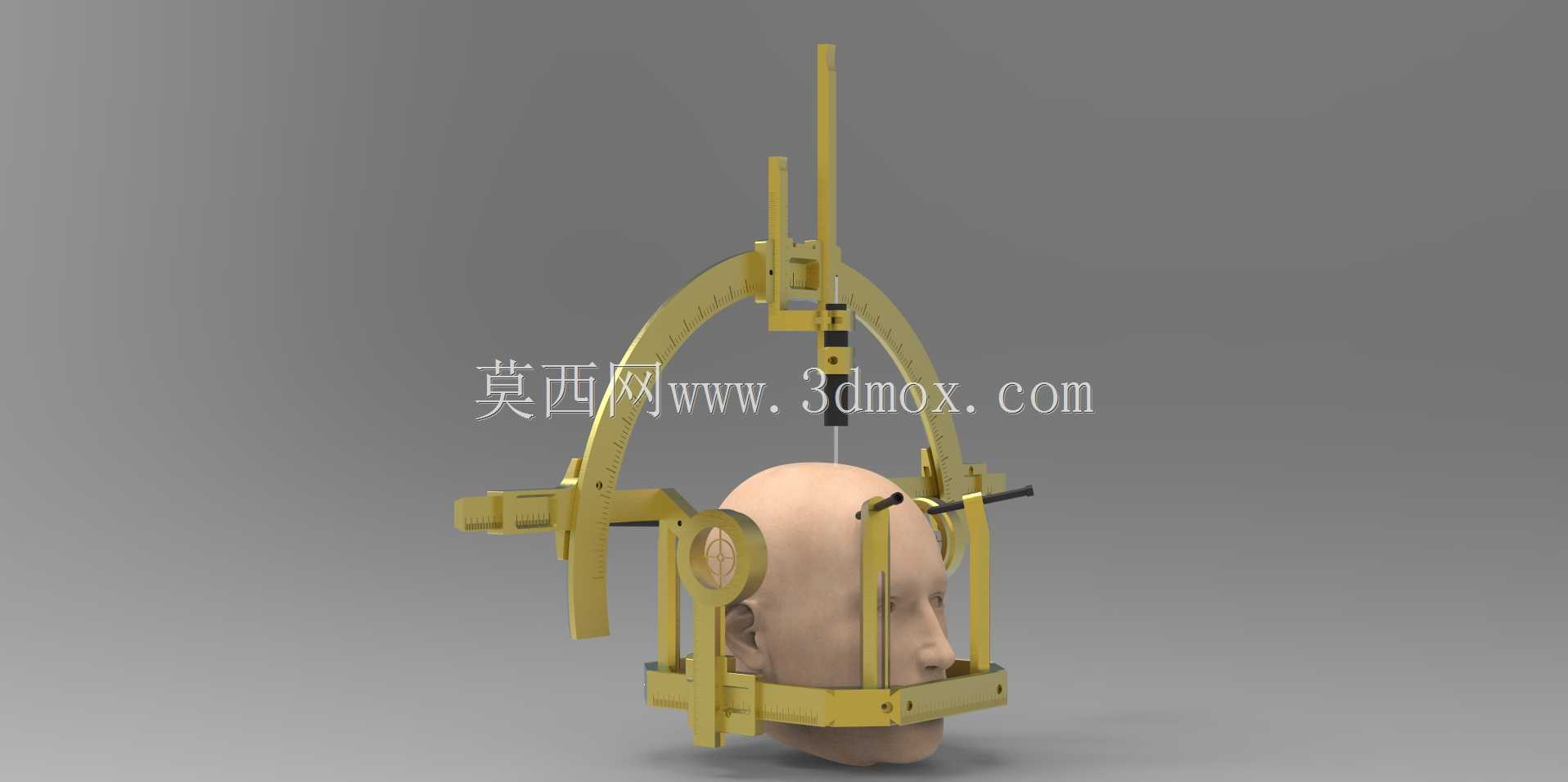

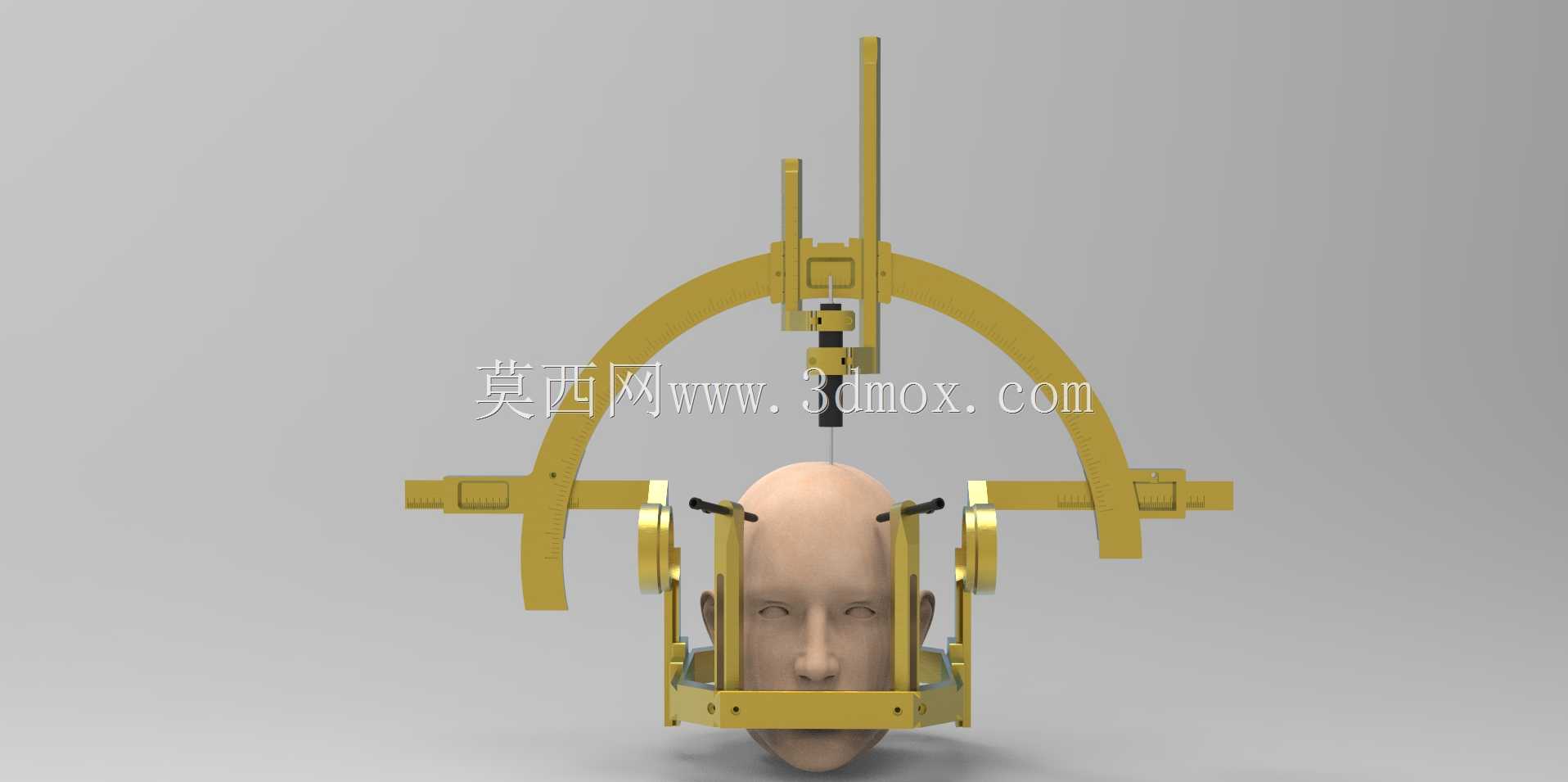

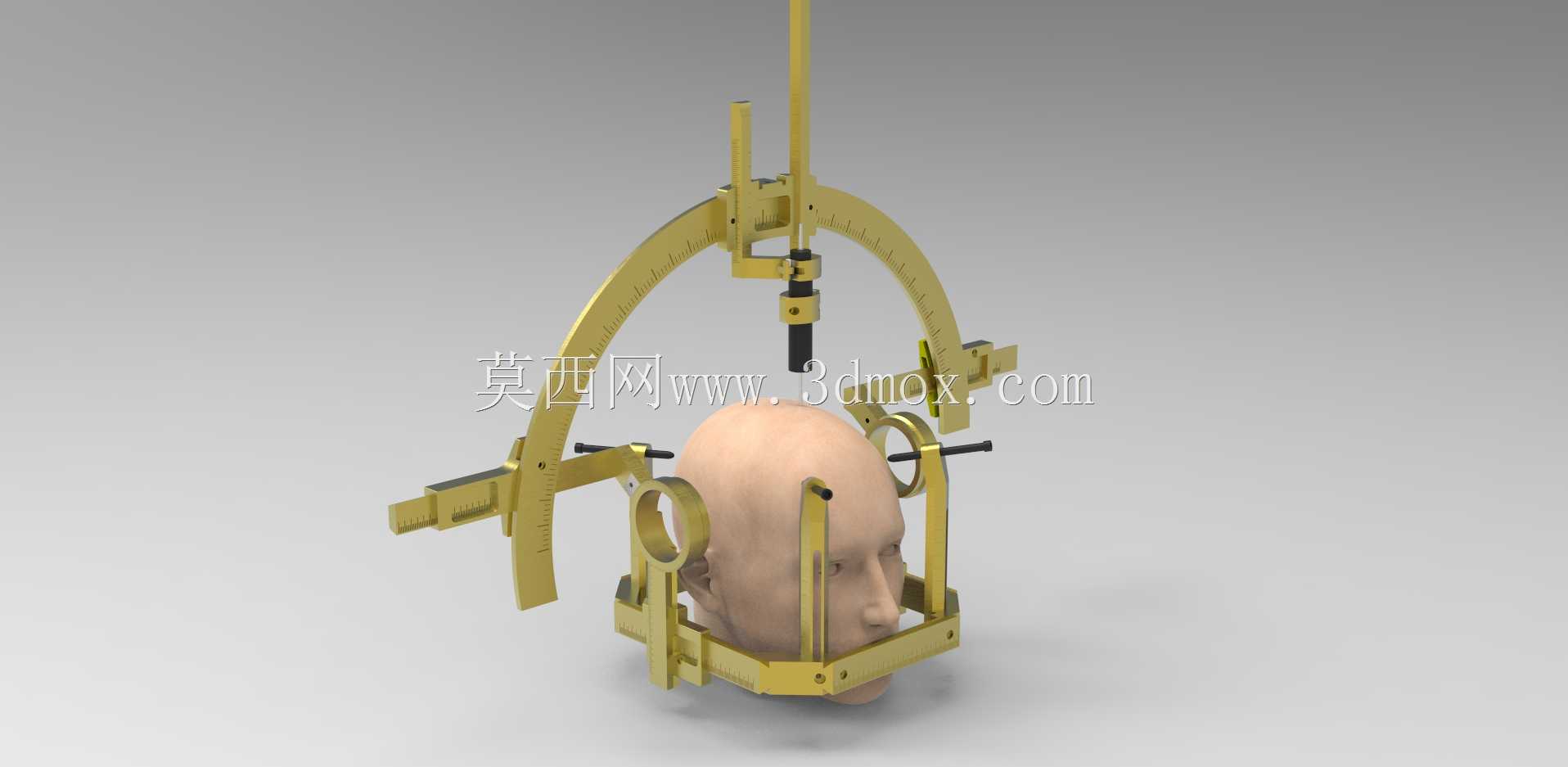

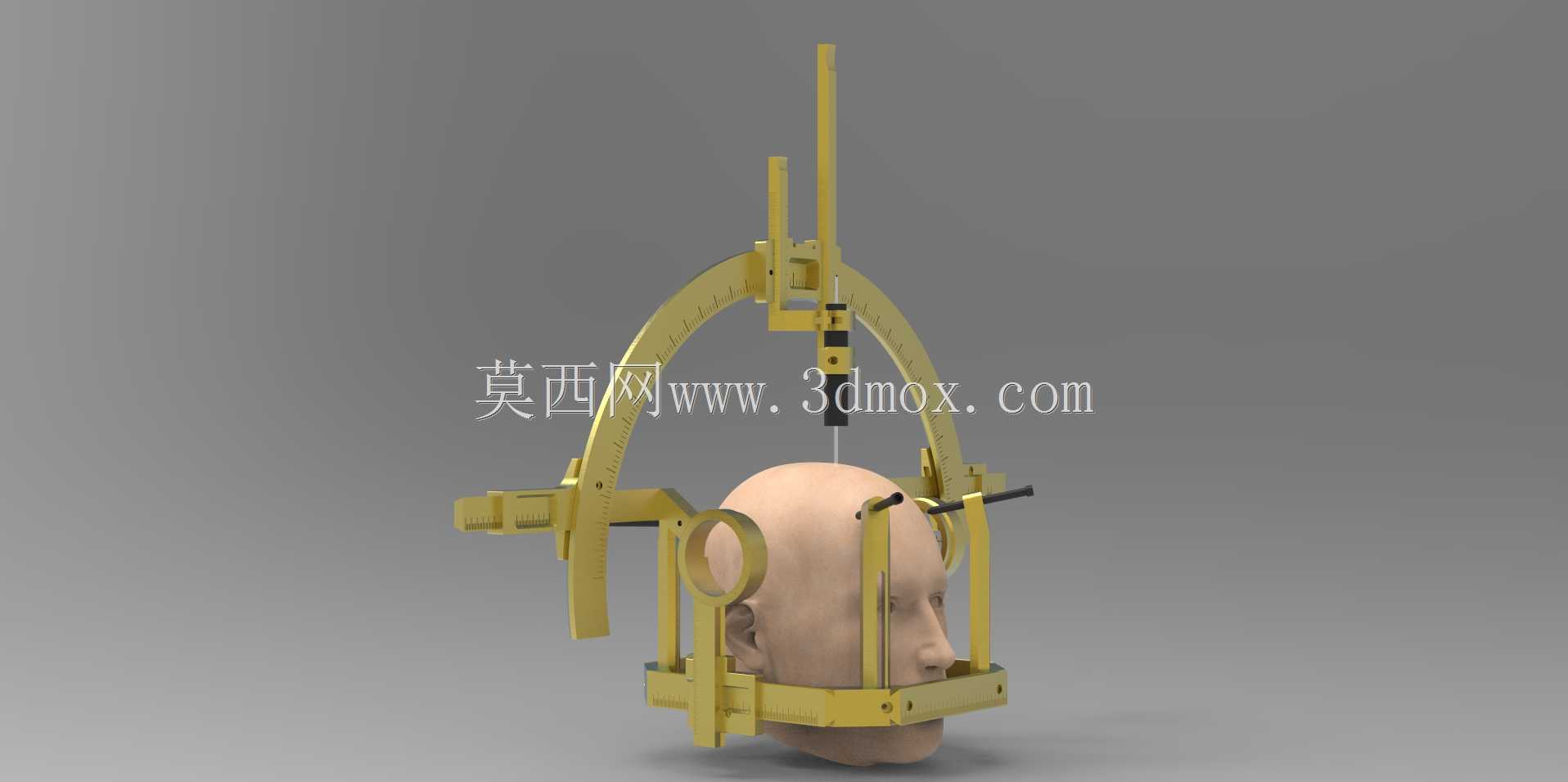

　　从结构设计逻辑来看，整套装置分为颅周固定基座、弧形导向弓架、导向套筒滑座三个核心功能模块。颅周固定基座采用四点式颅钉固定结构，四个可调颅钉分别对应患者额骨、顶骨的固定点位，颅钉前端采用钝头圆面设计，避免穿刺颅骨过深，固定时通过对称调节颅钉进给量，让基座与患者颅部保持同轴对位，基座的环形轮廓适配成年人颅部周径范围，周向预留的刻度槽可直接读取头围方向的旋转角度参数。弧形导向弓架通过两侧的旋转铰接座与颅周基座连接，铰接座带锁紧结构，可实现弓架沿颅部矢状面0-180度范围的角度调整，弓架本体为带刻度的圆弧导轨，圆弧曲率半径匹配成年人颅顶到颅底的平均球面半径，确保导向套筒的虚拟延长线始终能交汇于颅腔内部的球心坐标区域。

　　导向套筒滑座嵌套在弧形弓架上，可沿弓架圆弧方向滑动并锁紧，滑座上搭载的垂直导向套可沿径向进给调整，导向套内径适配常规手术穿刺针、电极植入器械的外径公差，滑动过程中配合弓架、铰接座的角度参数，可实现颅内任意点位的入路路径覆盖，无需反复调整患者头位。整套装置的所有可调关节均配备细牙螺纹调节结构与锁紧旋钮，调节分辨率可达0.5毫米级别，满足神经外科手术亚毫米级的定位精度要求。

　　从安装边界与适配尺寸来看，颅周固定基座的可调内径范围覆盖180毫米至240毫米，适配绝大多数成年人颅部尺寸，固定后整体装置的外伸最大径向尺寸不超过320毫米，不会与手术床的头架固定结构、术中影像设备的扫描舱产生干涉。弧形弓架的圆弧行程覆盖全颅区靶点入路需求，导向套的径向调节行程为0至120毫米，可适配不同颅壁厚度的穿刺深度要求。所有与患者接触的颅钉、基座内衬部件均采用圆角过渡设计，无尖锐棱角，避免术中刮擦无菌手术单或者划伤医护人员手部。

　　在实际临床使用场景中，这套装置可与CT、MRI影像设备配套完成术前定位扫描，扫描时装置固定在患者头部，影像上可直接识别装置上的定位标记点，完成影像空间与装置物理空间的坐标配准，手术过程中无需反复拆卸装置即可完成多靶点的操作导向，大幅缩短手术定位时间，减少患者术中头部长时间固定带来的不适。结构设计上所有滑动、旋转配合面均采用间隙公差配合，长期重复使用也不会出现晃动间隙，锁紧机构的防松设计可避免术中操作震动导致的坐标偏移，整体结构无冗余部件，消毒拆卸流程便捷，可满足高温高压消毒的重复使用要求。
