工业残渣沉淀池带操作平台结构设计

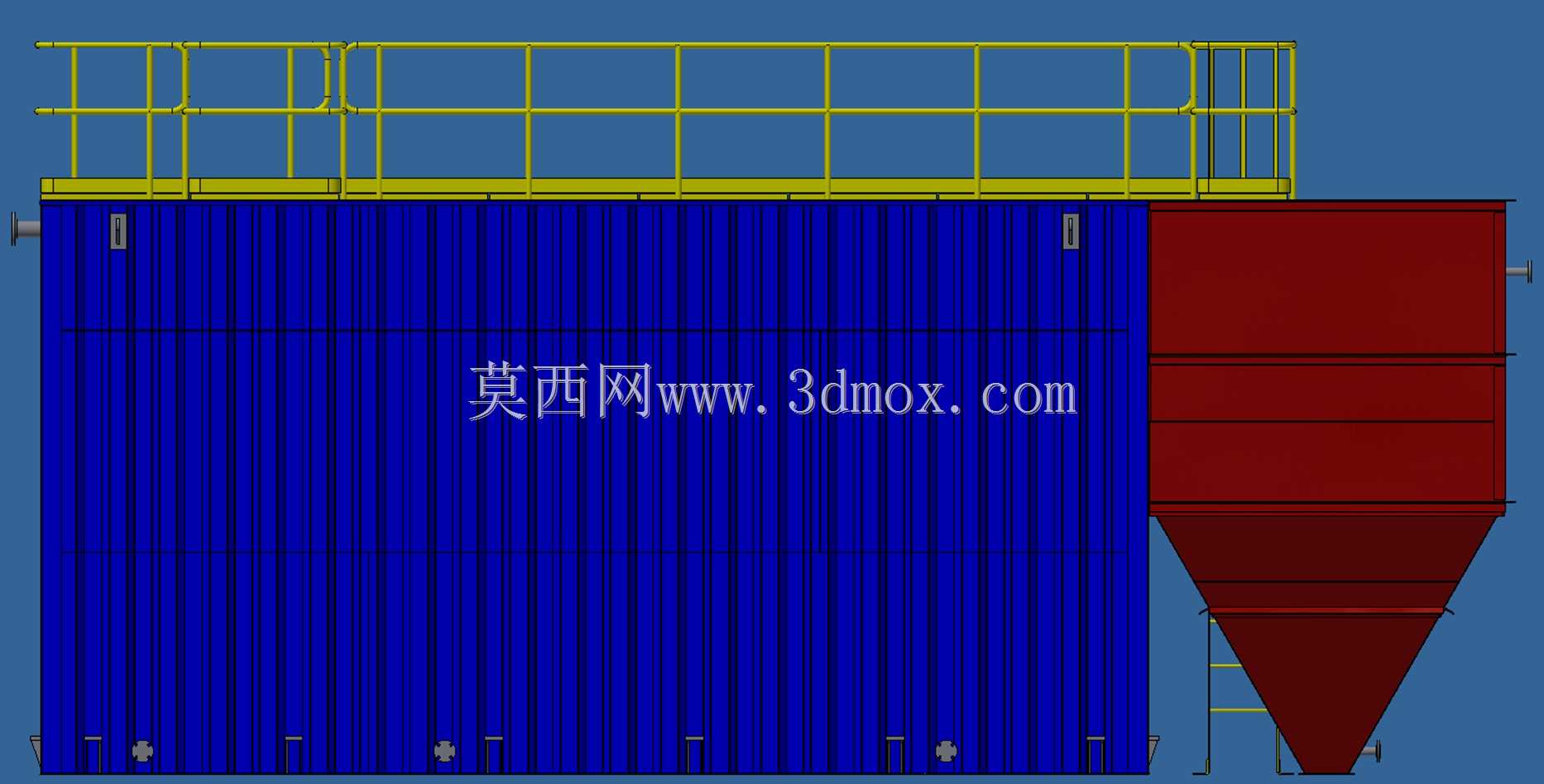

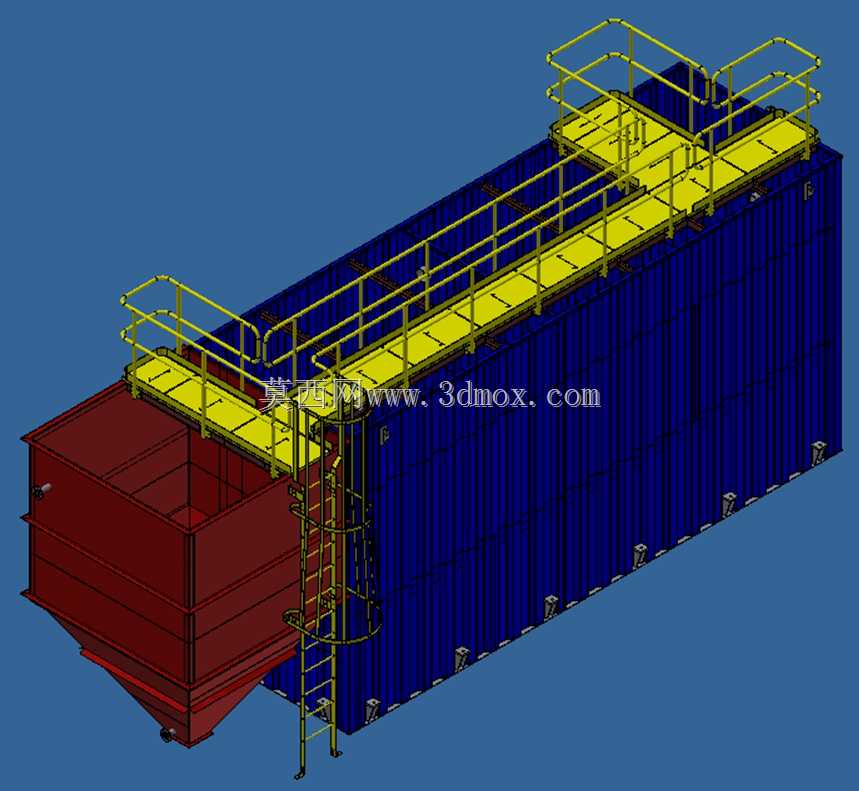

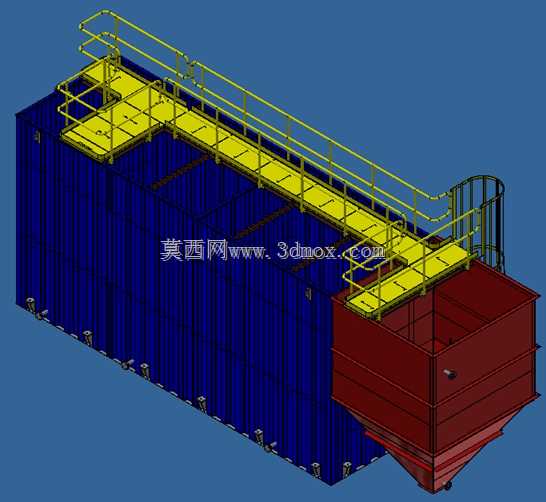

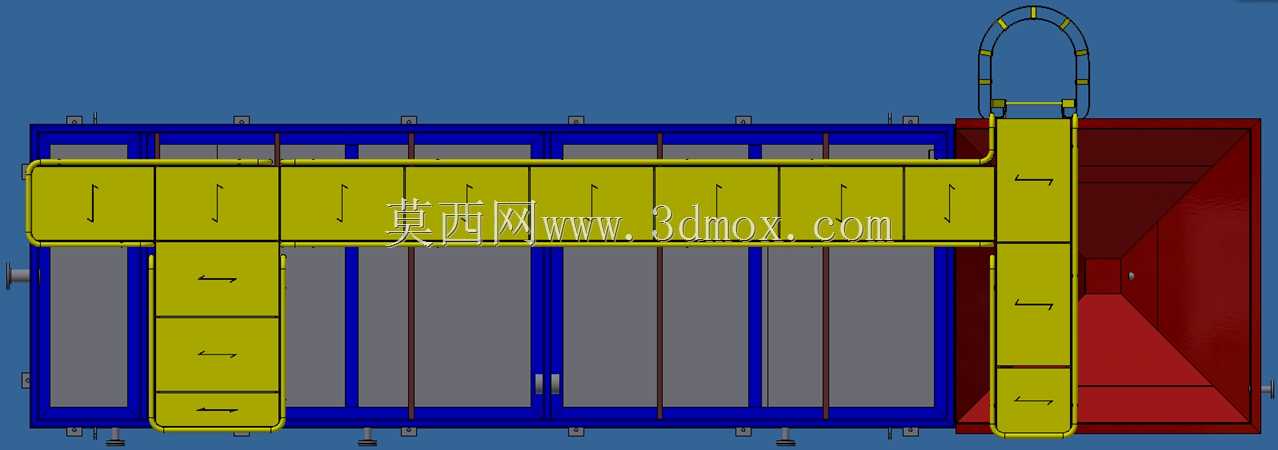

　　这款残渣沉淀池结构主要应用于工矿企业生产环节的固液分离工序，适配选矿、冶金、建材加工等产生含渣废水的生产场景，承担生产尾水中颗粒状残渣的沉降、暂存与集中排出功能，是生产废水预处理环节的核心承载设备。从结构设计逻辑来看，整体采用矩形主槽体加锥形卸料斗的组合构型，主槽体为立式矩形焊接结构，侧壁采用波纹加强钢板拼接，在控制整体自重的前提下提升槽体侧壁的抗水压变形能力，槽体底部沿长度方向设置多组支撑脚，可直接适配混凝土硬化基础的安装需求，安装时仅需保证基础平面水平度误差控制在合理区间，无需额外做复杂的预埋固定结构，能大幅缩短现场安装的施工周期。槽体顶部沿长度方向通长设置带安全护栏的操作巡检平台，平台采用花纹防滑钢板铺设，

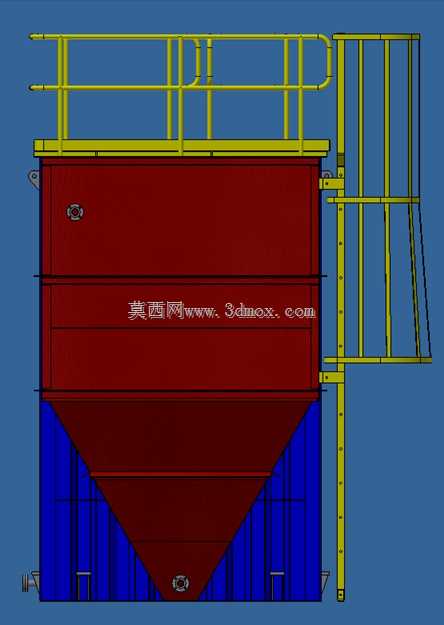

　　两侧护栏高度符合工业操作平台安全规范要求，护栏中间设置多道横杆防止人员巡检时意外坠落，平台一端设置圆形笼式爬梯连通地面与操作平台，巡检人员可通过爬梯抵达平台，实时查看槽内残渣沉降状态、清理槽口漂浮杂物、操作配套的排渣阀门。槽体一端连接下窄上宽的锥形积渣斗，沉降到槽底的残渣会在重力作用下沿槽底坡度滑入锥形积渣斗内，积渣斗侧壁设置加强筋板，避免满载残渣时出现侧壁变形，积渣斗底部预留排渣口，可对接螺旋输渣设备或者渣浆泵，将沉积的残渣定期排出到后续的渣处理工序。设计时充分考虑了设备的操作维护便利性，操作平台的宽度预留了足够的人员通行与小型检修工具放置空间，护栏与平台的连接采用可拆卸螺栓结构，后期如果需要更换平台面板或者护栏构件，

　　无需整体切割即可完成拆装。槽体的整体尺寸适配常规车间的设备布置间距，长度方向可根据生产线的废水处理量需求做模块化拼接扩展，单组槽体的处理能力可覆盖中小规模生产线的尾水沉降需求，安装时需要注意槽体与前后段废水输送管路的对接标高，保证废水可以依靠重力自流进入槽内，减少额外的动力提升配置。
