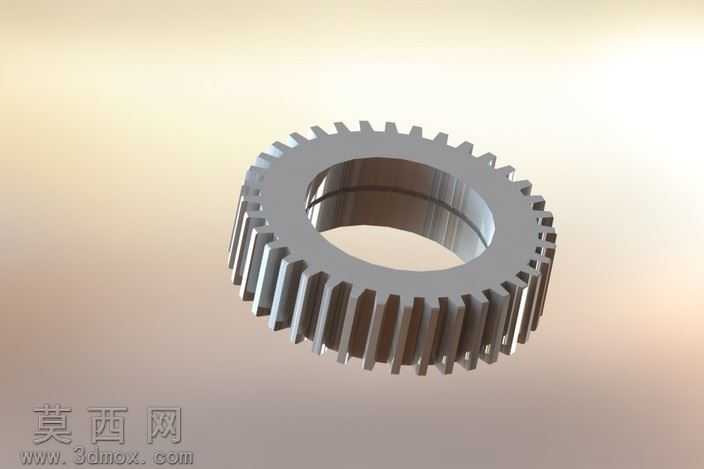

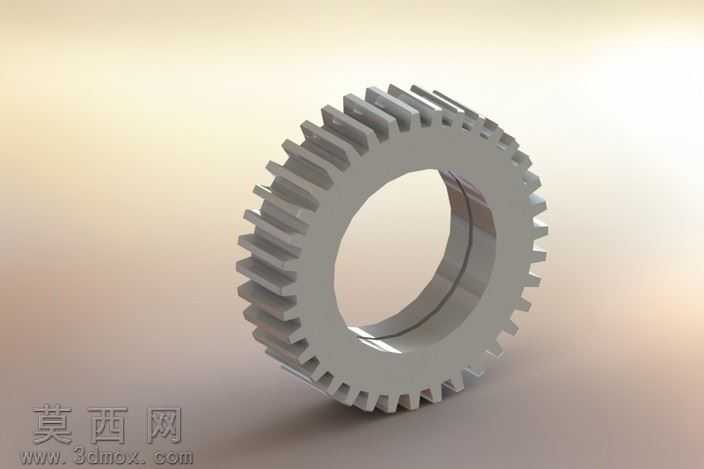

36齿模数5直齿圆柱齿轮三维设计

本作品为标准直齿圆柱齿轮的三维参数化设计成果，建模过程严格遵循渐开线圆柱齿轮的齿廓生成规范，首先通过齿廓参数方程计算渐开线离散点位，在三维建模环境中拟合出精准的渐开线齿廓曲线，结合齿根过渡曲线的参数要求完成单个齿槽的轮廓绘制，通过圆周阵列操作完成36个轮齿的均匀排布，保证轮齿分度圆齿距误差控制在机械设计允许的公差范围内。建模过程中对齿轮的内孔、轮毂端面、轮齿端面等结构特征进行了精细化处理，内孔与轮毂的同轴度、轮齿与基准端面的垂直度都按照通用机械传动零件的精度要求进行约束，避免后续装配或工程图导出时出现基准偏差。材质渲染阶段采用金属合金钢材质预设，调整金属度、粗糙度参数还原机械加工后钢制齿轮的真实质感，轮齿表面设置细微的机加工纹理效果，轮毂端面做哑光金属处理，通过三点布光方案突出轮齿的立体结构与齿廓细节，渲染输出的效果图清晰展现齿轮的整体结构与齿形特征。设计思路上围绕通用机械传动场景的使用需求，采用标准模数5、齿数36的参数组合，保证齿轮具备足够的轮齿抗弯强度与接触强度，可适配常规减速机构、传动箱的传动匹配需求，建模过程保留了齿轮的所有关键设计参数，可直接用于后续的装配干涉检查、运动仿真分析、工程图导出以及数控加工编程参考，齿根部分的过渡圆角设计充分考虑了应力集中的规避，符合机械零件设计的强度校核要求，整体模型结构完整，特征参数清晰，无多余几何特征，可直接导入各类三维机械设计环境进行二次开发或装配使用。
