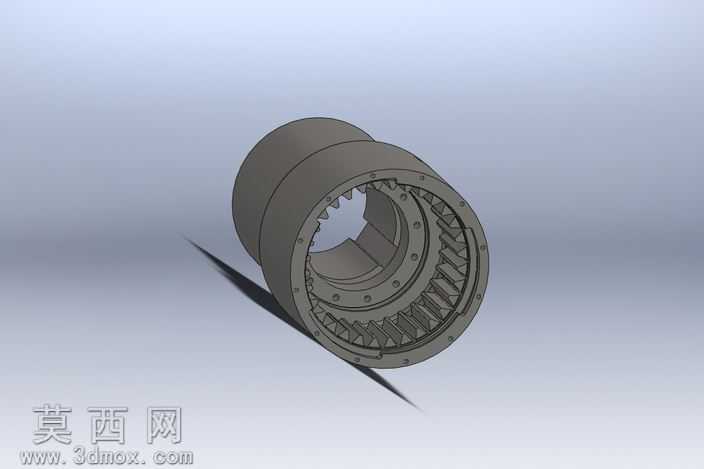

带内齿结构的离合器组件三维设计

本作品为带内齿啮合结构的离合器组件三维建模成果，建模过程以SolidWorks为核心工具，遵循机械传动部件的设计规范完成全流程构建。首先从离合器的功能需求出发，确定其作为传动系统通断部件的核心定位，拆解为外筒壳体、内齿圈、啮合传动齿组、连接法兰等多个子零件，分别进行参数化建模。建模阶段优先绘制各零件的二维草图，严格按照机械设计公差要求标注齿形参数、壳体壁厚、连接孔位分布尺寸，通过拉伸、旋转、切除等基础特征完成零件基体构建，针对内齿圈的渐开线齿形，采用方程式驱动的曲线生成精准齿廓，保证齿形啮合的匹配度，避免传动过程中出现卡滞、磨损不均的问题。装配阶段采用自下而上的装配逻辑，先完成内部齿组的同轴度配合约束，再依次装配外筒、端盖连接结构，添加干涉检查步骤，逐一排查各零件在装配状态下的空间重叠问题，调整配合间隙至符合传动部件的装配公差要求。材质渲染环节，针对金属零件的特性，为壳体、齿圈等结构件赋予合金钢材质，调整材质的粗糙度、金属度参数，还原机械加工后的金属质感，添加环境光源与软阴影效果，突出内齿结构的层次感与零件的轮廓细节，让整体渲染效果贴近真实工业部件的视觉表现。结构设计上充分考虑离合器的工作场景，内齿啮合结构保证扭矩传递的稳定性，外筒的加强结构提升部件的抗扭强度，连接孔位的均匀分布适配不同的安装接口，整体结构紧凑，在满足传动功能的前提下尽可能缩减部件体积，适配交通运输设备的传动系统安装空间要求。设计过程中反复校验齿形的啮合角度、传动行程参数，确保离合器在接合状态下可稳定传递扭矩，分离状态下可彻底断开动力传输，兼顾传动可靠性与操作顺畅性，完整还原了该类离合器的结构特征与功能逻辑。
