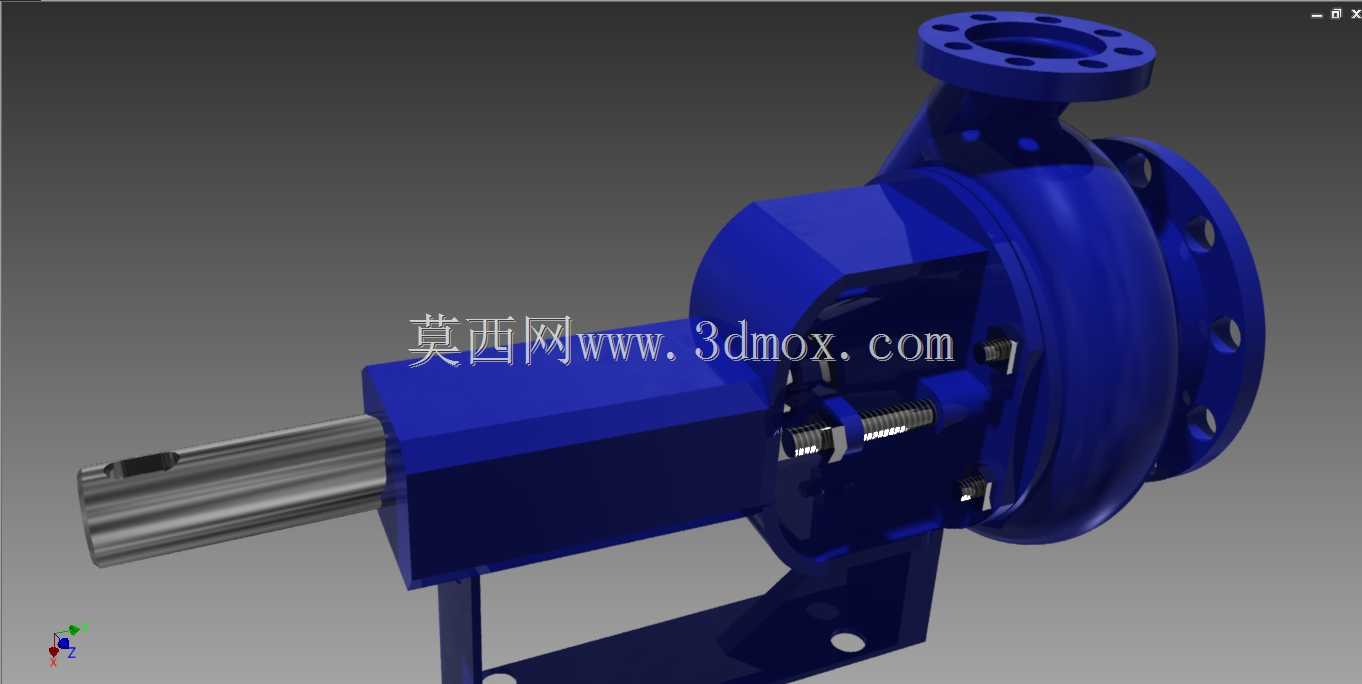

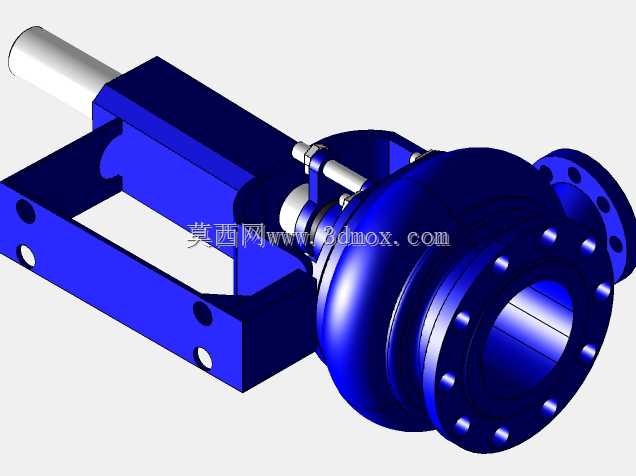

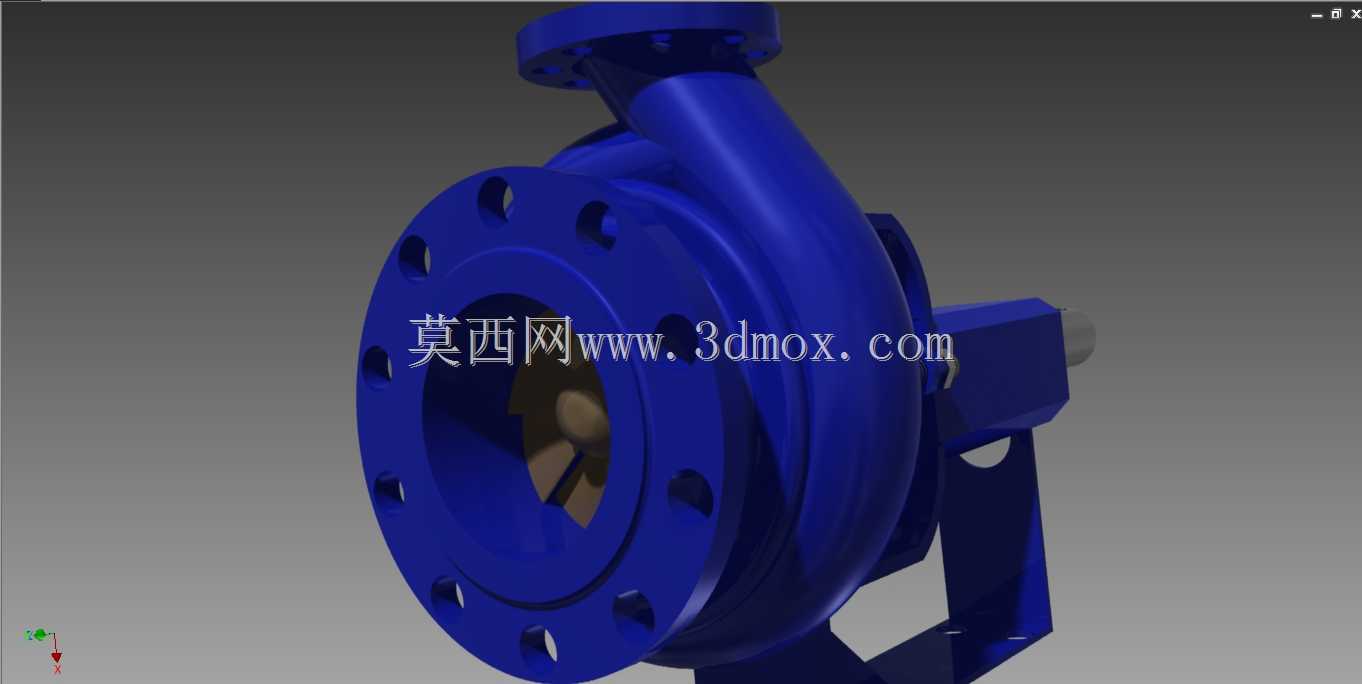

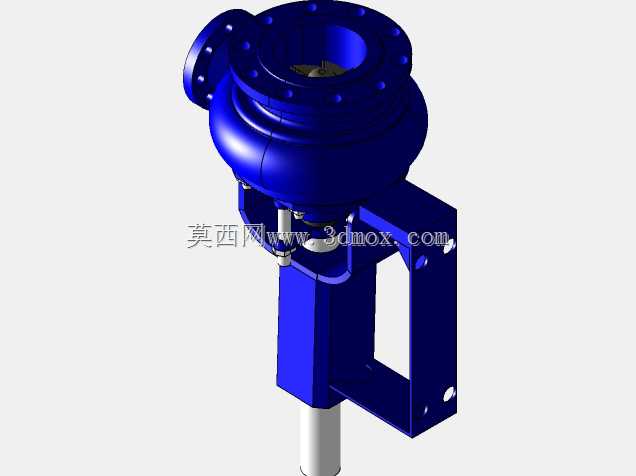

单级悬臂式离心泵结构三维设计

　　这款离心泵的结构设计围绕工业流体输送场景的通用需求展开，在市政供水、化工介质输送、循环水系统、暖通管路配套等场景中，这类悬臂式单级离心泵是应用占比极高的通用流体设备，主要承担清洁或低杂质流体的增压、输送功能，可适配常温清水、理化性质接近水的工业介质的管路输送需求。从结构设计逻辑来看，采用后开门式悬臂结构是这类泵的核心设计思路，检修时无需拆卸进出口管路和电机，只需拆开联轴器即可移出转子组件完成维护，大幅降低现场运维的拆装工作量。泵体采用蜗壳式流道设计，流道截面沿叶轮旋转方向逐步扩大，能够将叶轮输出的高速流体动能平稳转化为压力能，减少流道内的水力冲击损失，泵体进出口均采用法兰连接结构，法兰端面的密封槽、螺栓孔位均匹配通用管路法兰标准，

　　可直接对接同公称通径的工业管路，进出口法兰的垂直与水平定位尺寸经过公差校核，能避免现场安装时出现管路错位、密封面贴合不严的问题。转子部分的设计重点考虑运行稳定性，泵轴采用阶梯轴结构，轴肩定位叶轮、机械密封组件和轴承位，轴伸端的键槽尺寸匹配标准联轴器，可直接对接通用Y系列电机轴端，悬臂段的轴挠度经过校核，在额定转速运行时轴端跳动量控制在机械密封允许的范围内，避免密封面偏磨导致的泄漏。轴承组件采用脂润滑深沟球轴承搭配推力轴承的组合结构，可同时承受径向载荷和运行中产生的轴向力，轴承座与泵体的连接定位止口经过同轴度校核，保证转子旋转时与泵体密封环的间隙均匀，减少容积损失。机械密封腔的尺寸设计符合标准密封件的安装要求，

　　可根据输送介质特性更换不同材质的密封副，无需改动泵体结构。安装底座采用一体式铸造支脚结构，支脚的安装螺栓孔位预留了足够的调整余量，可适配不同规格的混凝土基础或钢架安装平台，泵体支脚的承重面经过平面度加工，安装时可保证泵轴与电机轴的同轴度调整精度，减少运行时的振动和噪声。整体结构的壁厚设计兼顾耐压强度与铸件成型工艺性，泵体壁厚满足1.6MPa公称压力的强度要求，铸造圆角、拔模斜度均符合砂型铸造的工艺要求，避免铸件出现缩孔、冷隔等缺陷，过流面的粗糙度要求控制在合理范围，减少流体沿程阻力。
