液压系统用溢流型安全阀三维结构

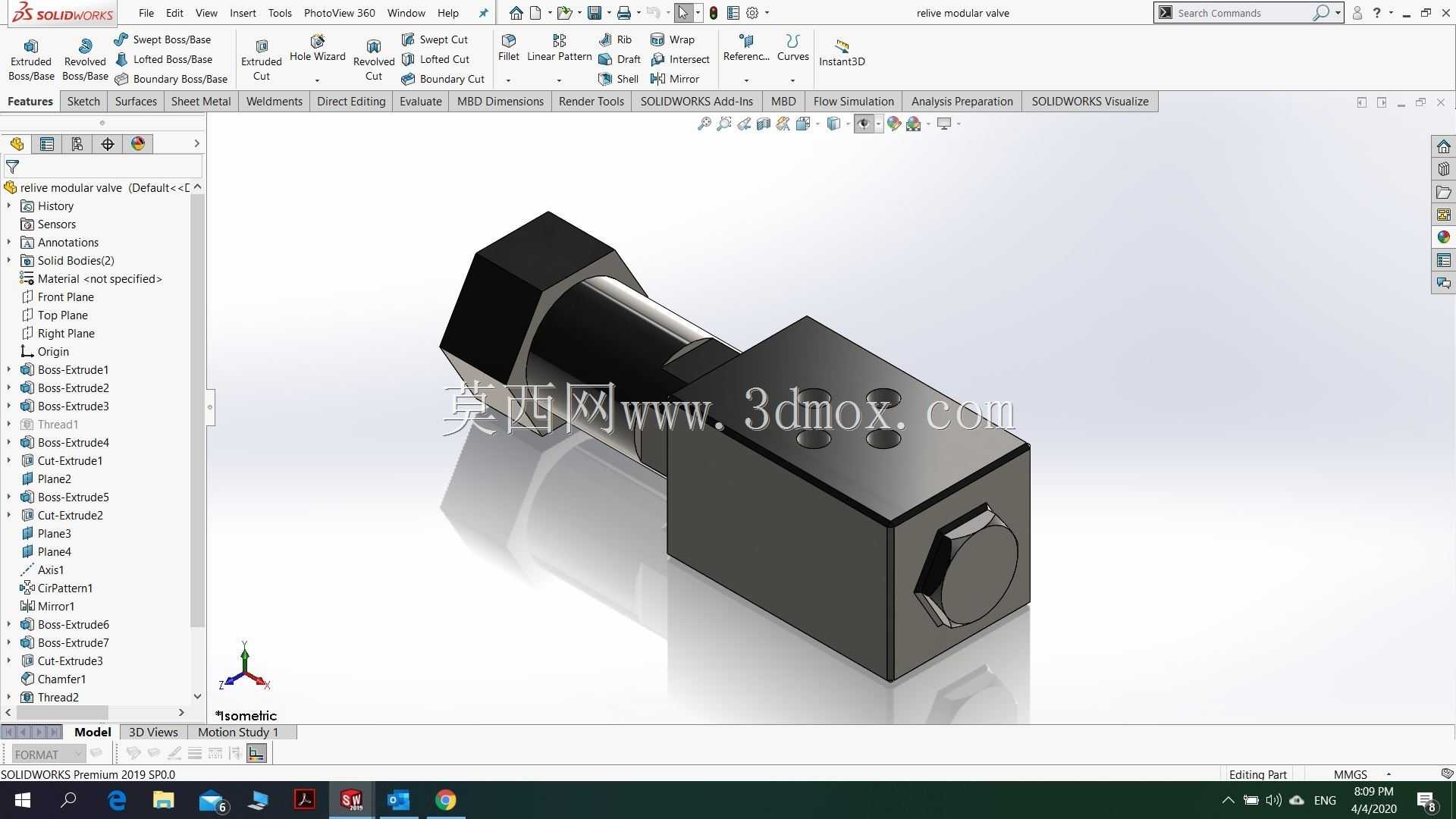

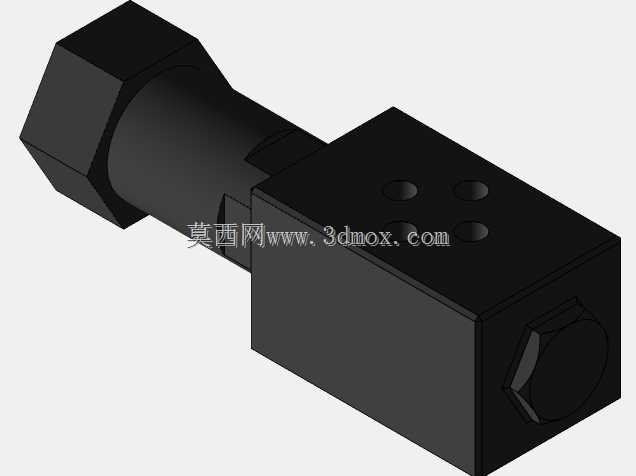

　　这款安全阀主要应用于中小通径的液压动力回路、小型流体输送管路中，作为系统超压保护的核心元件，当管路内部介质压力超过设定阈值时，阀口自动开启泄放多余介质，压力回落至安全区间后自动闭合密封，避免管路、泵体及下游执行元件因压力过载出现密封失效、结构破裂等故障，常见于小型液压站、润滑系统、低压气动回路的压力保护点位。从结构设计来看，整体采用块式集成布局，阀体为方正的切削加工件，一侧预留外螺纹连接端用于和管路对接，另一侧设置内六角螺塞结构用于阀内部组件的装配与预紧力调整，外露的六角结构既方便加工时的装夹定位，也能给现场安装拆卸提供受力点位，无需额外设计复杂的装夹工艺台。设计过程中优先考虑了安装边界的适配性，

　　阀体的方形主体可直接贴装在阀块安装平面上，外接管路的螺纹轴线与安装面保持平行，不会出现斜向管路干涉周边元件的问题，整体外轮廓没有突出的易磕碰结构，在紧凑的设备阀组布局中能有效节省安装空间，相邻阀件的最小安装间距可控制在10mm以内，适配小型集成液压站的密集布阀需求。功能结构上，内部采用锥面密封形式，相比平面密封的结构，锥面配合的对中精度要求更低，加工时更容易保证密封面的贴合度，能有效降低低压工况下的内泄漏量，弹簧预紧力通过端部螺塞调整，调整到位后可通过锁紧结构固定，避免设备运行过程中振动导致预紧力偏移、压力设定值漂移。建模过程中对所有配合面做了公差适配的结构预留，螺纹连接段预留了足够的拧入深度，阀体内部的流道做了平滑过渡处理，

　　减少介质流经阀口时的压力损失与紊流振动，外露的金属表面均做了防锈处理的结构预留，可适配矿物油、乳化液等多种常规液压介质的使用场景，日常维护时仅需拆卸端部螺塞即可更换内部弹簧与密封件，无需将整个阀体从管路拆下，降低现场运维的工作量。
