大口径圆形风管调节风门结构设计

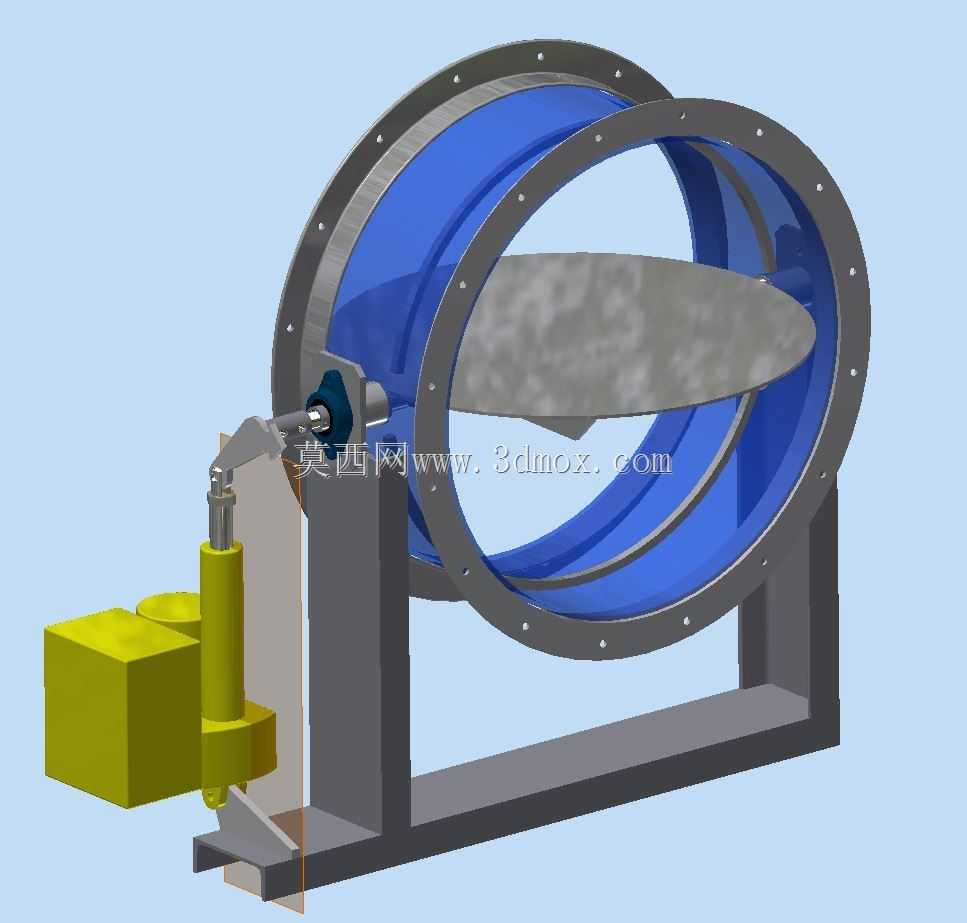

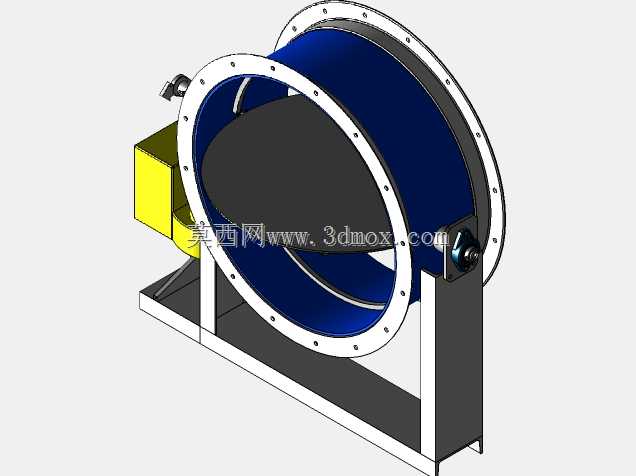

　　在工业通风、除尘、暖通空调系统的管路布设中，大口径风管风门是控制管路通断、调节风量分配的核心部件，本次呈现的26英寸规格圆形风门，适配公称直径660mm左右的圆形金属风管，常见于厂房集中通风系统、废气收集管路、除尘系统主支管段的风量调控场景，可在系统运行过程中通过执行机构带动叶片转动，实现0到90度范围内的开度调节，匹配不同工况下的通风量需求，也可作为检修隔断阀使用，在管路设备维护时截断气流，保障作业区域安全。从结构设计来看，该风门采用圆形法兰对接结构，法兰外圈均匀布设连接螺栓孔，可直接与同规格风管法兰通过螺栓紧固连接，密封面贴合平整，能减少管路连接处的漏风率；风门主体框架采用型钢焊接支座作为承载结构，将阀体整体托举固定，

　　支座底部预留安装孔位，可适配落地支架安装或吊装转接，安装边界需预留执行机构的操作与检修空间，侧向驱动端需留出至少200mm的操作余量，避免与周边管线、结构件产生干涉。风门的核心调节部件为中心布置的流线型叶片，叶片边缘与阀体内壁预留极小的配合间隙，转动过程中无卡滞，关闭状态下可实现较好的截流效果；驱动端采用电动执行机构搭配连杆传动结构，执行机构通过支架固定在阀体侧方，连杆机构将执行器的回转扭矩传递给叶片转轴，传动路径短，扭矩损耗小，可精准控制叶片的转动角度，相比手动风门，更适合安装在高空管路、人员不便操作的管段，可接入系统自控回路实现远程风量调节。设计过程中充分考虑了大口径风门的结构刚度问题，阀体采用卷制圆筒加外圈法兰加强的结构，

　　避免大尺寸阀体在管路风压作用下产生形变，叶片采用冲压成型的流线型结构，在降低气流通过阻力的同时，保证叶片自身的结构强度，即使在较高风速的管路中也不会产生颤振，保障运行稳定性。这类风门在实际选型应用中，需匹配管路的设计风压、风速参数，确认执行机构的扭矩余量是否满足工况需求，安装时需保证阀体与风管的同轴度，避免叶片转动时与管壁产生刮蹭，日常维护仅需定期检查转轴处的密封件与连杆连接紧固情况，即可保障长期稳定运行。
