法兰连接直通式止回活塞阀结构设计

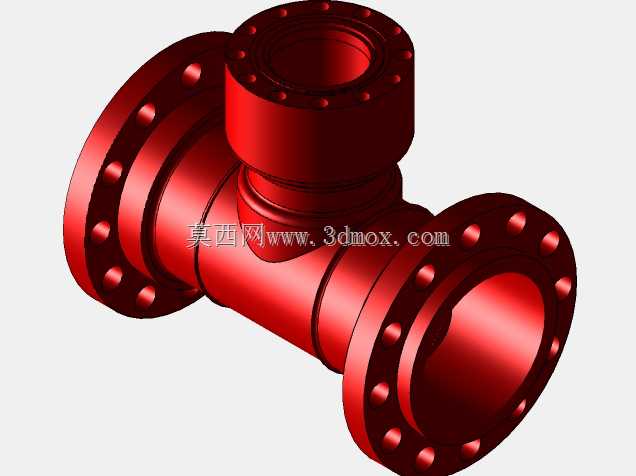

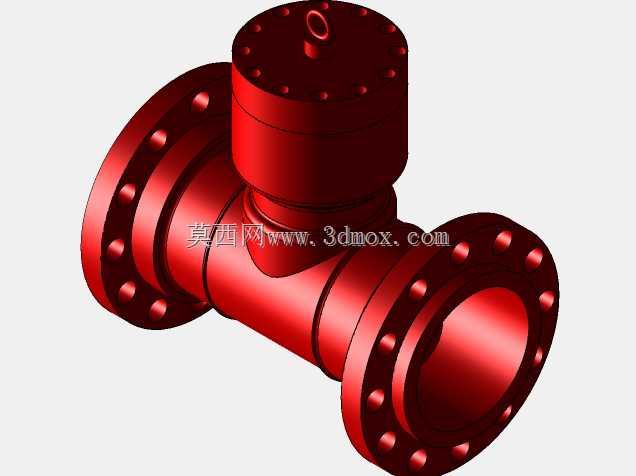

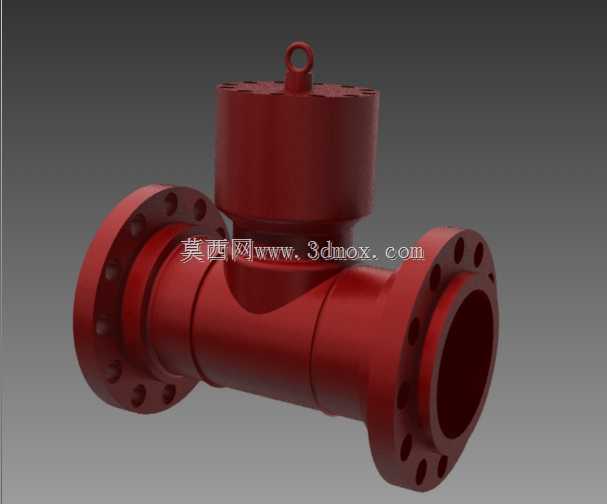

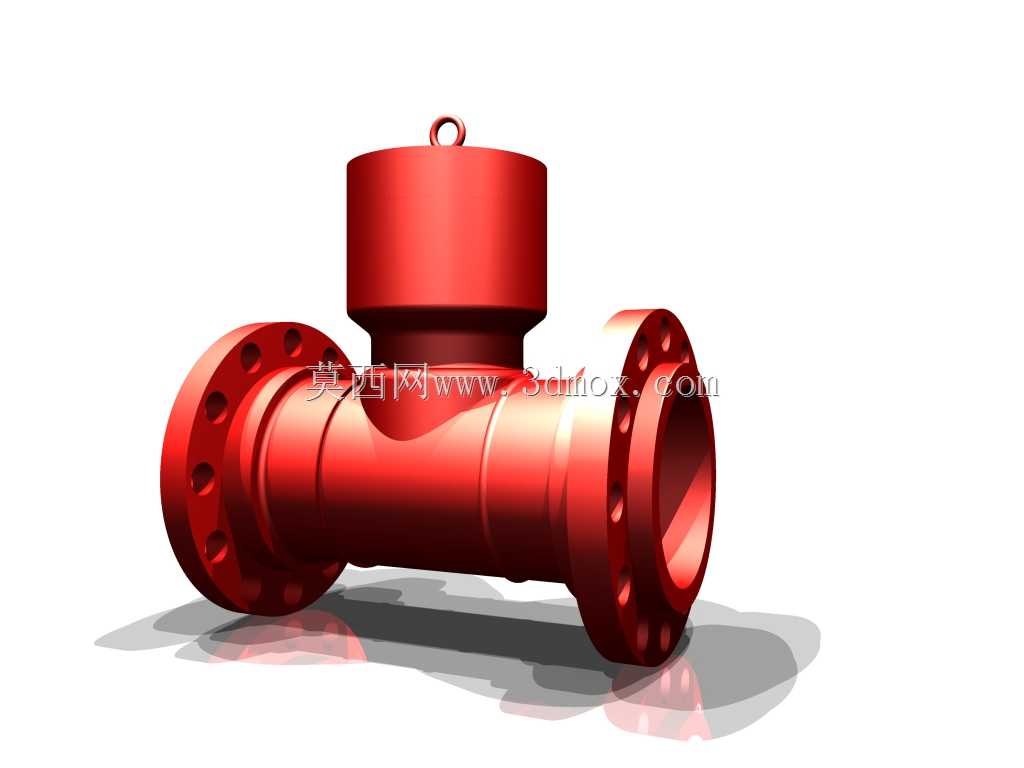

　　这款止回活塞阀主要应用于石油化工、市政给排水、热力输送等工业管路系统中，安装在泵类出口、介质流向需严格管控的管段位置，核心作用是依靠介质自身压力驱动活塞组件动作，自动阻断管路内介质的反向回流，避免下游介质倒灌造成的泵叶反转、管路压力冲击、介质泄漏等工程事故，保障整套流体输送系统的运行稳定性。从结构设计逻辑来看，该阀采用直通式流道布局，介质进出方向与管路轴线重合，相比角式结构流阻更低，介质流经阀腔时的压力损失更小，适配大流量连续输送的工况需求。两端采用标准法兰连接结构，法兰盘上均匀分布螺栓过孔，安装时可直接与同压力等级的管路法兰对接，通过螺栓预紧力配合密封垫片实现端面密封，安装对位便捷，后期维护拆卸时无需大范围挪动相邻管段，

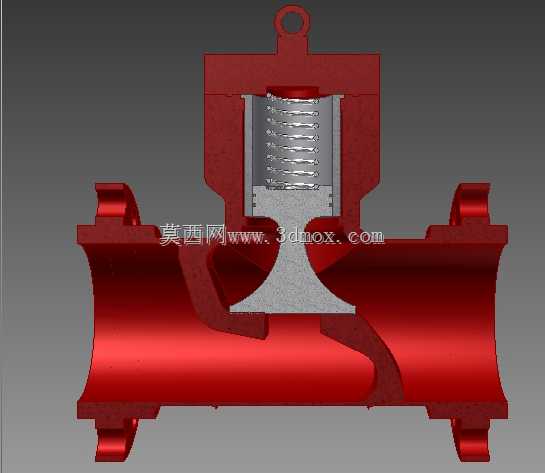

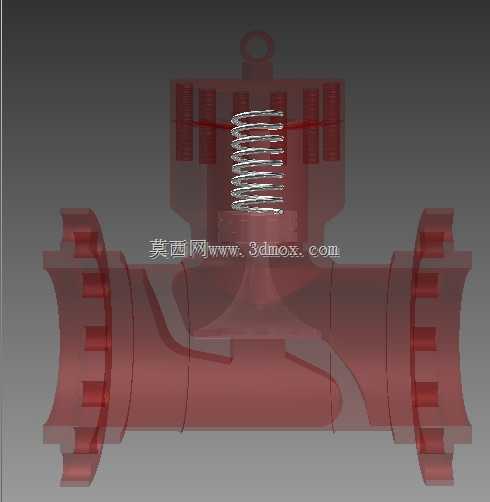

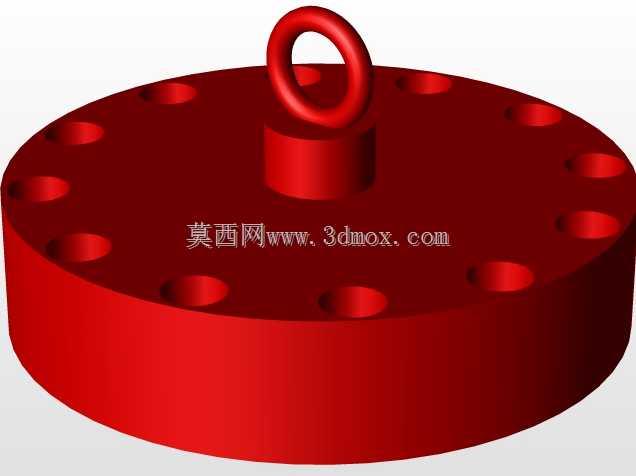

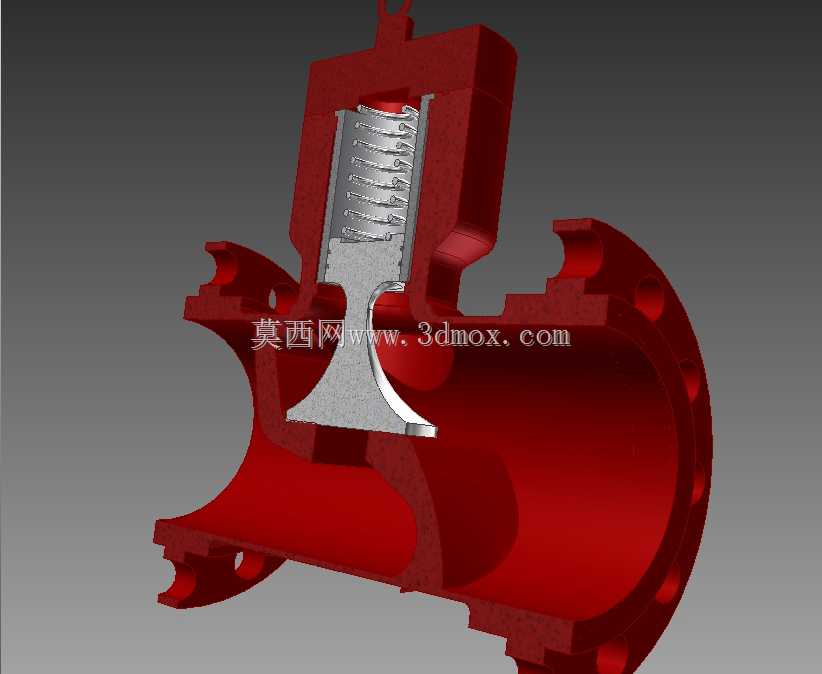

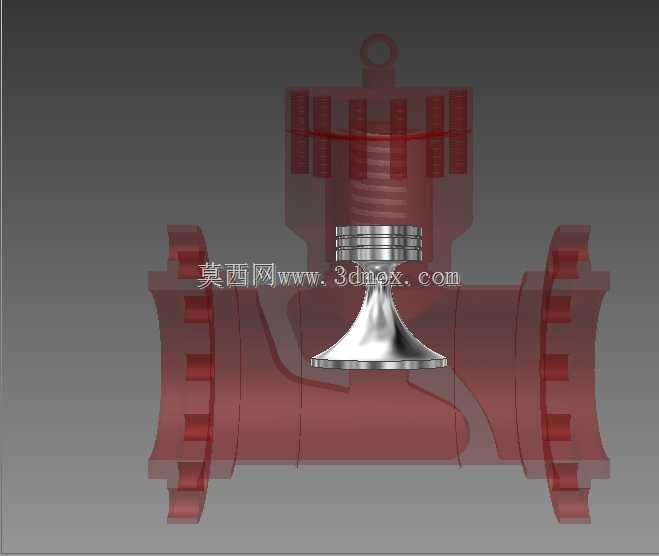

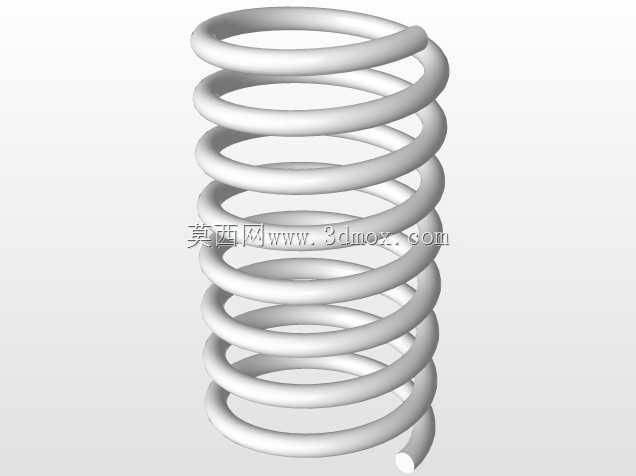

　　能有效降低现场运维的工作量。阀体上部的活塞腔采用一体式铸造成型后精加工的工艺，顶部设置吊环结构，方便现场吊装转运与安装对位，活塞组件与阀腔内壁采用高精度间隙配合，配合耐磨密封环实现动密封，活塞的行程经过精准核算，既保证正向流通时活塞能完全抬升至流道避让位置，最大化通流面积，又能在介质出现反向流动趋势时，依靠活塞自重与反向介质压力快速回落至密封座位置，实现截断动作，响应速度可满足常规工业管路的水锤防护需求。设计过程中重点考量了安装边界的适配性，阀体整体轴向长度、法兰外径、螺栓孔中心距均匹配对应公称通径与压力等级的管路安装标准，无需额外配置过渡连接件即可直接并入现有管路系统；阀体外表面做了均匀的防腐涂覆处理，

　　可适配多数常规工业环境的防腐蚀要求，活塞密封副选用耐磨耐温的密封材质，可在一定温度范围内的水、油品、弱腐蚀性介质工况下长期稳定工作。从结构细节来看，阀腔内部流道做了圆弧过渡处理，避免介质流经时出现湍流、涡旋现象，降低介质流动过程中的噪音与冲刷磨损，活塞的导向结构设置了足够长度的导向段，避免活塞动作过程中出现卡滞、偏磨问题，保证长期动作的可靠性，即使在介质含有少量固体杂质的工况下，活塞的滑动结构也能依靠介质正向流动的冲刷作用保持动作顺畅，减少卡堵故障的发生概率。
