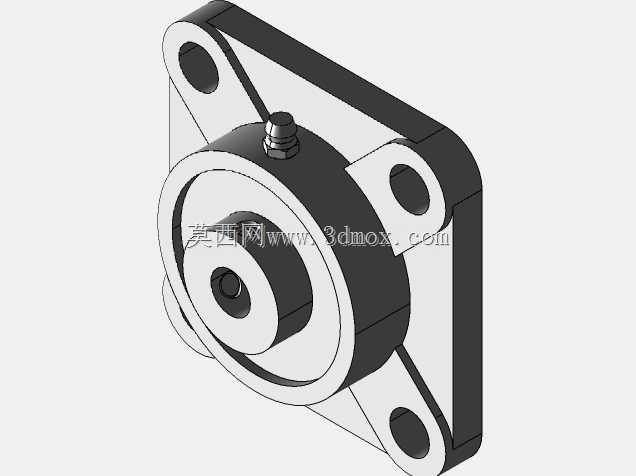

方形法兰带座外球面轴承ucf201结构

　　做输送线、小型自动化设备的结构设计时，这类方形法兰带座轴承是出镜率极高的支撑部件，很多刚入行的工程师容易忽略它的安装边界细节，导致后期装配出现干涉或者轴系跳动超差的问题。从实际应用场景来看，这类轴承常被用在轻工输送线的辊筒两端支撑、小型包装设备的传动轴定位、食品机械的从动轮安装位，因为方形安装面的四个固定孔可以直接通过螺栓锁在设备的型材立板或者焊接机架面上，不需要额外做轴承座的安装沉台，对加工精度的包容度比立式轴承座更高，尤其适合现场改制设备或者小批量非标设备的快速装配。

　　从功能特性上看，这款ucf201规格的带座轴承属于外球面球轴承和方形铸造座的组合件，轴承内圈带有顶丝结构，装配时可以直接锁紧在光轴上，不需要额外加工轴肩或者做轴用挡圈的定位槽，能补偿一定范围内的轴加工同轴度误差，对于跨距不大的轻载传动场景，这种自调心特性可以大幅降低轴系的装配应力，避免轴承因为安装别劲出现早期磨损。轴承座顶部带有注油嘴，可以在设备不停机的状态下定期补充润滑脂，适合长期连续运行的产线设备，减少停机维护的时间成本。

　　设计思路上，方形法兰的四个安装耳做了加厚过渡处理，螺栓孔位置做了锪平，保证螺栓头可以完全贴合安装面，不会因为接触面倾斜导致锁紧力不均。轴承座的腔体和外球面轴承的外圈采用间隙配合，允许轴承外圈在腔体内有小角度的偏转，以此补偿轴的挠曲变形或者安装面的垂直度误差。需要注意的是，这类轴承的安装边界要预留足够的扳手空间，四个固定螺栓的外侧要留出至少15mm的操作空间，轴伸端的长度要匹配轴承内圈的锁紧位置，顶丝的锁紧扭矩要控制在合理范围，避免顶丝拧穿内圈或者锁不紧导致轴跑内圈。

　　外形尺寸上，ucf201对应的轴径是12mm，方形法兰的边长、安装孔的中心距都有标准的系列尺寸，选型时不需要重新绘制安装孔位，直接调用标准模型就可以完成机架的开孔设计，能大幅缩短设计周期。安装时要注意四个固定螺栓的锁紧顺序，采用对角锁紧的方式，避免法兰面因为受力不均出现翘曲，导致轴承内圈和轴的垂直度超差，运行时出现异响或者温升过高的问题。在有一定腐蚀要求的场景下，还可以选择铸铁座做喷塑处理或者不锈钢材质的同规格型号，适配食品、医药行业的卫生要求。
