剖视结构带安装座双支撑轴承室

项目分类:轴承座 发布时间:2021-12-29 ID:473054
  • 剖视结构带安装座双支撑轴承室
  • 剖视结构带安装座双支撑轴承室
  • 剖视结构带安装座双支撑轴承室

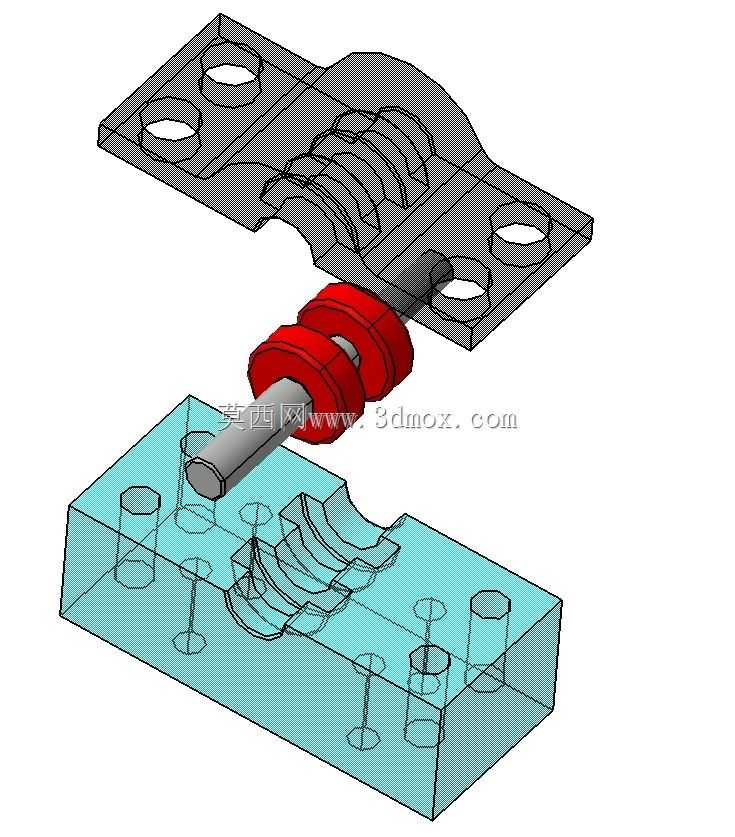

  做传动结构设计的工程师大多清楚,轴系的径向与轴向定位精度,很大程度上取决于支撑部件的结构刚性与安装基准的合理性,这款剖视展示的轴承室结构,正是针对中低载荷、固定安装场景下的轴系支撑需求做的结构设计。从实际应用场景来看,这类结构常出现在小型输送线的动力端、非标自动化设备的传动轴支撑位、小型工装夹具的旋转轴基座位置,区别于分体式轴承座的装配逻辑,这款轴承室采用一体式基座加工成型,安装面与轴承安装孔的同轴度、垂直度可以在一次装夹加工中完成保证,能有效减少装配环节的累计误差,避免轴系运转过程中出现偏磨、异响的问题。

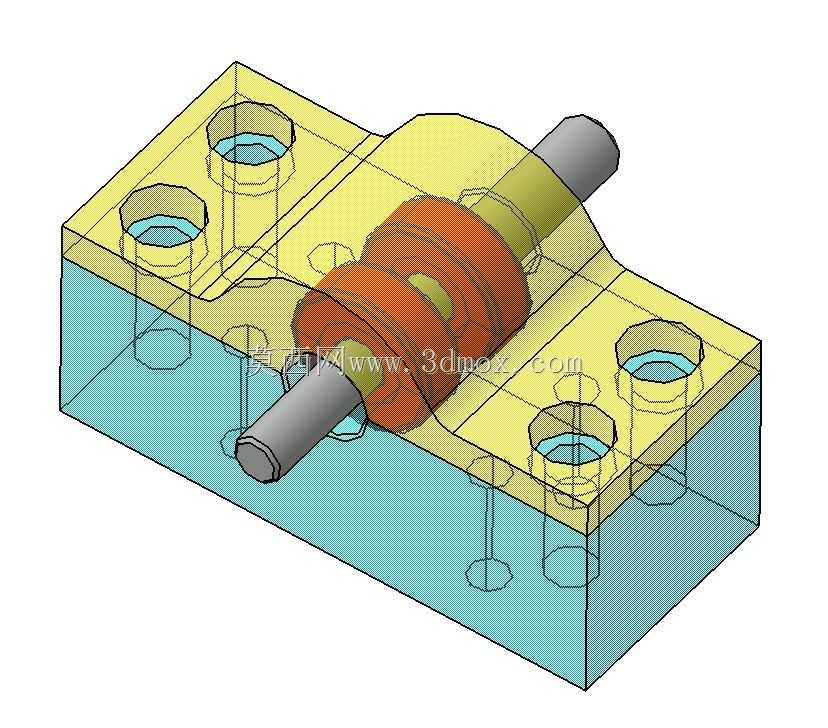

  从功能特性上看,结构预留了四个贯通的安装沉孔,孔位分布在基座的四个角点位置,安装时可以通过内六角螺栓直接将整个轴承室固定在设备的安装基板上,沉孔设计可以让螺栓头完全沉入基座内部,不会突出安装面干涉周边部件的排布;轴承安装腔采用双轴承位设计,可以同时容纳两个深沟球轴承或者角接触轴承,既可以承受径向载荷,也能承受一定数值的双向轴向载荷,适配的轴径可以根据腔体内径做匹配调整,中间的轴肩位置可以实现轴承内圈的轴向定位,端盖安装位预留的台阶结构,可以配合压盖实现轴承外圈的轴向固定,避免轴承在运转过程中出现窜动。

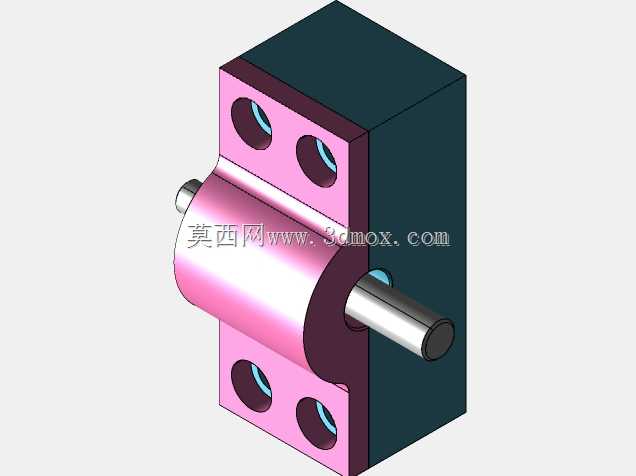

  设计思路上,这款结构没有采用多余的减重镂空,基座底部做了整面的平面加工,保证和安装基板的接触面积足够大,受力时压强分布更均匀,不会因为局部应力集中导致基座变形;轴承腔的外壁做了圆弧过渡处理,既可以减少加工时的应力集中,也能提升整个腔体的结构刚性,在承受径向冲击载荷时不容易出现开裂变形。从安装边界来看,整个基座的长宽尺寸控制在紧凑范围内,四个安装孔的中心距按照标准螺栓排布做了预留,安装时不需要额外做适配加工,只要在安装基板上对应位置打好螺纹孔就可以完成固定;轴承腔的中心高度做了统一基准设计,和同系列的传动部件配合时,不需要额外调整轴系的中心高,能大幅缩短设备的装配调试周期。日常维护时,只需要拆开两端的压盖就可以完成轴承的润滑脂加注或者更换,不需要将整个基座从设备上拆卸下来,后期运维的便捷性也有充分考虑。
