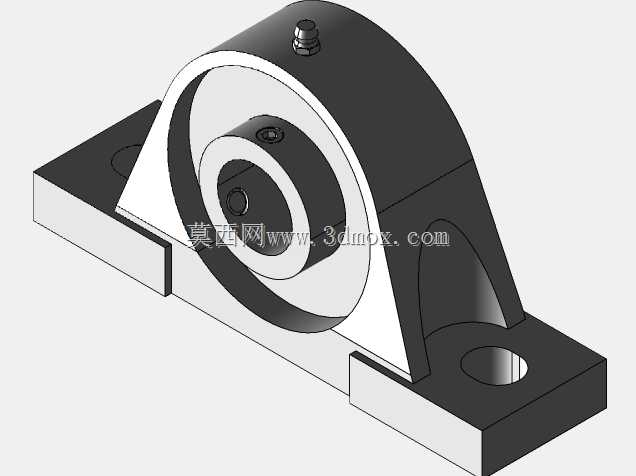

带立式安装座的外球面轴承支承结构

　　这类带立式座的外球面轴承单元，在轻工输送线、小型农机、食品加工设备的传动布局里应用极广，核心作用是给旋转的光轴提供径向支承，同时补偿轴系安装时产生的少量同轴度误差，不用额外加工复杂的轴承安装孔位，大幅降低现场装配的调试难度。从结构设计逻辑来看，整个单元分为轴承本体与铸造支座两部分，轴承内圈带有顶丝结构，装配时直接将轴穿入内圈孔，拧紧顶丝即可完成轴与轴承的周向固定，不需要额外加工轴肩、键槽等定位结构，对小负载、转速中等的传动场景适配性极强。支座采用立式菱形底座结构，两个安装孔分布在支承主体的两侧下方，安装时直接通过螺栓穿过底座孔固定在设备的安装机架面上即可，不需要制作复杂的轴承安装腔体，对设备框架的加工精度要求很低，

　　非常适合型材搭建的简易设备、现场改造的旧设备升级场景。外形尺寸上，支承主体的圆弧过渡结构完全匹配轴承外圈的球面配合面，当轴出现小角度偏斜时，轴承外圈可以在座孔内做微量转动自动调心，避免轴承因为轴系不对中出现早期磨损，延长整套传动部件的使用寿命。底座的安装孔距、中心高都遵循通用的行业互换尺寸，同型号的单元可以直接替换不同厂家的同规格产品，不需要重新改动设备的安装孔位，备件替换的通用性极强。设计时特意在轴承顶部预留了注油嘴安装位，后期维护时可以直接通过注油嘴向轴承内部补充润滑脂，不用拆解整套支承结构，日常维护的操作门槛很低。轴承两侧自带密封结构，能阻挡日常运行中环境里的粉尘、碎屑进入轴承滚道，在多粉尘的生产车间、

　　户外露天的农机设备上也能稳定运行，不会因为异物侵入快速失效。底座的铸造结构做了加厚处理，在承受径向冲击负载时不会出现底座断裂的问题，支承刚性完全满足常规中小功率传动的负载需求，安装时只需要保证底座安装面的平面度在合理范围内，拧紧固定螺栓后就能直接投入使用，不需要反复调整轴系的同轴度，能大幅缩短设备的装配调试周期。
