手动内螺纹切削攻丝工具结构设计

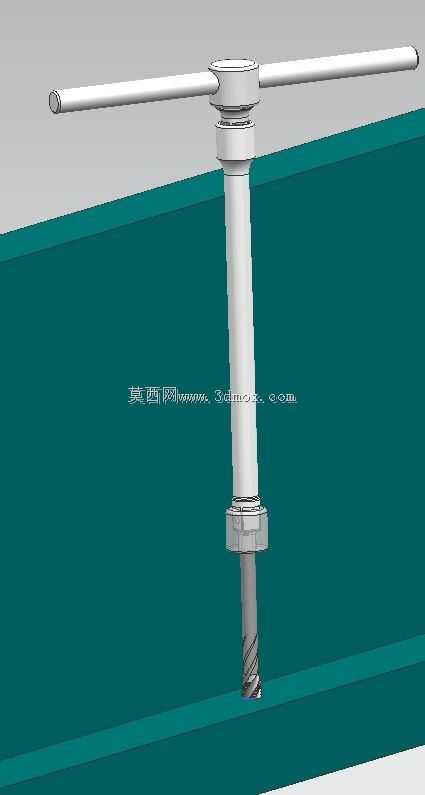

　　这款手动螺纹切削工具主要面向小批量零件加工、设备现场维保、装配调试环节的内螺纹加工需求，在没有机动攻丝设备的作业场景下，可完成不同规格内螺纹的切削成型作业，尤其适合钣金件、型材件、小型结构件的现场攻丝作业，能避免工件转运到机加工工位的周转成本，也适配设备安装现场的螺纹修复、补加工需求。整体结构采用T型横杆加导向杆的布局，横杆部分做了等径圆杆设计，握持旋转时受力均匀，不会出现局部硌手的问题，横杆与中心杆体采用可拆卸的连接结构，可根据作业空间的大小更换不同长度的横杆，狭窄空间内换用短横杆即可完成操作，开阔空间换长横杆可获得更大的攻丝扭矩，应对硬度稍高的工件材质。中心导向杆部分做了阶梯轴结构，上部的限位轴肩可以控制攻丝的进给深度，

　　避免攻丝过深导致工件报废，杆身的圆柱段与工件预制底孔可形成自然导向，保证攻丝过程中丝锥与工件端面垂直，不会出现螺纹歪斜、烂牙的问题。下部的丝锥夹持结构采用快换夹头设计，可适配不同规格的直槽丝锥、螺旋槽丝锥，夹头内部做了方孔定位结构，与丝锥尾部的方头配合传递扭矩，不会出现攻丝过程中丝锥打滑的问题，夹头外侧的锁紧螺母可快速完成丝锥的装夹与拆卸，更换丝锥不需要额外的辅助工具。设计过程中充分考虑了手动作业的受力特性，整体杆体采用高强度合金钢材质，表面做了防锈处理，可适应车间多油污、多切削液的作业环境，杆身的直线度控制在0.02mm以内，保证攻丝过程中导向精度，夹持部分的同轴度公差控制在0.015mm以内，避免丝锥摆动导致的螺纹孔径超差。

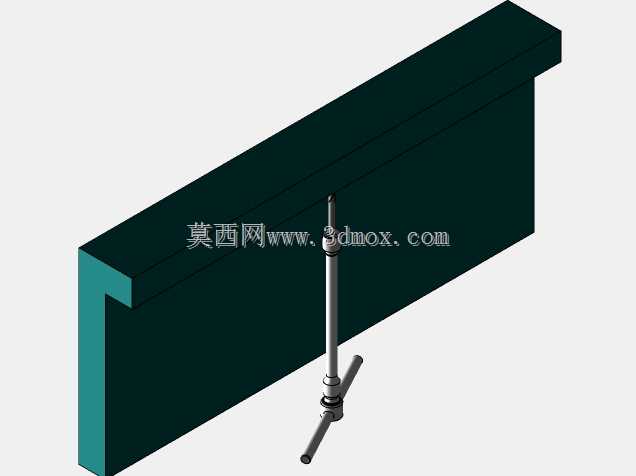

　　作业时只需将丝锥装入夹头锁紧，对准工件预制好的底孔，双手握持横杆匀速旋转，同时施加轴向进给压力即可完成螺纹切削，过程中可根据排屑情况定期反转排屑，避免切屑堵塞导致丝锥折断。工具的整体外形尺寸适配常规M3到M12规格的内螺纹加工需求，安装时不需要额外的固定基座，可直接手持操作，作业边界不受工件安装位置的限制，无论是水平放置的工件还是垂直立面、仰角位置的工件都可完成攻丝作业，结构简单可靠，维护成本低，是装配车间、维保班组、小型加工坊必备的手动加工工具。
