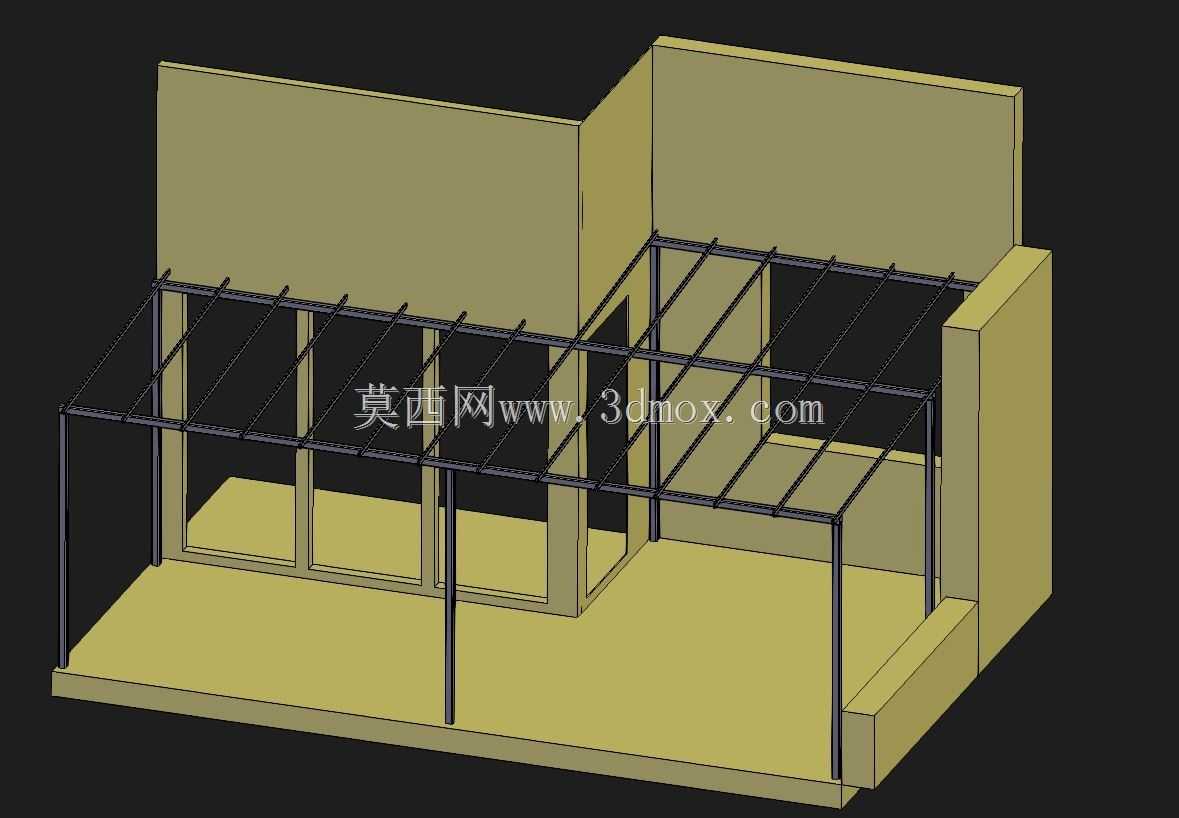

住宅露台钢结构遮阳挡雨棚框架设计

　　该结构主要应用于民用住宅顶层露台、商业建筑外摆露台的顶部围护场景，核心作用是为露台区域提供遮阳挡雨的顶部支撑框架，可在框架上方铺设阳光板、钢化玻璃或者彩钢瓦等面板，形成半开放的户外使用空间，避免露台区域直接暴露在日晒雨淋下，同时不破坏原有建筑墙体的主体承重结构。从设计思路来看，整体框架采用矩形方管作为主受力构件，竖向支撑柱沿露台外侧边缘均匀布置，柱底与露台地面的预埋件通过螺栓连接，避免直接破坏原有露台的防水层；横向主梁一端与建筑外墙的后置埋件焊接固定，另一端搭接在竖向支撑柱的顶端，形成悬挑加简支的混合受力体系，相比纯悬挑结构能大幅降低对墙体埋件的受力要求，适配更多老旧住宅外墙承载力不足的场景。次梁沿主梁垂直方向等距排布，

　　间距控制在600mm到800mm之间，匹配常规阳光板、夹胶玻璃的标准幅宽，减少面板裁切损耗，次梁与主梁采用角焊缝连接，节点处增设三角加劲肋，提升框架整体抗风载能力，避免高层露台在强风天气下出现框架晃动异响。安装边界方面，竖向支撑柱的定位需避开露台原有排水坡度的最低点，距离露台边缘至少预留100mm的安装操作空间，与墙体连接的后置埋件需避开墙体内的水电管线走向，埋件锚固深度不小于100mm，确保连接可靠性。框架整体外挑尺寸根据露台实际进深调整，常规外挑跨度控制在2.5m到4m之间，既保证下方活动区域有足够的遮蔽范围，又不会因跨度过大导致主梁挠度过大影响结构安全。所有钢构件在出厂前需做热镀锌防腐处理，

　　现场焊接完成后需对焊口位置补刷防锈漆与面漆，适配户外高湿度、高紫外线的使用环境，延长结构整体使用寿命。在实际选型适配时，可根据所在地区的基本风压、雪压值调整方管的壁厚规格，沿海强风区域可适当加密竖向支撑柱的排布间距，提升整体结构的抗倾覆能力，框架顶部可预留排水槽安装位，引导顶部雨水向预设排水点排放，避免雨水沿框架边缘滴落影响露台使用。
