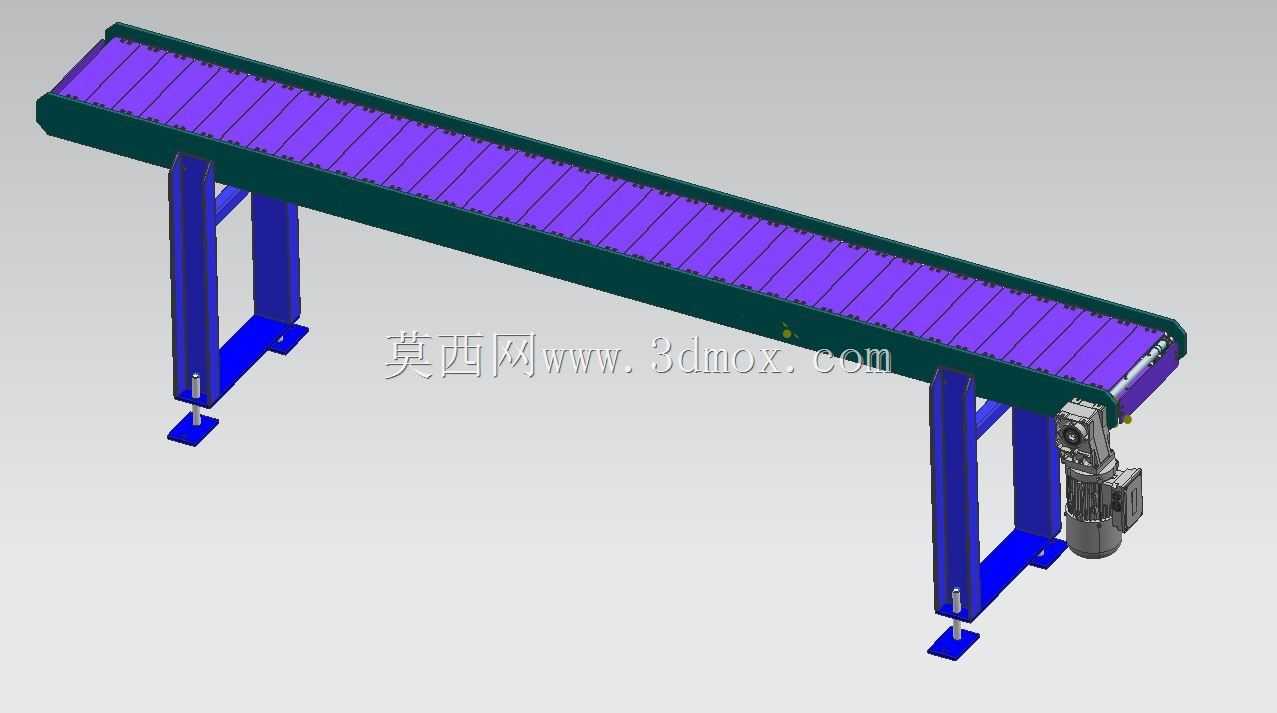

工业用紫面蓝架皮带输送设备结构

　　这款带式输送结构的设计，首先要考虑的是车间内不同工位间的物料转运需求，不管是五金加工件的工序流转、包装线的成品输送，还是装配工位的配件配送，这类平直皮带线都能适配常规的水平输送场景，相比人工转运能大幅降低重复搬运的劳动强度，也能避免工件周转过程中的磕碰损伤。从结构设计来看，整体采用落地式支腿支撑，支腿底部配置可调脚杯，安装时可以根据地面平整度调整整体水平度，避免皮带运行时出现跑偏的问题，支腿与主框架采用螺栓连接，方便后期拆解运输与现场组装，不需要复杂的焊接作业就能完成安装。输送面采用整面紫色防滑皮带，表面平整且摩擦力适中，既可以输送箱装、袋装的规整物料，也能承载一定重量的异形加工件，不会出现物料打滑停滞的情况；

　　驱动端配置集成式减速电机，直接安装在设备端部的驱动辊位置，省去了复杂的链传动或带传动中间结构，传动效率更高，后期维护时只需要定期检查减速电机的润滑状态与皮带张紧度即可，日常运维难度很低。设计过程中特意控制了设备的整体宽度，适配车间内常规的人行通道预留尺寸，不会占用过多的生产区域空间，两侧的主框架采用折弯型材焊接成型，刚性足够支撑常规工业生产中的物料重量，不会因为长期承重出现框架变形的问题。端部的辊筒做了腰型孔安装设计，安装与后期维护时可以调整辊筒的前后位置，以此调节皮带的张紧程度，避免皮带长期运行松弛后出现打滑、跑偏的故障；支腿的高度设计也考虑了常规作业台的高度匹配，输送面高度可以对接多数生产设备的出料口，

　　不需要额外做转接结构就能实现物料的自动衔接输送。在实际应用场景里，这类输送设备既可以单台独立使用，完成两个固定工位间的短距离物料转运，也可以多台拼接组成长距离的输送线，还能根据生产需求搭配挡边、导向条、检测传感器等附件，实现物料的分流、定位、检测等扩展功能，适配不同行业的生产输送需求。建模时对各个连接位置的螺栓孔、安装位都做了精准还原，不管是用来做设备方案的布局演示，还是拆解参考做结构优化，都能直接提取对应的结构尺寸，不需要再重新测绘支腿、框架、驱动端的配合尺寸，能大幅缩短同类输送设备的设计周期。
