可移动轻型平皮带输送设备结构设计

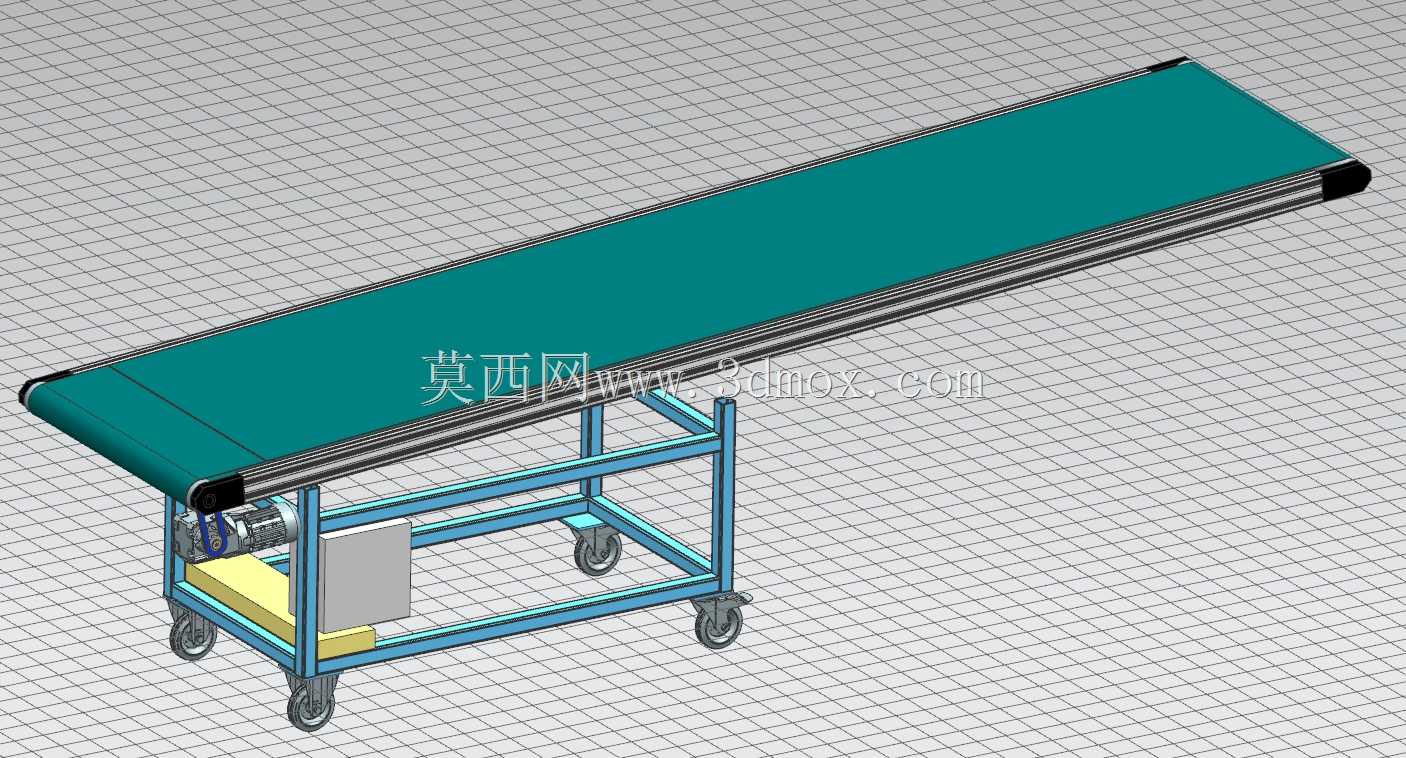

　　这款可移动带式输送设备，核心适配车间内零散工位间的短距离物料转运场景，常见于电子组装线旁的工件周转、包装工序间的成品输送、仓储区域的箱装物料短驳，解决固定输送线无法覆盖的临时、变动性输送需求，避免人工反复搬运带来的效率损耗与工件磕碰风险。设备采用平皮带作为承载输送面，带宽900mm、输送段总长4000mm，输送面高度适配常规作业台与仓储笼的接料高度，安装时无需预埋固定件，底部配置的四个万向脚轮带刹车结构，推移到位后踩下刹车即可锁定设备位置，可快速切换作业点位，适配多品种小批量生产的柔性产线布局需求。设计阶段优先考虑设备的移动灵活性与运行稳定性，机架采用方管焊接框架结构，底部增设横向与斜向支撑筋，避免长距离输送段出现机架挠度变形，

　　保障皮带运行时不出现跑偏、跳带问题；驱动端配置减速电机直连驱动辊，传动结构紧凑，减少多余传动环节的功率损耗，张紧机构设置在设备尾部，通过调节螺栓调整从动辊的前后位置，可快速调整皮带张紧度，日常维护无需拆解主体框架，操作便捷。设备的电控组件集中安装在机架下部的安装板上，布线沿机架方管内腔排布，避免外露线路被物料剐蹭，同时预留急停按钮安装位，可根据现场作业需求在设备两端加装控制按钮，适配不同工位的操作习惯。输送面两侧无突出挡边结构，可适配宽度略大于带宽的不规则工件输送，也可根据后续使用需求加装侧挡条、工作台附件，拓展设备的使用场景；脚轮的安装座采用加厚钢板焊接在机架支腿底部，单轮承重满足整段设备满载输送时的载荷需求，

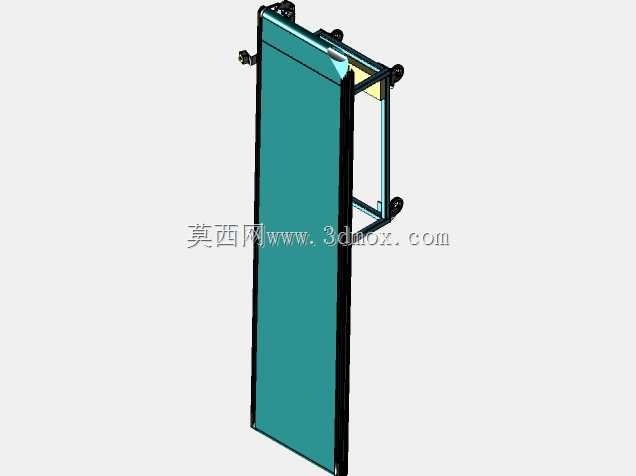

　　推移过程中无明显晃动感，刹车锁定后设备在运行时无位移偏移。从结构建模细节来看，所有转动部位均预留了标准轴承的安装位，驱动辊与从动辊的同轴度公差在建模时已做约束，避免装配后出现辊筒卡滞问题；皮带的建模采用实体贴合方式，还原实际安装时的张紧状态，可直接用于后续的工程图导出与物料清单统计，为设备的加工制作提供准确的结构参考。
