同轴式多级齿轮传动减速装置结构设计

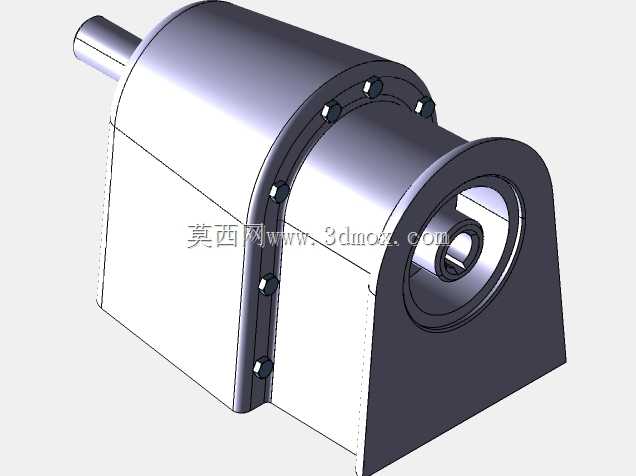

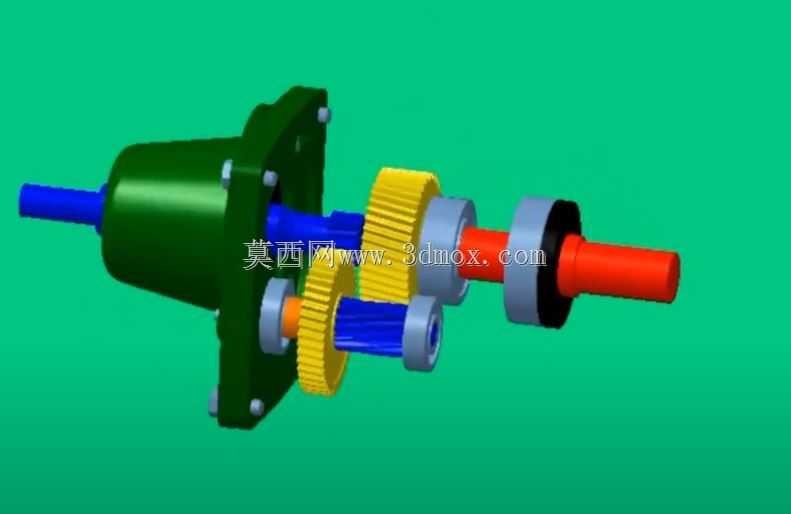

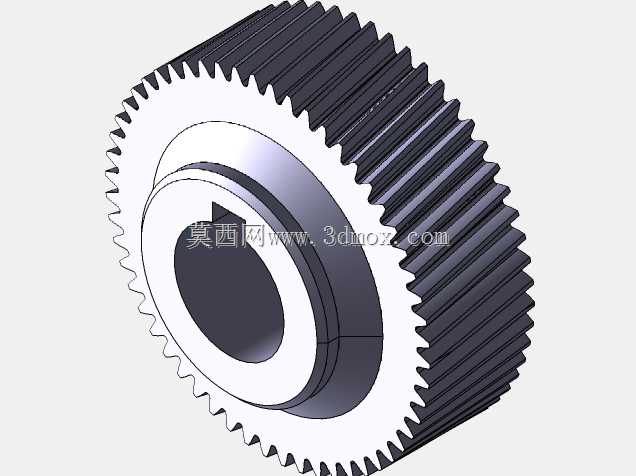

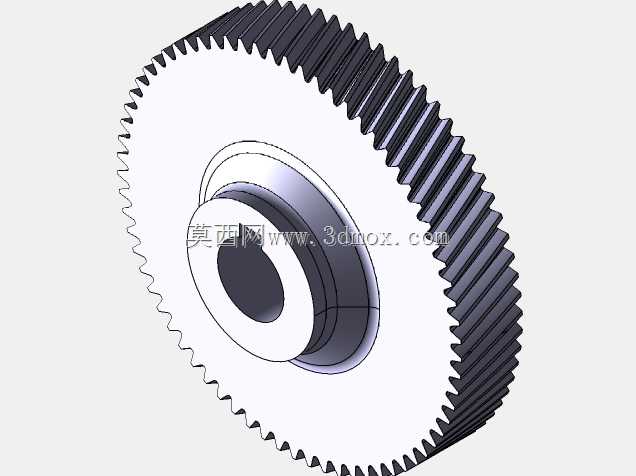

　　这类齿轮减速装置常被布置在原动机与工作执行机构之间的动力传输链路中，在轻工输送、小型农机、自动化生产线的辅助驱动单元里应用广泛，核心作用是匹配原动机的高转速输出与执行端需要的低转速大扭矩工况，同时承担传动系统的扭矩放大、转速匹配功能，避免执行机构直接承接原动机的高转速导致负载冲击、扭矩不足的问题。从结构布局来看，该装置采用同轴式输入输出轴设计，输入轴与输出轴处于同一轴线上，能大幅缩减传动单元的径向安装尺寸，适配安装空间局促、对传动同轴度有要求的设备安装场景，比如小型输送带的驱动端、包装设备的辊筒驱动工位，都可以直接通过法兰端盖完成与设备机架的固定，不需要额外设计复杂的转接安装座。内部传动采用多级圆柱齿轮啮合的结构形式，

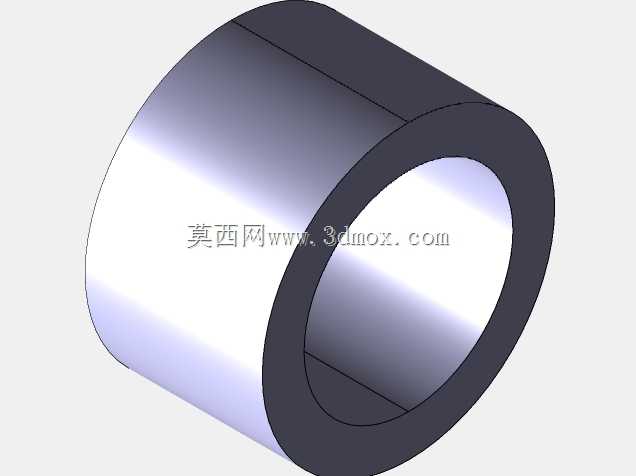

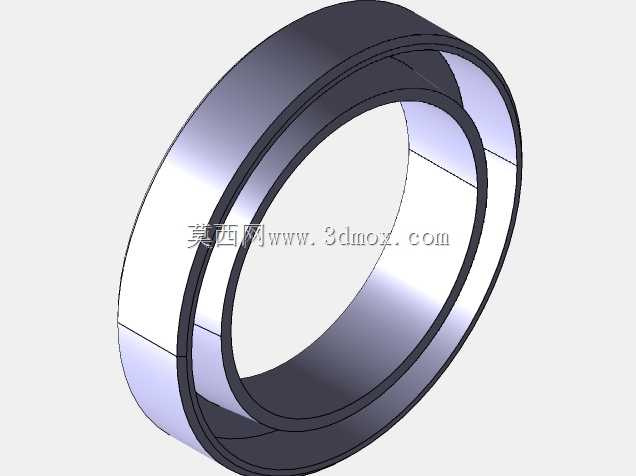

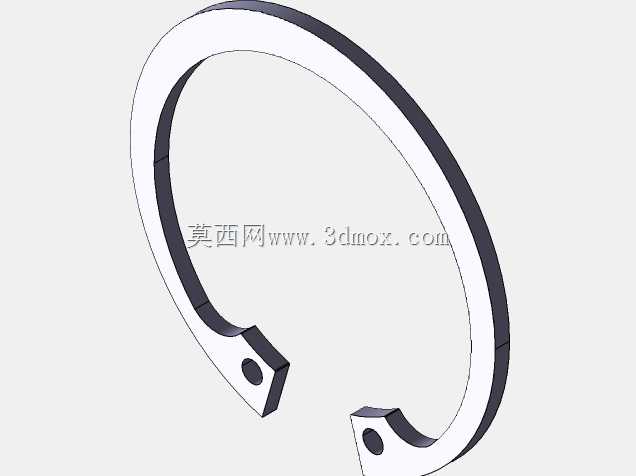

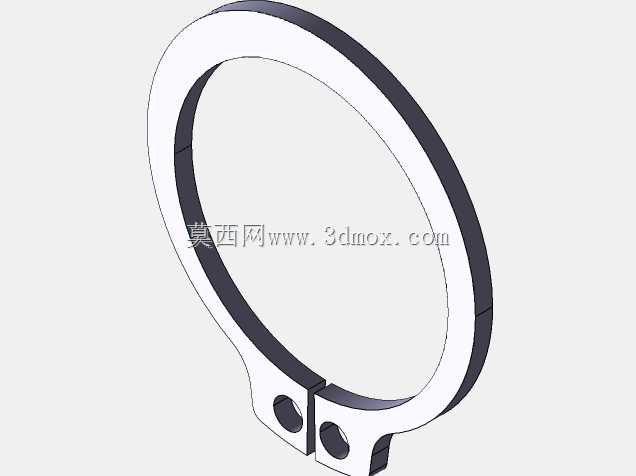

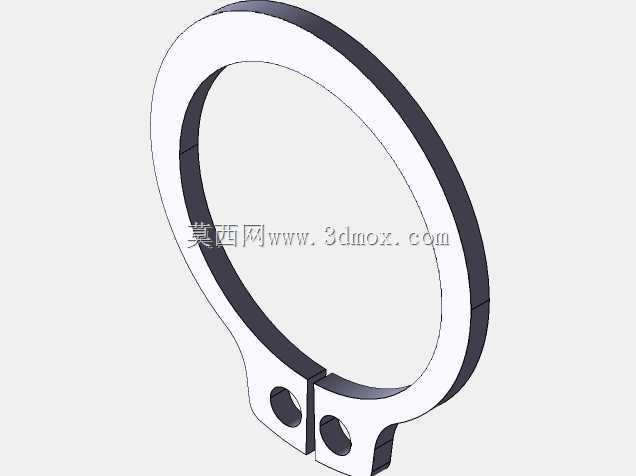

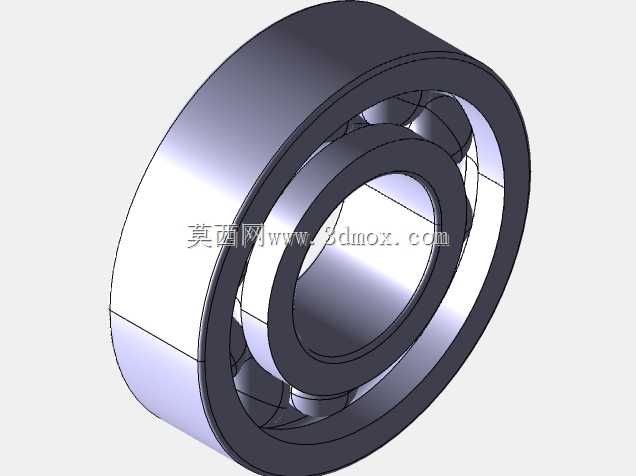

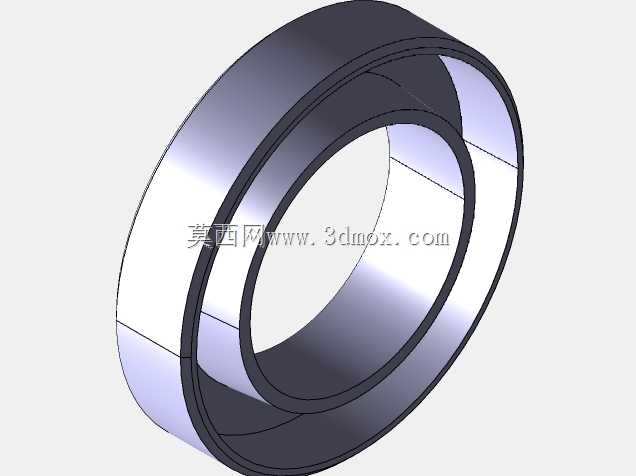

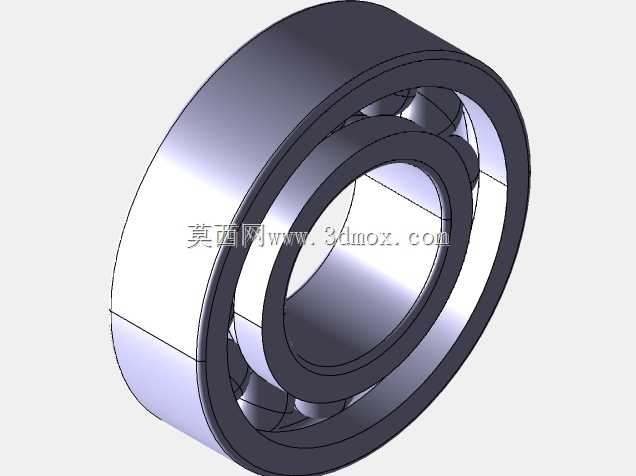

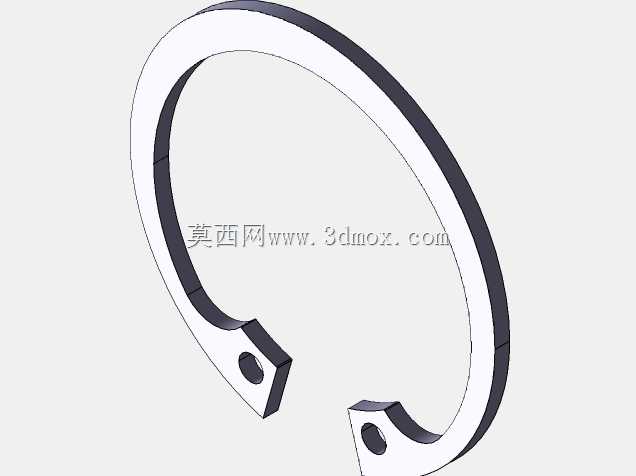

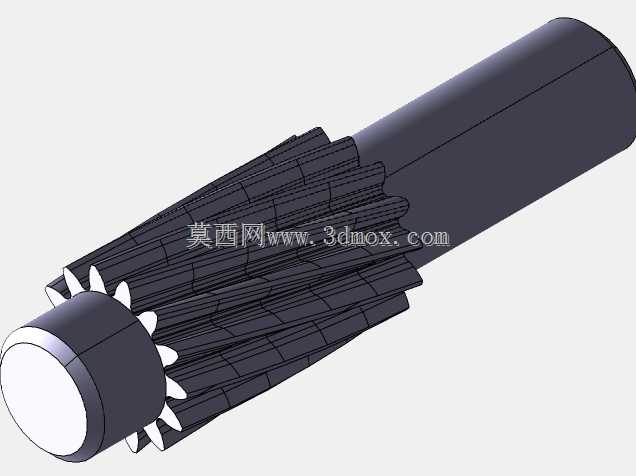

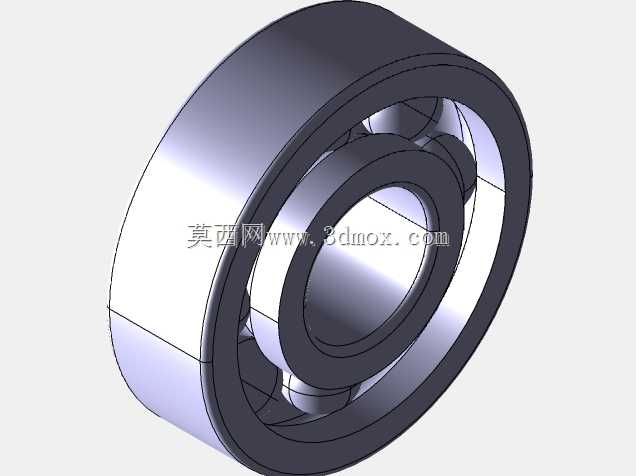

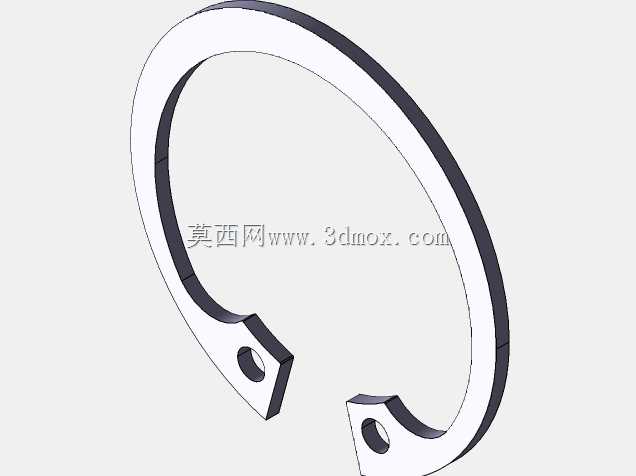

　　不同齿数的齿轮依次啮合实现转速的逐级降低，齿轮与轴之间通过平键实现周向固定，轴系上布置的轴套、挡圈结构用于限定齿轮的轴向位置，避免传动过程中齿轮出现轴向窜动导致啮合偏载、齿面异常磨损的问题。输入端的法兰端盖做了加厚的安装止口设计，安装时可以直接嵌入设备机架的对应定位孔内，保证减速装置与原动机输出轴的同轴度，降低轴系运转过程中的附加径向载荷，延长轴承与齿轮的使用寿命。设计这类传动结构时，首先需要根据目标工况的传动比、额定输出扭矩确定各级齿轮的模数、齿数配比，同时要核算轴系的挠度与轴承的额定动载荷，保证在满负载工况下轴系的变形量处于齿轮啮合允许的范围内，避免出现齿面接触不均、传动卡滞的问题。齿轮的齿宽参数需要结合径向安装空间做平衡，

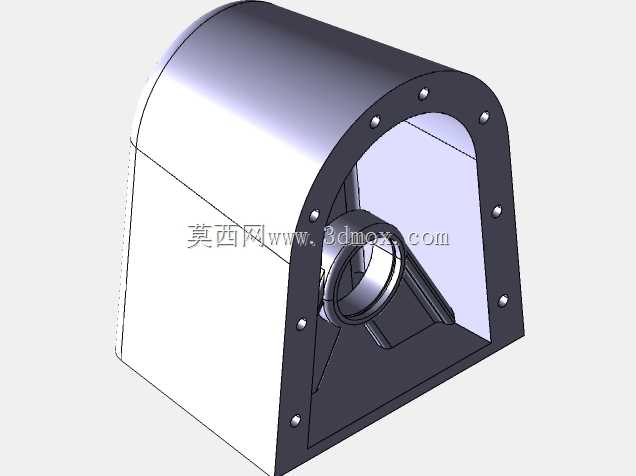

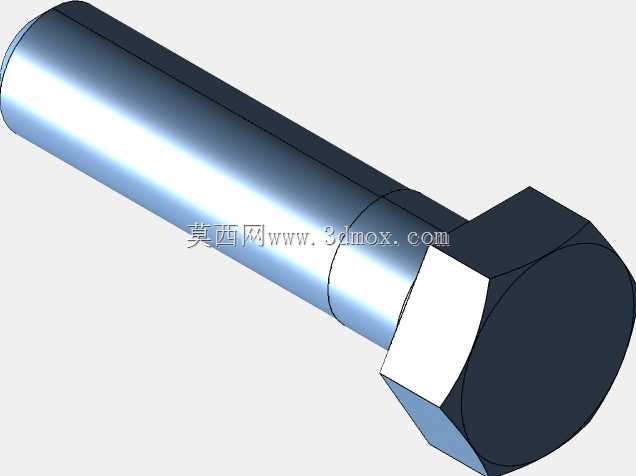

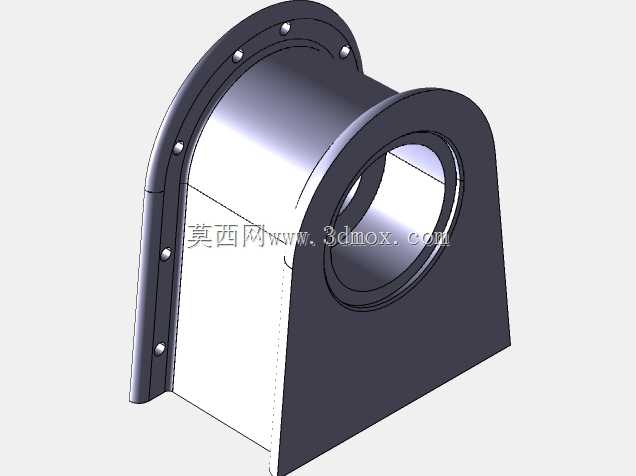

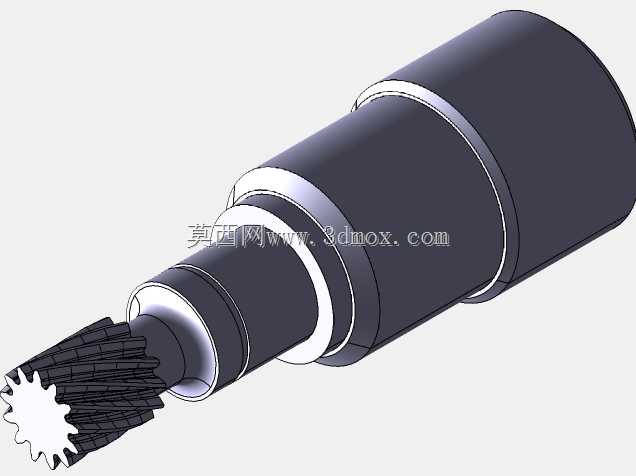

　　齿宽过大会导致轴向尺寸增加，齿宽过小则会提升齿面接触应力，加剧齿面磨损。输入轴端预留的轴伸长度可以适配不同规格的联轴器、带轮连接，输出轴端的轴径尺寸按照额定输出扭矩做了匹配设计，能够直接连接执行机构的输入轴或者驱动辊筒，不需要额外做轴径转接。整个壳体采用一体化的铸造型腔结构，既可以容纳内部的齿轮与润滑介质，也承担整个传动单元的支撑刚度，壳体上的安装螺栓孔位置按照通用安装尺寸做了布局，能够适配多数常规小型驱动工位的安装孔位，降低现场安装的改造成本。传动过程中，各级齿轮的啮合间隙通过轴套的厚度尺寸做微调，保证齿轮啮合侧隙处于合理区间，既可以避免侧隙过小导致的传动卡滞、温升过高，也能避免侧隙过大导致的传动回差过大、传动精度不足的问题，适配对传动平稳性有一定要求的中低速传动场景。
