立式重载传动装置带操作平台结构设计

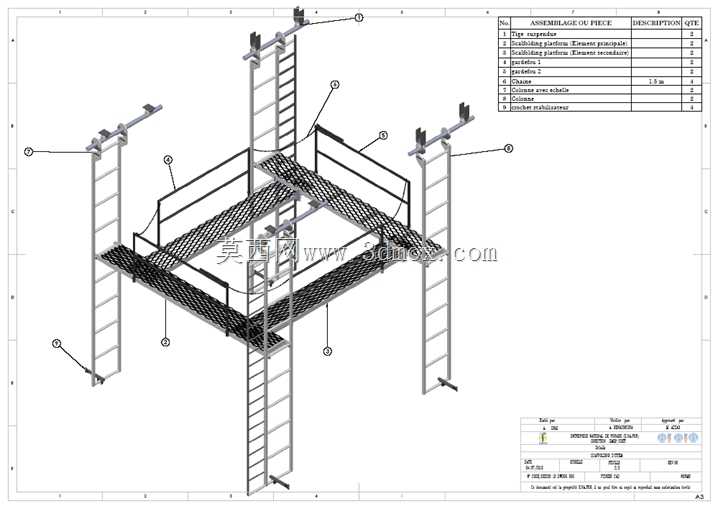

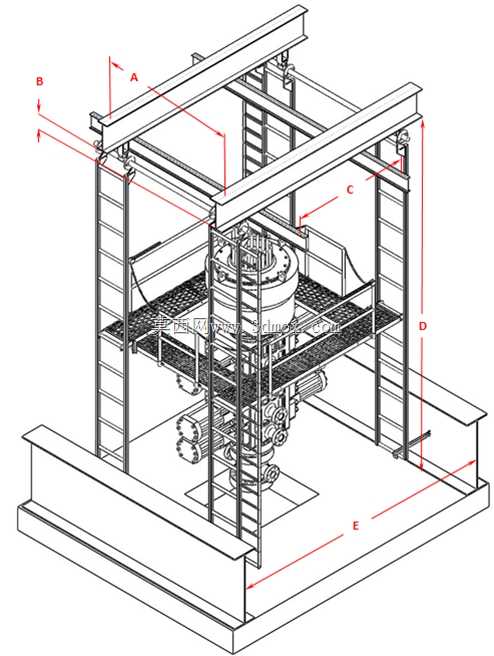

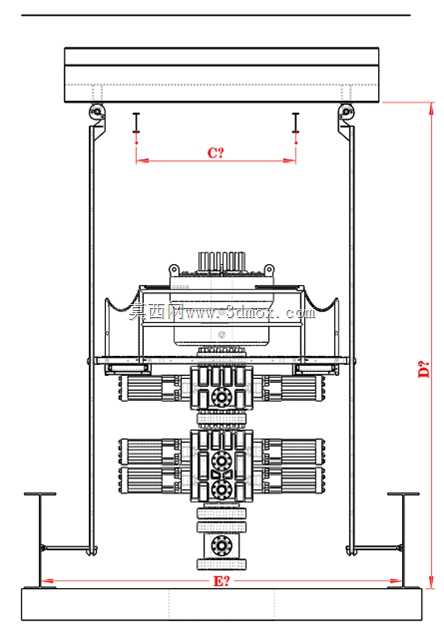

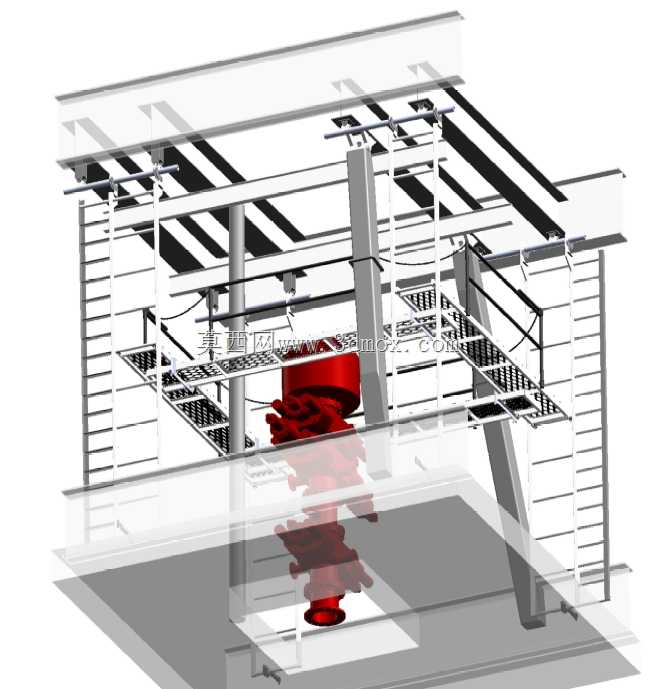

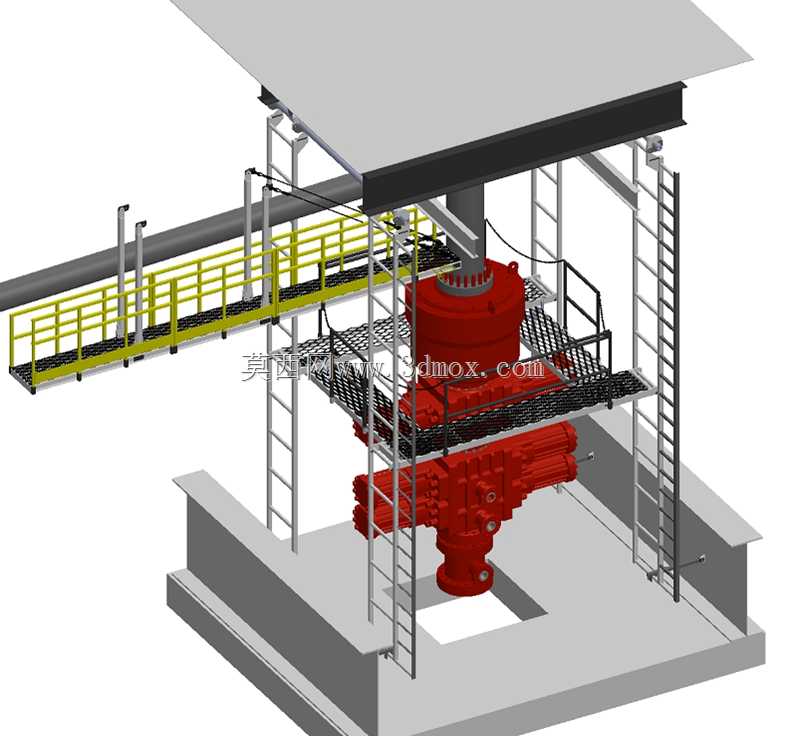

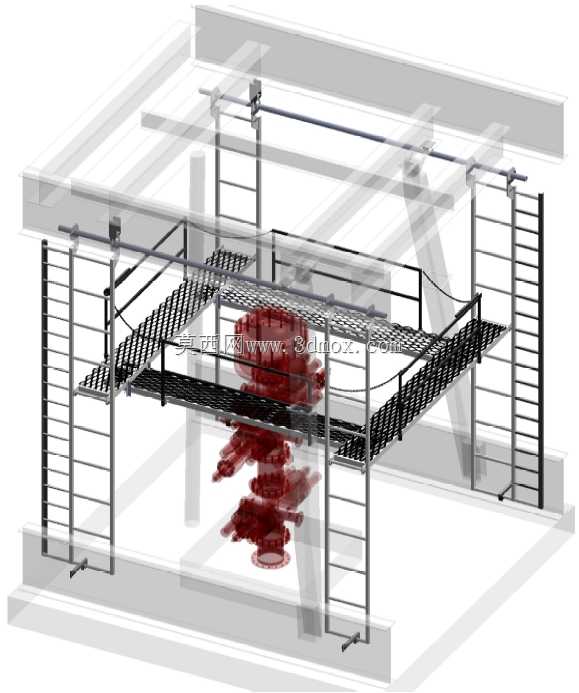

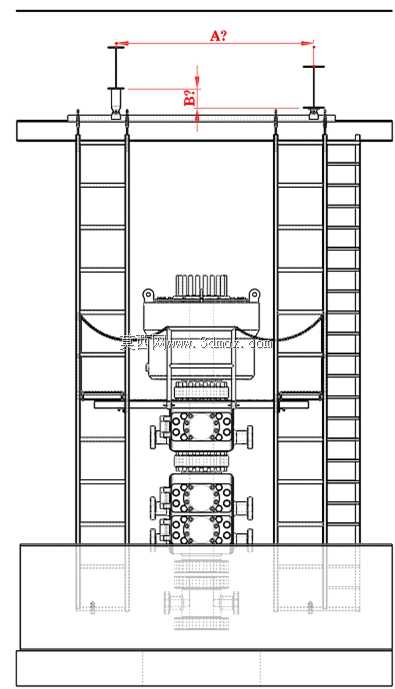

　　这套三维结构针对矿山、建材、冶金行业的立磨类重载工况设计，核心承载单元为立式多级齿轮传动总成，承担大扭矩输入输出的动力转换职能，匹配上部磨机磨盘的旋转驱动需求，可在高粉尘、连续重载的生产场景下长期稳定运行。设计阶段首先明确安装边界：底部依托混凝土基础预留的方形安装坑定位，传动总成下部输出端直接伸入坑内对接下部负载，上部通过法兰结构与上方磨机的机架平台刚性连接，整体安装高度需匹配上下工序的设备接口公差，避免后期对接出现同轴度偏差。操作平台采用分层式布局，上层环形平台紧贴传动总成上部的法兰区域，设置1.2米高的安全护栏与防滑钢格板踏板，供运维人员日常检查设备密封、紧固件状态使用；侧面延伸的通长走道对接厂区原有巡检通道，

　　走道同样设置双侧护栏，走道下方预留管线敷设空间，可容纳润滑管路、冷却管路、传感器线缆的排布，避免管线外露受落料砸损。双侧直爬梯连接上下平台与地面基础，爬梯踏棍采用防滑圆钢，外侧设置护笼，满足高空作业的安全规范要求，爬梯与平台的连接位置避开传动总成的检修拆卸空间，后期拆解设备部件时无需额外拆除爬梯结构。传动总成采用卧式输入、立式输出的结构形式，输入轴对接水平方向的驱动电机，内部通过多级圆柱齿轮、锥齿轮的传动组合实现扭矩放大与转向转换，壳体采用高强度铸钢材质，外部设置加强筋提升重载下的结构刚性，壳体表面预留多个观察窗与油位检测接口，方便日常运维时查看内部齿轮啮合状态与润滑油液位。设计过程中重点校核了平台的承载能力，

　　上层平台按每平方米200kg的均布活荷载计算，可同时容纳3名运维人员携带工具开展作业，走道按每平方米150kg的巡检荷载设计，所有钢结构连接节点采用螺栓加焊接的复合连接形式，既保证安装精度，又避免长期受设备振动影响出现连接松动。底部混凝土基础的预埋螺栓位置与传动总成底部的安装孔位一一对应，安装时先完成传动总成的找平找正，再逐层拼装平台、爬梯与护栏结构，所有钢结构件表面做防腐防锈处理，适配工业车间的多粉尘、易腐蚀环境。
