多工位联机冲压液压生产线设备结构

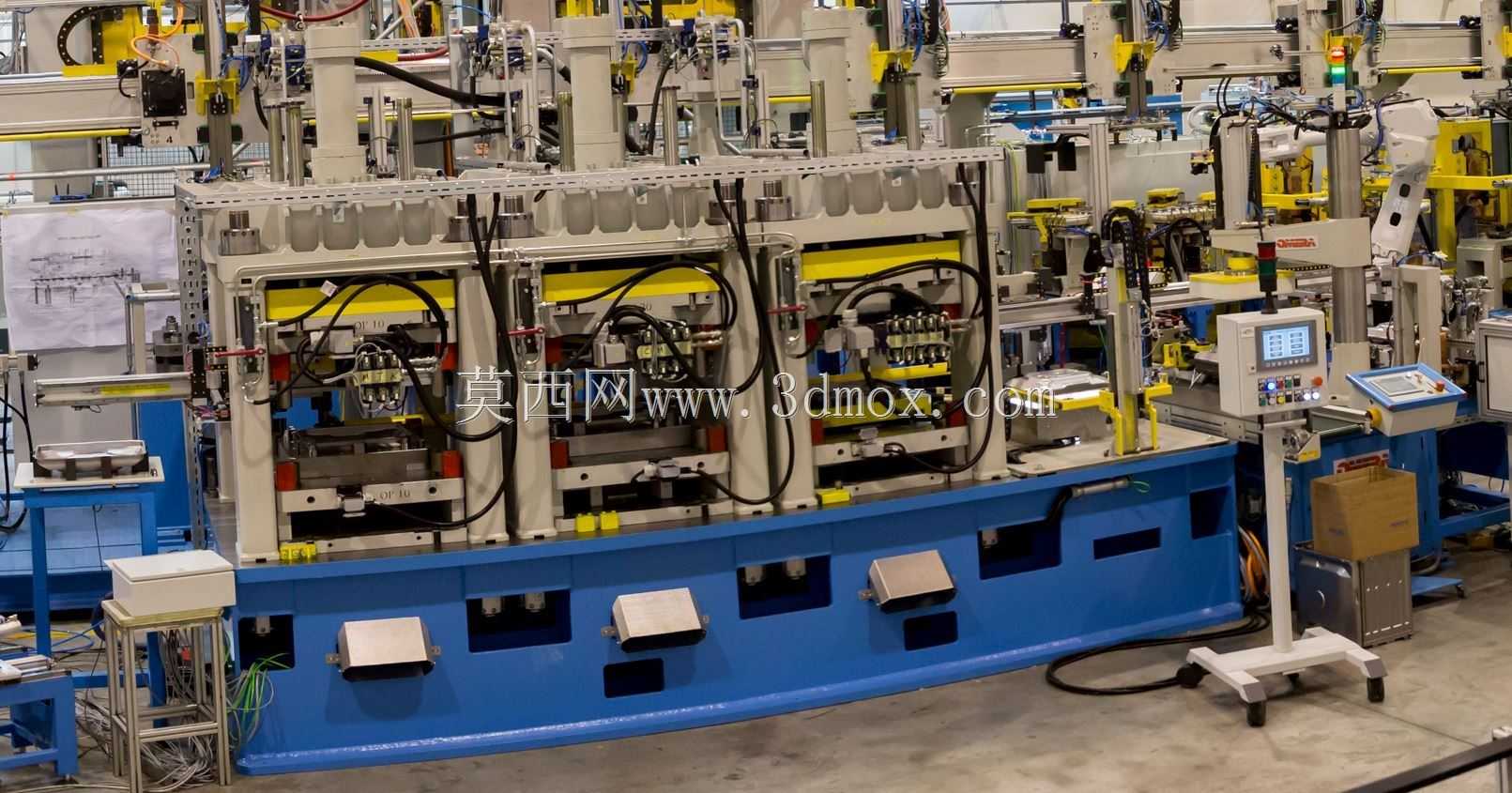

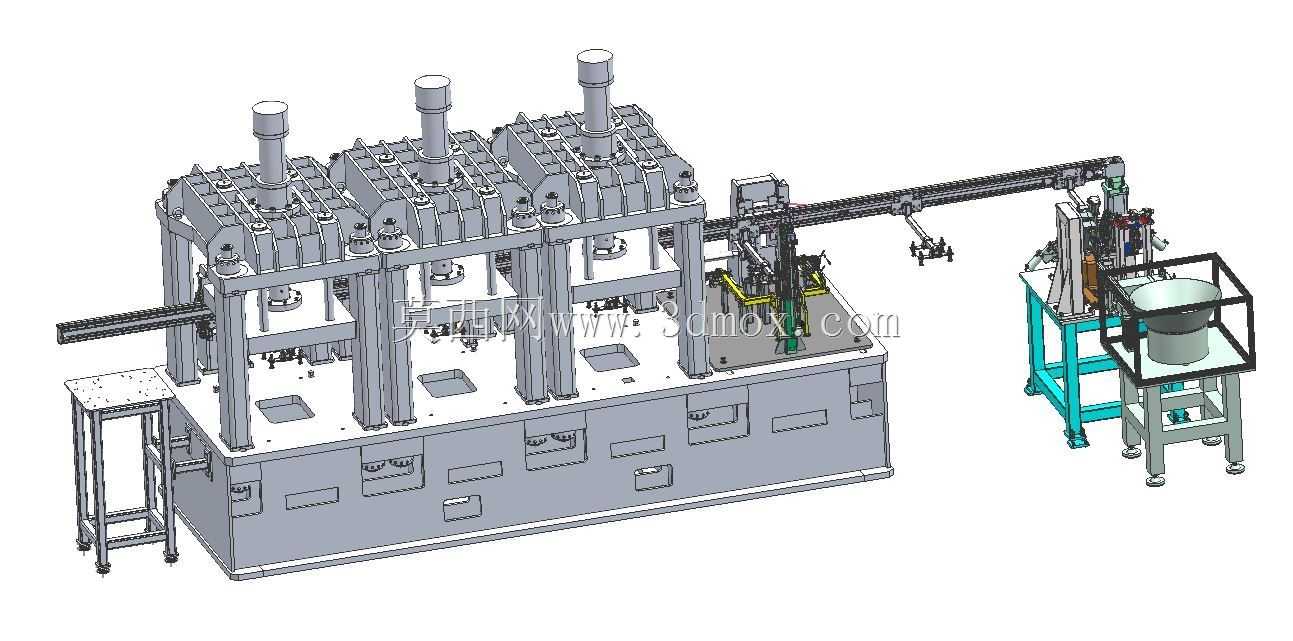

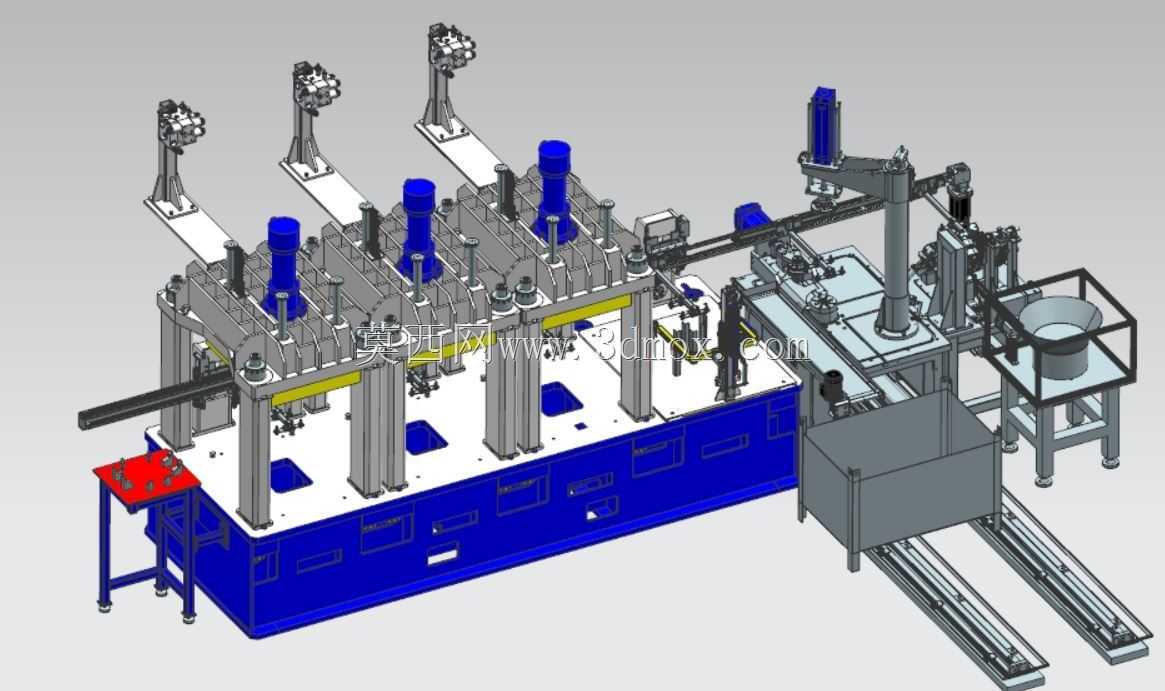

　　这套联机冲压液压设备主要面向中小型金属冲压件的批量连续加工场景，常见于家电五金配件、汽车小型结构件、3C金属壳体的冲压成型工序，可替代单台离散排布的冲压设备，减少工序间的人工转运成本，降低工件在多次装夹中产生的定位误差。设备整体采用三工位冲压主机搭配联机自动输送机构的布局，主机部分采用整体式铸铁床身作为承载基础，床身内部预留液压站安装腔与电气布线通道，三个独立冲压单元沿工件输送方向直线排布，每个单元顶部设置独立的液压驱动缸，可根据不同工序的成型压力需求单独配置缸径参数，分别完成冲裁、拉伸、整形等不同冲压工序，各工位的冲压行程、保压时间可独立调节，适配不同工艺参数的工件加工需求。输送机构采用桁架式直线导轨搭配气动夹爪的结构，

　　横跨三个冲压工位与上下料端，导轨安装面与主机工作台面保持平行度公差要求，夹爪可根据工件外形更换适配的夹头，完成工件在各工位间的自动转序，进料端设置工件定位台与待料缓存位，可对接前序的片料上料机构，出料端搭配成品接料装置与不合格品分拣工位，实现从片料到成型件的全流程连续加工。设计过程中优先考虑了设备的安装边界与运维空间，主机底部设置可调式垫铁安装位，无需额外浇筑复杂地基，地面平整度满足常规工业厂房要求即可完成调平安装，设备两侧预留液压管路维护通道与电气柜检修空间，各冲压工位的模具安装区域采用标准化T型槽结构，适配常规规格的冲压模具快速装夹，模具更换时可通过侧面的吊装位完成模具吊运，无需拆解主机外防护结构。

　　冲压工位的安全防护采用光栅与防护门联动的结构，当人员进入冲压作业区域时设备可自动触发停机保护，输送机构的运动区域设置透明防护挡板，避免加工过程中碎屑飞溅伤人，液压系统采用集成式阀组布局，减少管路接头的渗漏风险，管路排布沿床身内部的走线槽固定，避免外露管路被工件剐蹭损坏。
