冲压设备用L型定位压合工装结构

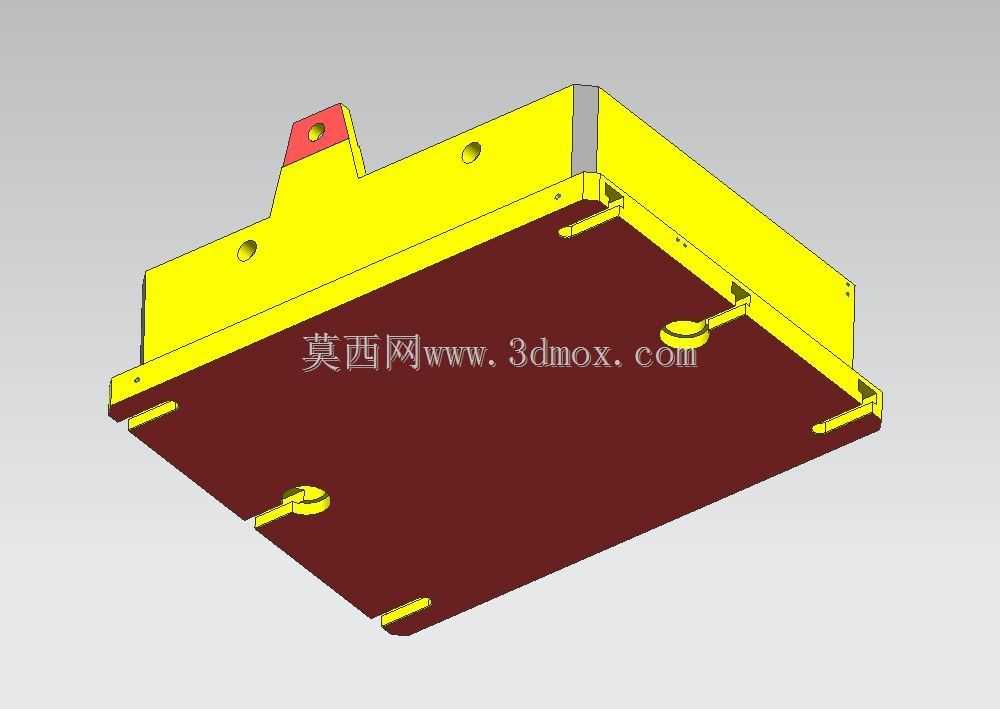

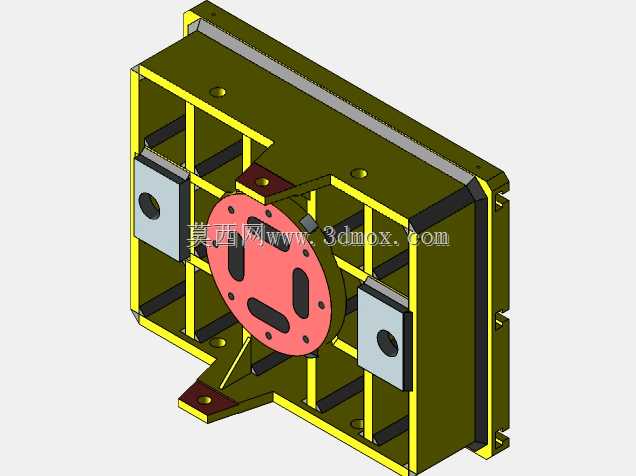

　　这款压合部件主要应用于冲压产线的工件定位压装工位，在薄板类五金件冲压成型后的工序流转中，承担工件边缘压合、定位固定的作用，避免冲压过程中工件出现位移、翘边问题，保障冲压尺寸精度。从结构设计来看，整体采用L型折弯钣金主体，深棕色的承载底板作为工件放置基准面，边缘均匀分布的卡扣式定位凸台，可快速卡入待加工工件的预设定位孔，无需额外锁紧机构就能实现工件的快速装夹，适配厚度0.8-2mm的冷轧板、镀锌板工件压合作业。黄色的折弯立边作为压合施力结构，立边上预留的多个圆形安装孔，可通过螺栓与压力机的滑块驱动端连接，立边顶部延伸出的带孔红色凸耳，用于安装到位检测传感器，当压头下行至预设工位时，凸耳触发行程开关，反馈压合到位信号，避免过压损伤工件。

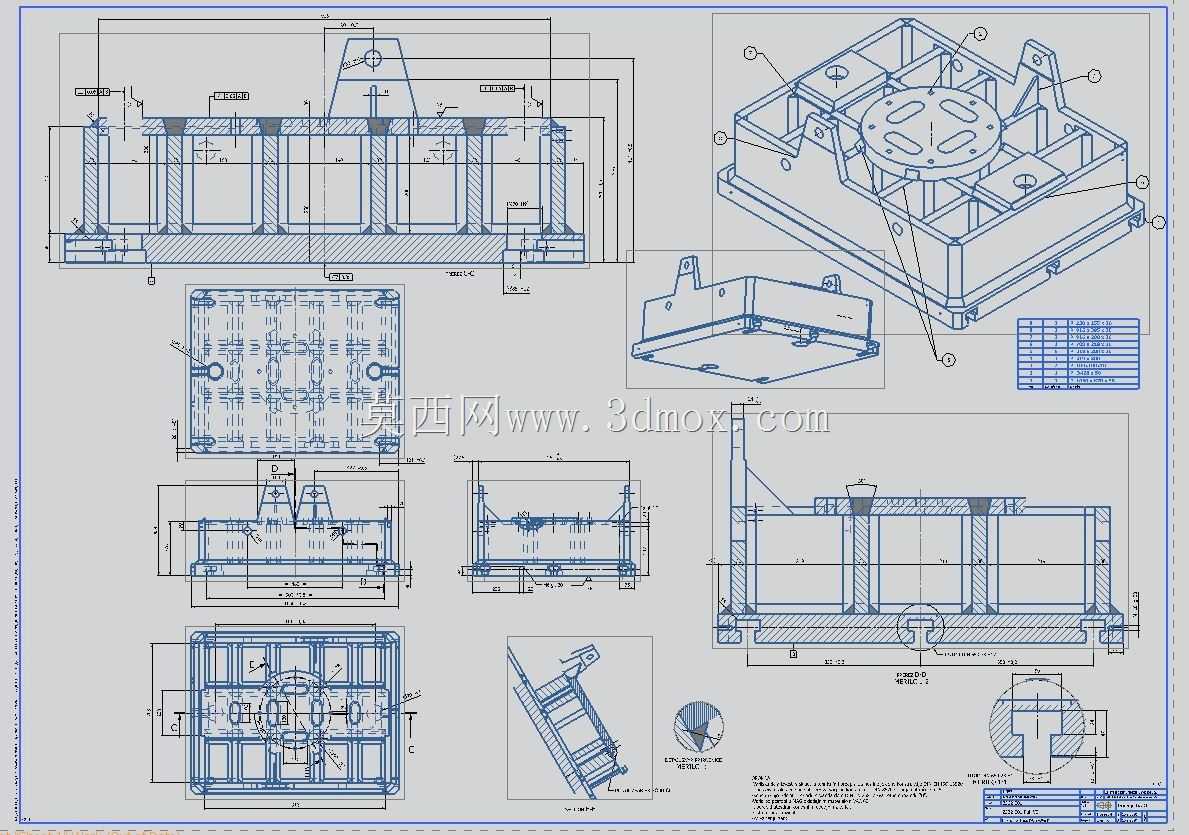

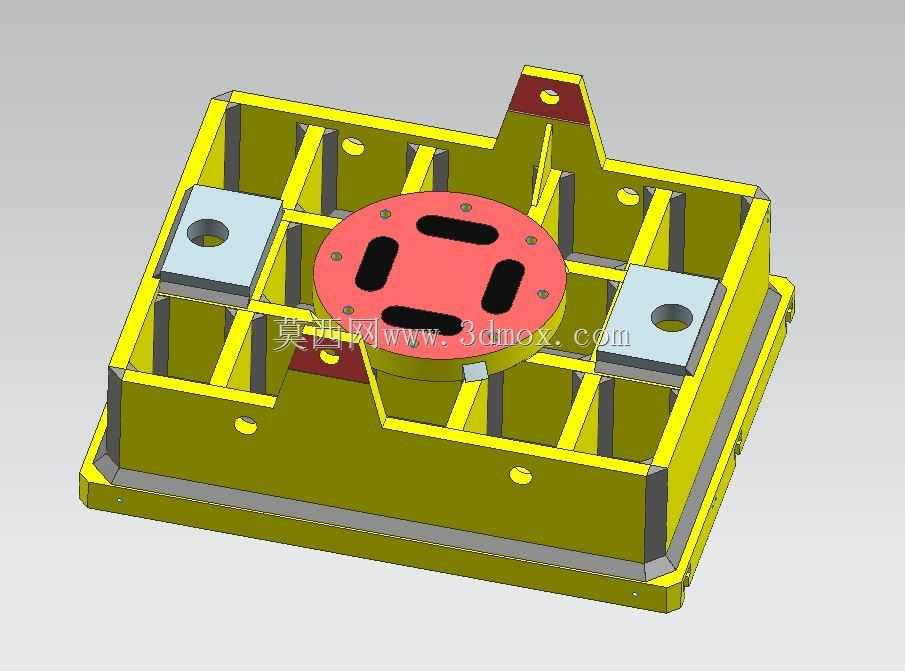

　　设计阶段充分考虑了安装边界的适配性，底板的整体尺寸控制在300mm*250mm范围内，立边高度为80mm，可适配多数中小型开式压力机的滑块安装位，不需要对设备原有安装结构做额外改造就能直接换装。立边与底板的折弯处做了R3mm的圆角过渡，避免长期受冲压交变应力出现折弯处开裂问题，所有安装孔的位置度公差控制在0.1mm以内，保障压头下行时的施力面与工件承载面平行度达标，不会出现压合偏斜导致的工件报废问题。在实际产线应用中，这类压头通常搭配对应的下模工装使用，当工件放置在下模定位完成后，压头随滑块下行，立边的压合面先接触工件边缘，逐步将工件翘曲部位压平，底板上的圆形压合凸台会对应工件上的预留点位，完成局部点位的压铆或压印作业，

　　单次压合作业时长可控制在2秒以内，能匹配每分钟20-30次的冲压节拍，大幅提升薄板类工件的压装加工效率。结构上没有采用复杂的焊接拼接结构，整体为单块钣金折弯成型，减少了拼接带来的装配误差，长期使用后的结构形变率控制在0.05mm以内，维护时仅需要检查定位凸台的磨损情况，磨损超差后可直接更换凸台配件，不需要整体更换压头，有效降低产线的工装维护成本。
