工业厂区架空式综合管线猫道结构

　　这套架空猫道结构主要服务于厂区集中敷设的工业管线区域，日常运维中，巡检人员可借助该走道完成管线阀门操作、跑冒滴漏排查、保温层破损修复等常规作业，避免直接踩踏管线造成的形变损伤，也能在多管线并行排布的狭窄区域留出安全的通行空间，尤其适配化工、制造厂区内多层管线叠加的布设场景，不用额外搭设临时脚手架就能完成全段管线的运维作业。从结构设计逻辑来看，整个猫道采用立柱悬挑支撑的形式，竖向支撑构件直接生根于管线支墩或周边结构梁面，避开下方管线的敷设路径，不会挤占管线安装、热胀冷缩的位移空间。走道面板采用防滑格栅设计，既可以降低整体结构自重，也能避免雨天、凝露天气走道面积水打滑，两侧的防护栏杆按照工业作业防护标准设置横杆间距，

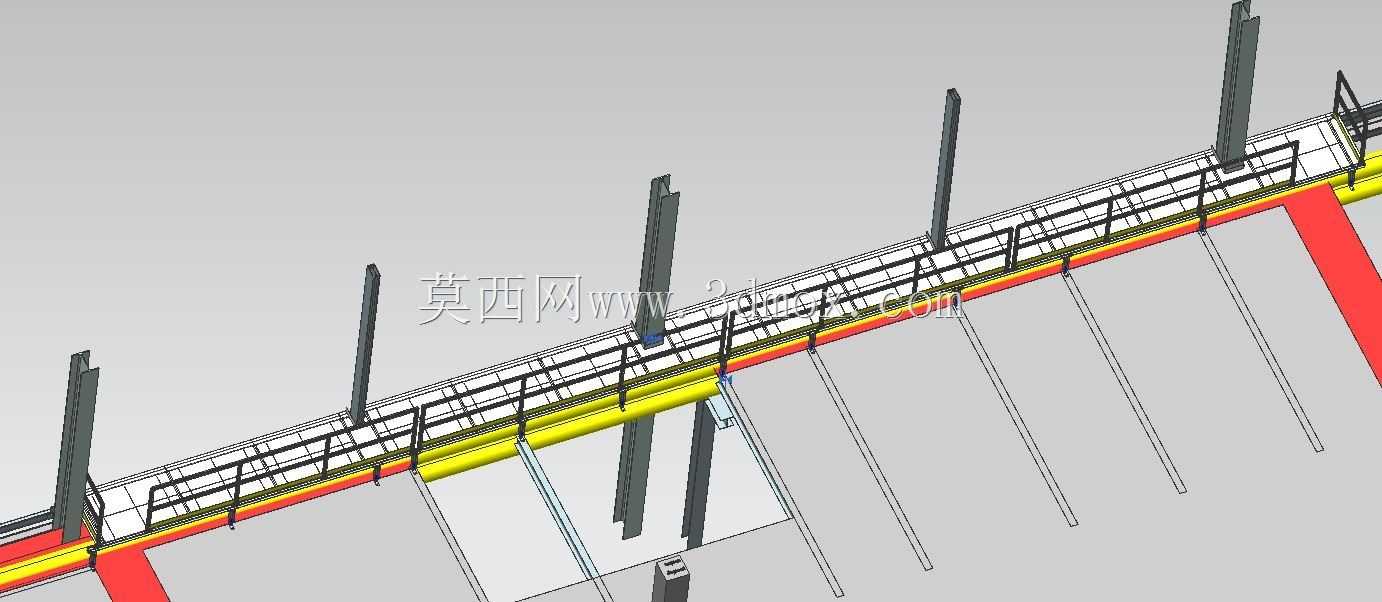

　　防止巡检人员意外坠落，同时栏杆预留了管线临时固定卡扣位，运维时可临时挂载工具、小型备件，不用额外设置置物支架。在管线适配设计上，猫道紧贴并行敷设的多根工艺管线布设，走道边缘与管线保温层外表面预留了足够的操作间隙，既方便人员探身操作管线上的阀门、仪表，也不会因为间隙过大导致人员踩空。不同管径的管线支撑托架与猫道支撑结构做了一体化设计，黄色、红色标识的不同介质管线分别固定在对应层级的托架上，和猫道结构形成稳定的整体框架，减少了独立支架的材料消耗，也让整个管廊段的结构受力更均匀，避免不同支架沉降差导致的管线接口错位。安装边界方面，这套结构的竖向支撑高度可根据现场管线的敷设高度做适配调整，单段猫道的长度可根据管廊走向做拼接延伸，

　　转角位置可配套定制转角段走道，无需现场大量切割焊接就能完成组装。结构所有连接节点均采用螺栓装配式设计，后期如果管线扩容、路由调整，可快速拆卸移位，不会产生大量焊接废料，也能缩短现场施工的周期。走道的净通行宽度满足单人携带工具通行的需求，同时预留了小型运维机具的通行空间，遇到管线抢修作业时，可通过猫道快速运输小型工具、密封备件到故障点位，不用绕行厂区其他通道，能有效缩短故障处置的时间。
