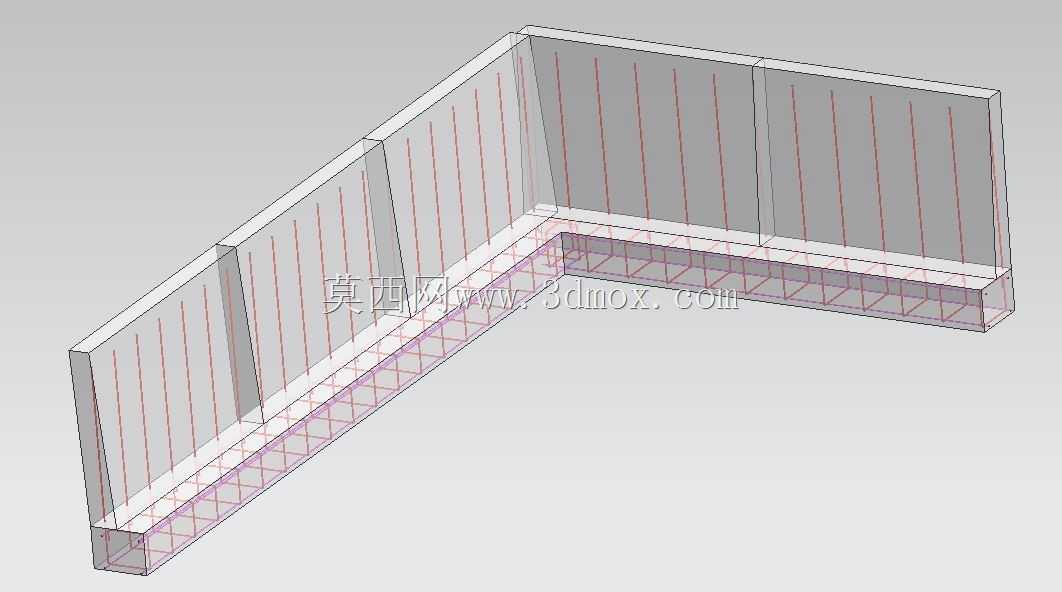

转角式L型加筋混凝土挡土结构

　　这类转角式挡土结构多用于场地高差过渡段的土体支挡，常见于厂区地坪高差衔接、建筑基坑边角支护、园区台地边缘防护等场景，相比直段挡墙，转角位置的受力更为复杂，既要承受两个垂直方向的土体侧压力，还要抵消墙后填土在转角处产生的应力集中效应，设计时需要额外考虑两个方向墙体的协同受力性能，避免转角接缝处出现开裂、位移超限的问题。从结构形式来看，该挡墙采用L型悬臂式截面搭配竖向加筋肋的设计，墙身主体为竖直挡土面板，底部延伸出水平底板嵌入地基土层，依靠底板上的填土自重与地基摩擦力平衡墙身的倾覆力矩与滑移力，竖向加筋肋沿墙长方向等距布置，既可以提升挡土面板的抗弯刚度，减薄面板的设计厚度，降低混凝土浇筑用量，

　　也能将面板承受的侧压力更均匀地传递到底板与地基上，避免局部应力过大导致面板破损。设计过程中首先要明确安装边界的场地限制，转角处的两个墙段长度需要匹配现场的高差边界，墙身高度根据两侧场地的设计高差确定，底板的外伸宽度需要结合地基承载力参数计算，保证地基压应力在允许范围内，不会出现不均匀沉降；竖向加筋肋的间距与截面尺寸需要根据墙高对应的土压力荷载验算，确保肋板与面板的连接位置抗剪承载力满足要求，转角位置的两个墙段需要做整体浇筑的节点处理，配置转角附加钢筋抵消两个方向的弯矩叠加效应。实际应用中，这类挡墙的墙背需要设置滤水层与泄水孔，排出墙后填土内的积水，避免积水产生的静水压力额外增加墙身荷载，墙身底部需要设置垫层找平，

　　保证底板与地基接触均匀，安装时需要控制墙身的竖直度与底板的水平度，避免出现倾斜导致受力偏心。相比传统的重力式挡土墙，这种带加筋肋的悬臂式挡墙混凝土用量更少，结构自重更轻，对地基承载力的要求更低，尤其适合场地狭窄、转角位置无法做宽大重力式挡墙基础的场景，三维建模过程中需要重点还原加筋肋与墙身、底板的连接节点，明确转角处的截面过渡形式，为后续的结构受力验算、施工模板制作提供准确的三维参照，也能提前预判安装过程中可能出现的构件干涉问题，减少现场施工的调整工作量。
