13米跨度单坡平屋面钢结构棚架结构

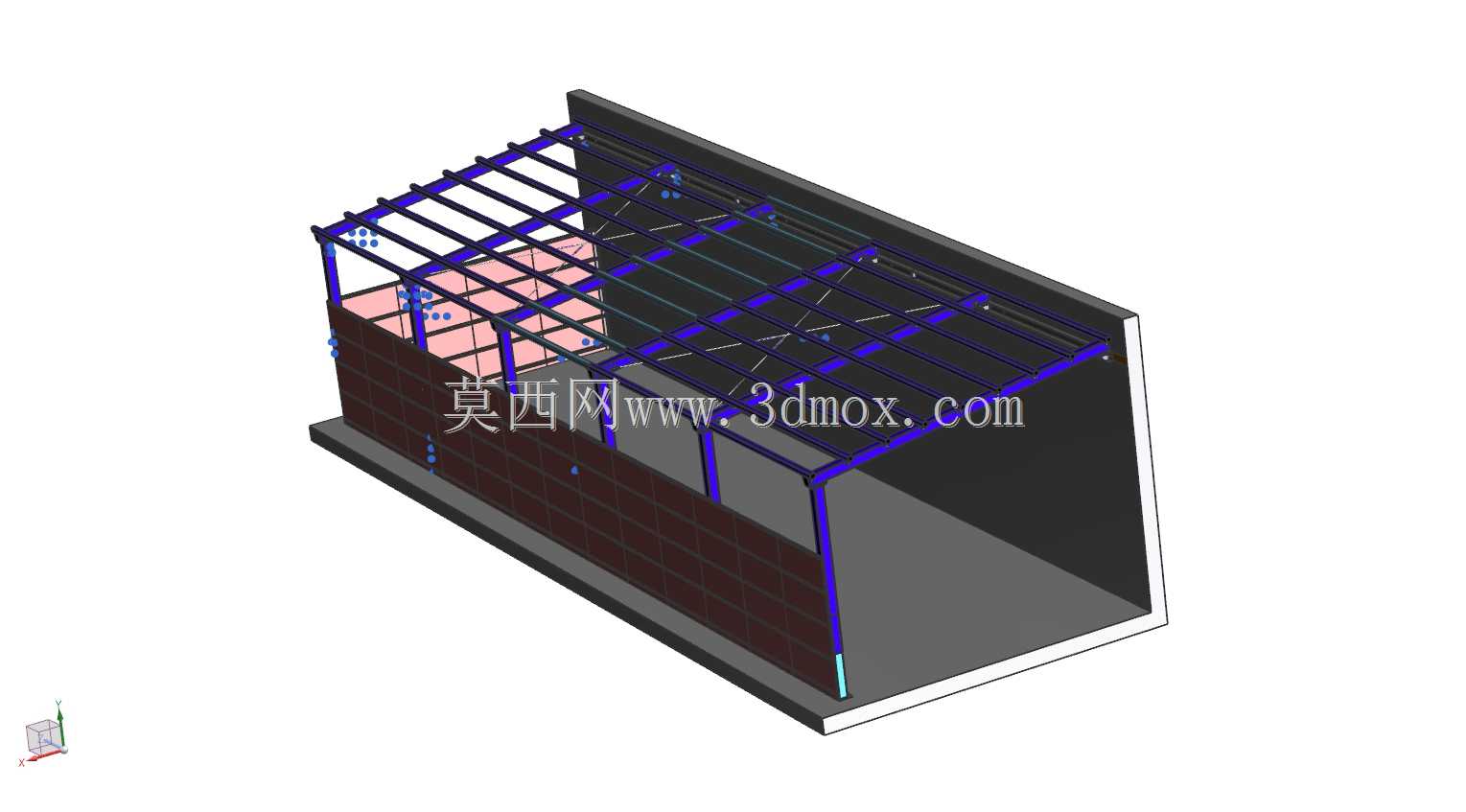

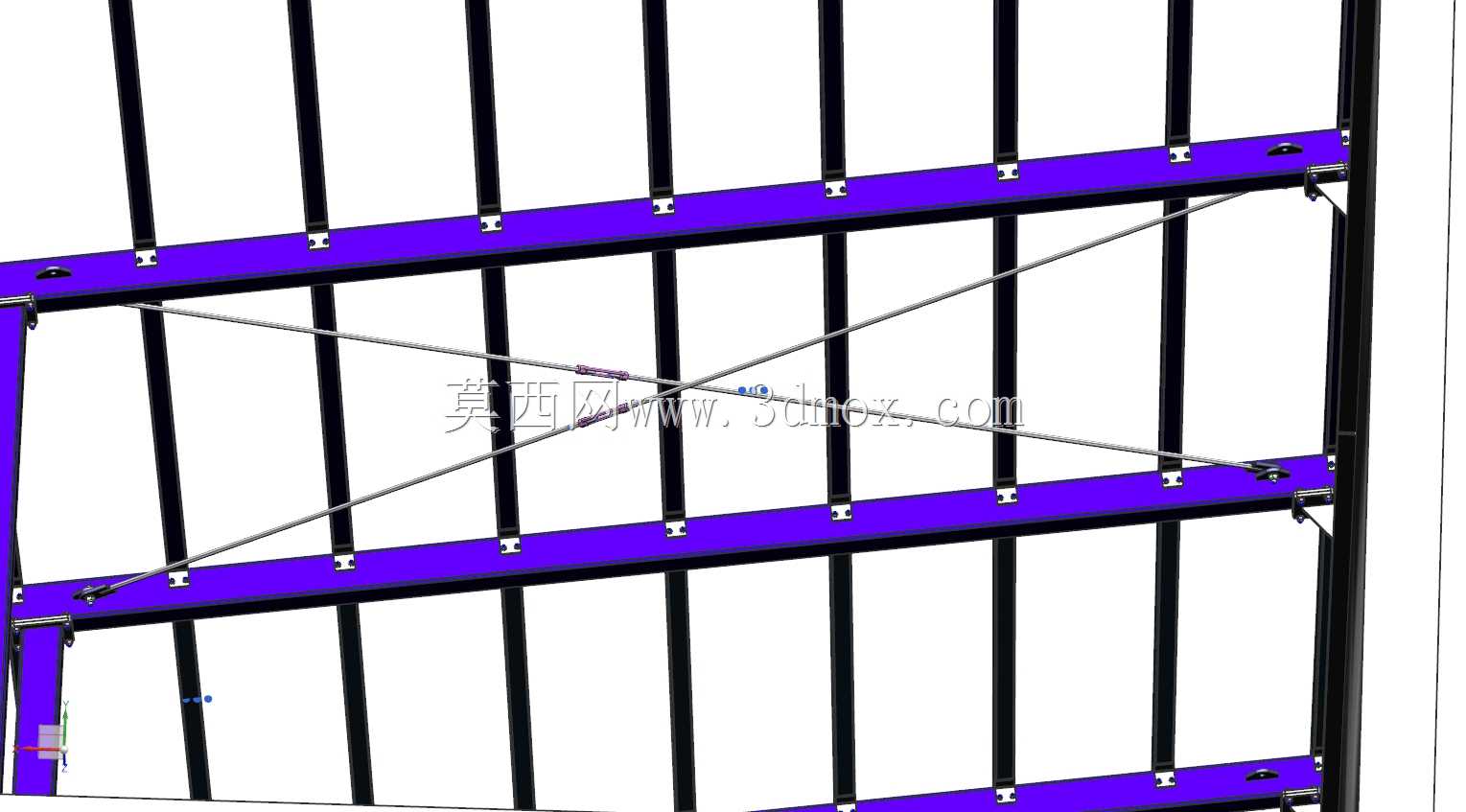

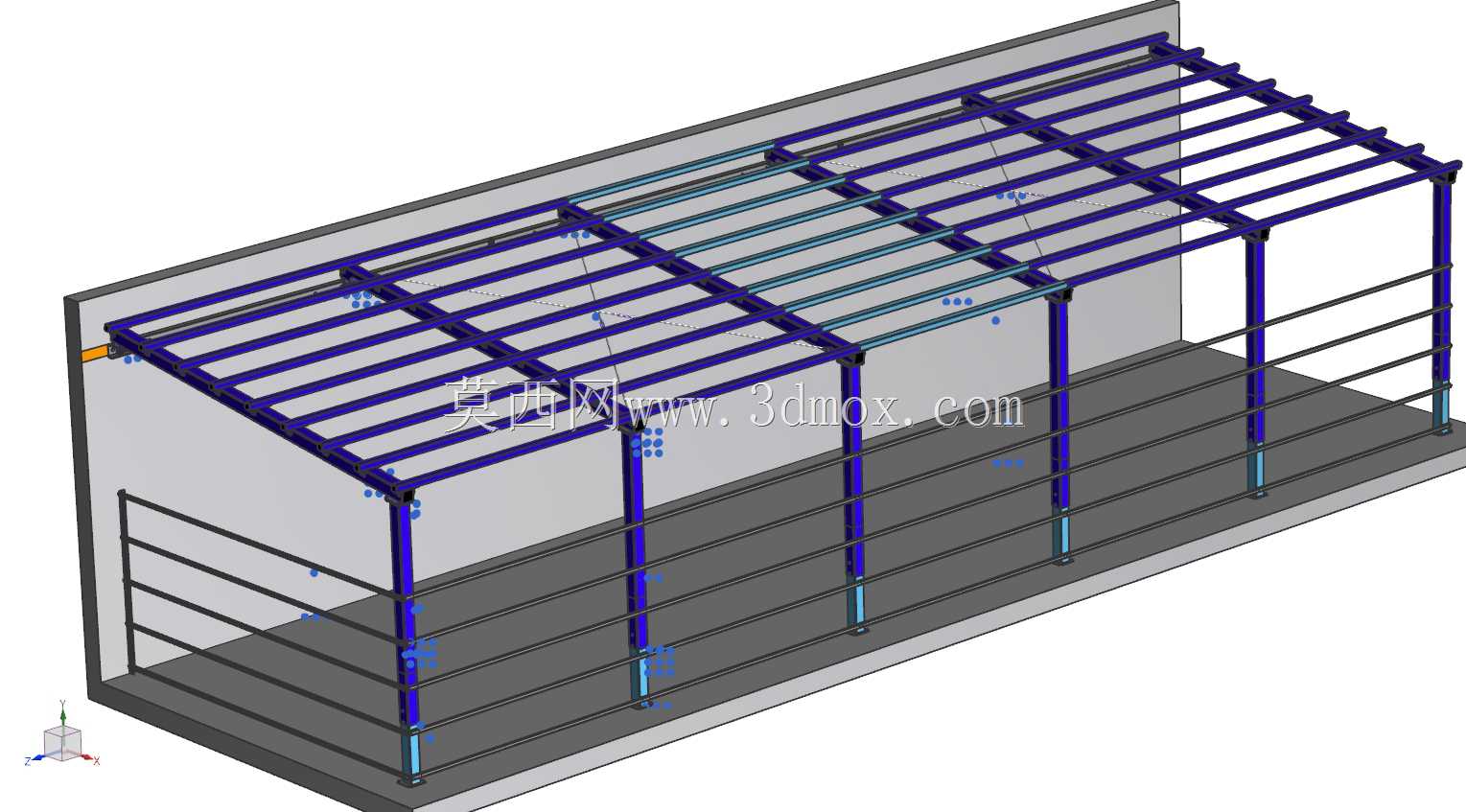

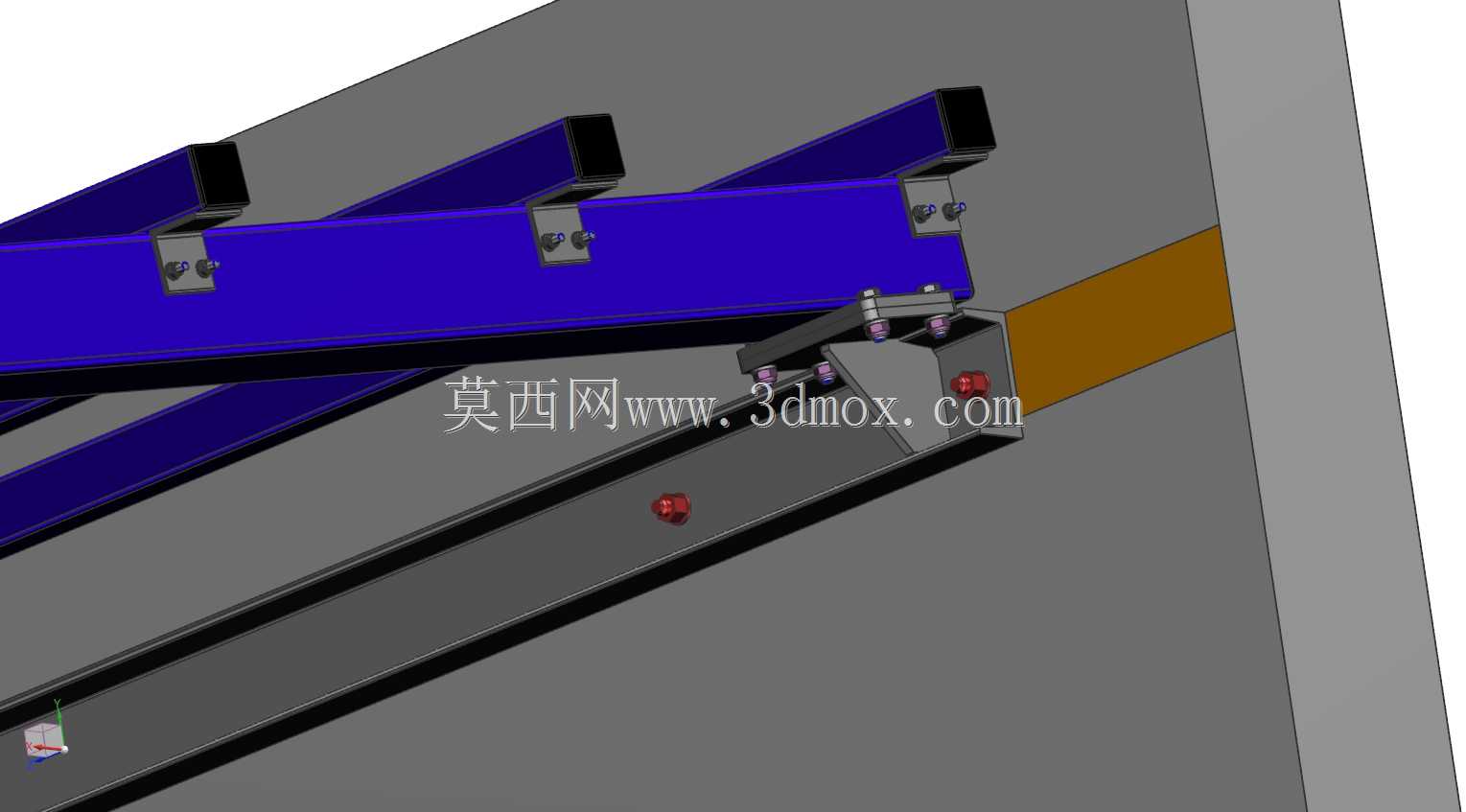

　　该结构为13米跨度的单坡平屋面敞口式棚架，主要应用于厂区临时物料堆放、户外作业工位遮蔽、小型车辆停放、零散建材周转存放等场景，可在不搭建全封闭建筑的前提下，为场地提供基础的防雨、遮阳防护，适配厂区边角空地、物流周转区临时扩容、户外设备加装遮蔽的使用需求。整体采用单侧靠墙的布置逻辑，依托既有建筑墙体作为后侧围护与受力依托，减少立柱布设数量的同时，提升棚架整体抗侧移稳定性，前侧沿跨度方向均匀布设钢立柱，承担屋面竖向荷载并传递至地面硬化基础，单坡屋面的坡度设置兼顾排水效率与结构用料经济性，雨水可沿坡向直接排至棚前场地排水沟，无需额外布设复杂内排水系统。屋面承重体系采用主次檩条分层排布的设计，主檩条沿跨度方向通长设置，与立柱顶部、

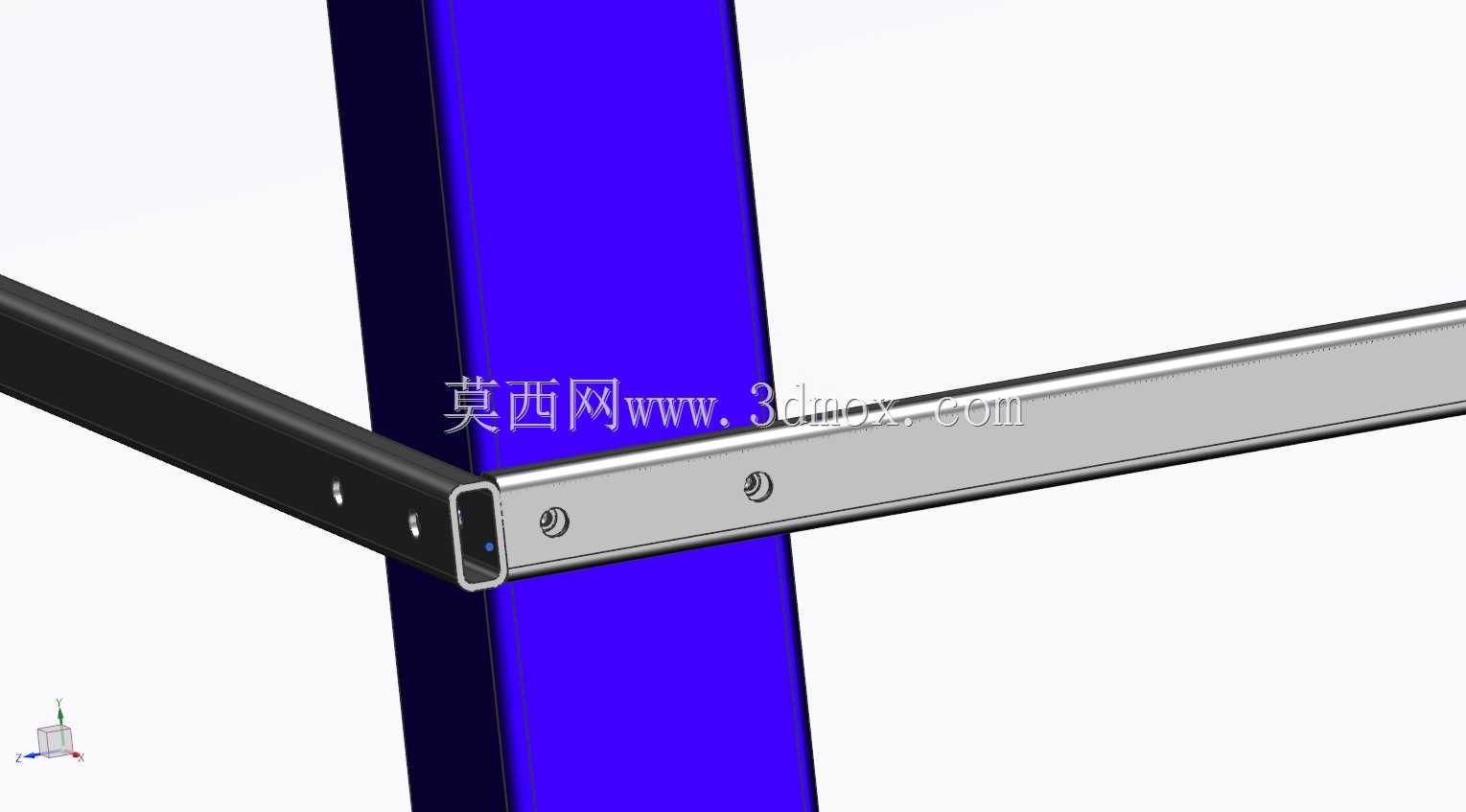

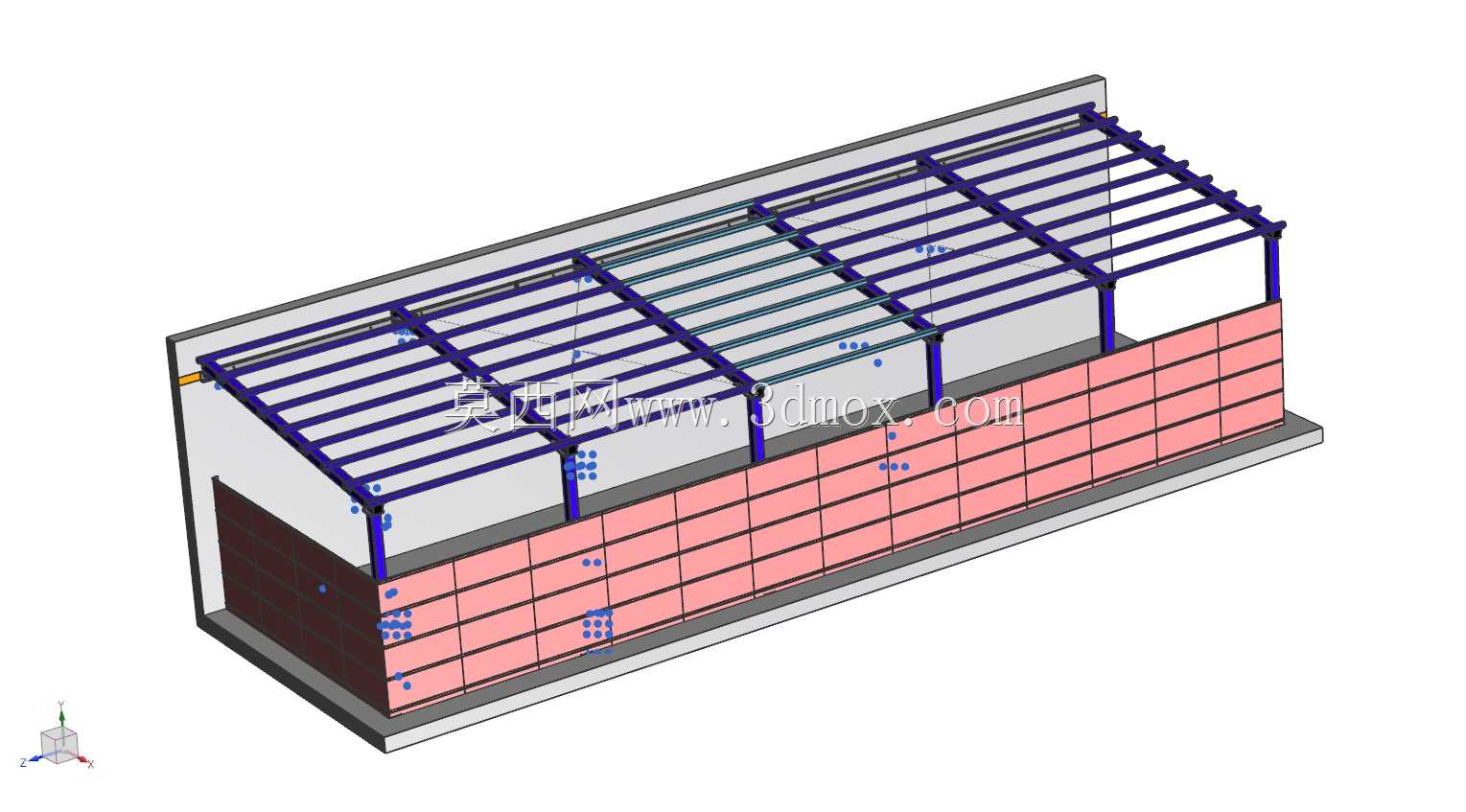

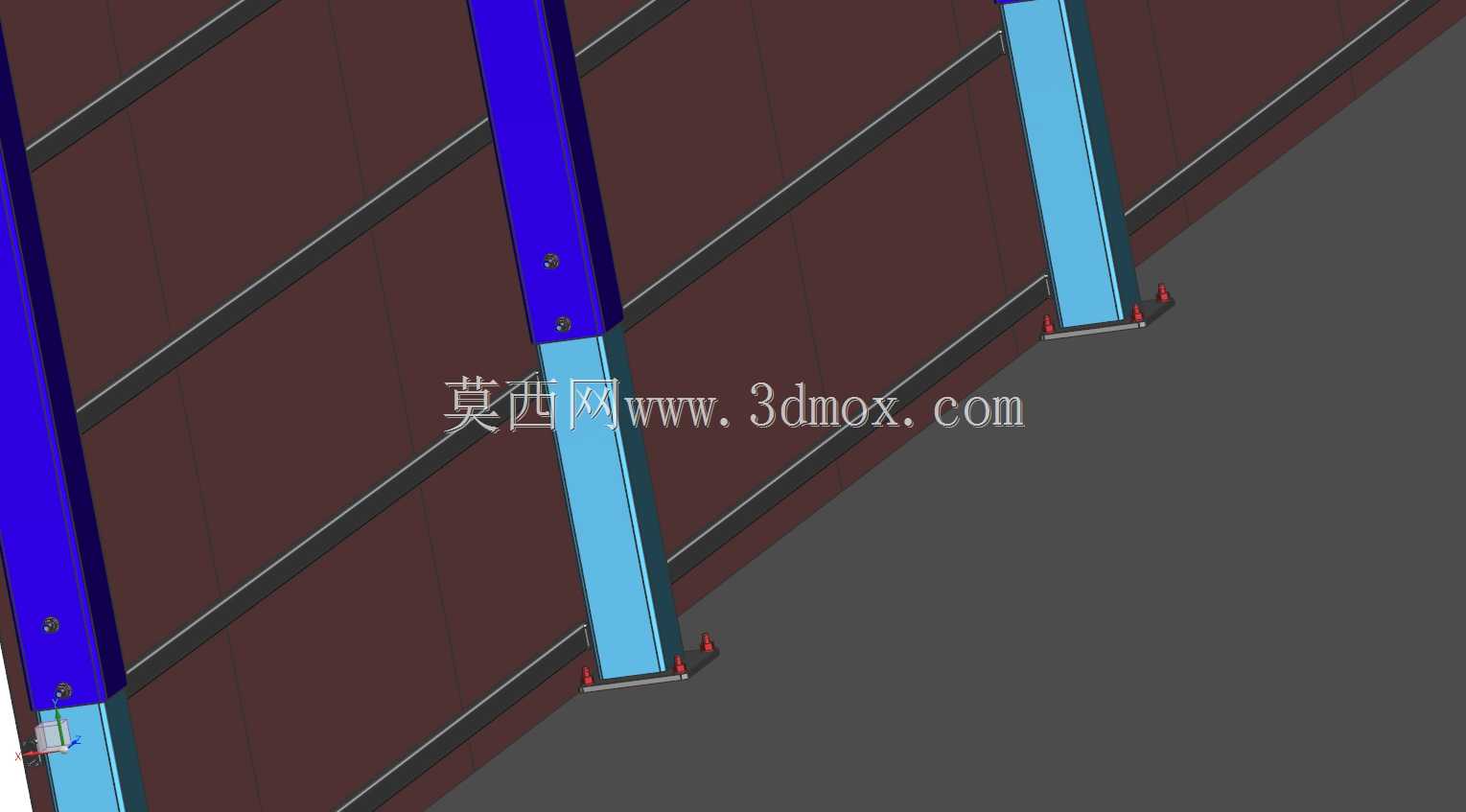

　　后侧墙体预埋连接件刚性连接，次檩条垂直于主檩条均匀布设，形成的网格骨架可直接铺设彩钢瓦、阳光板等屋面围护材料，檩条间距根据常规屋面围护材料的受力跨度设置，避免围护板在雨雪荷载下出现挠曲变形。前侧与侧部的围挡采用彩钢夹芯板拼装结构，围挡高度适配常规人员作业、物料堆放的遮挡需求，既可以减少场地侧风对棚内存放物料的影响，也能避免棚内作业区域被外部视线直接干扰，围挡通过自攻螺钉固定在立柱间的横向龙骨上，安装拆卸便捷，后期可根据使用需求调整围挡高度或局部开口位置。结构安装边界需注意，后侧依托的墙体需具备足够的结构强度，能够承担屋面传递的水平与竖向荷载，地面需做硬化处理并预埋立柱地脚连接件，保证立柱安装的垂直度与基础抗拔承载力，整体结构无复杂异形构件，所有杆件均采用常规型钢加工，现场可通过螺栓连接完成拼装，无需大量现场焊接作业，施工周期短，后期可根据场地需求拆解移位。
