100吨偏心式冲压压力机结构设计

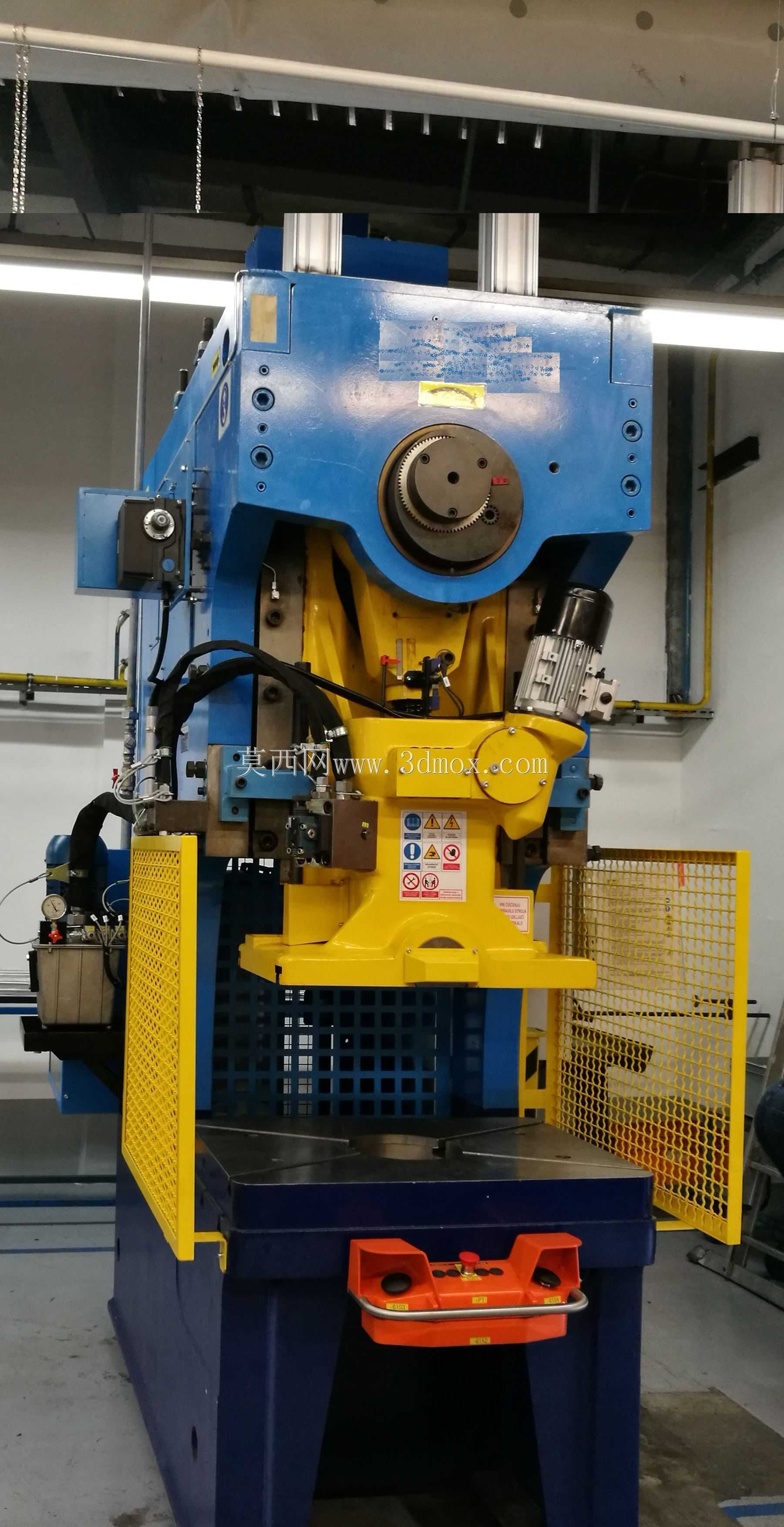

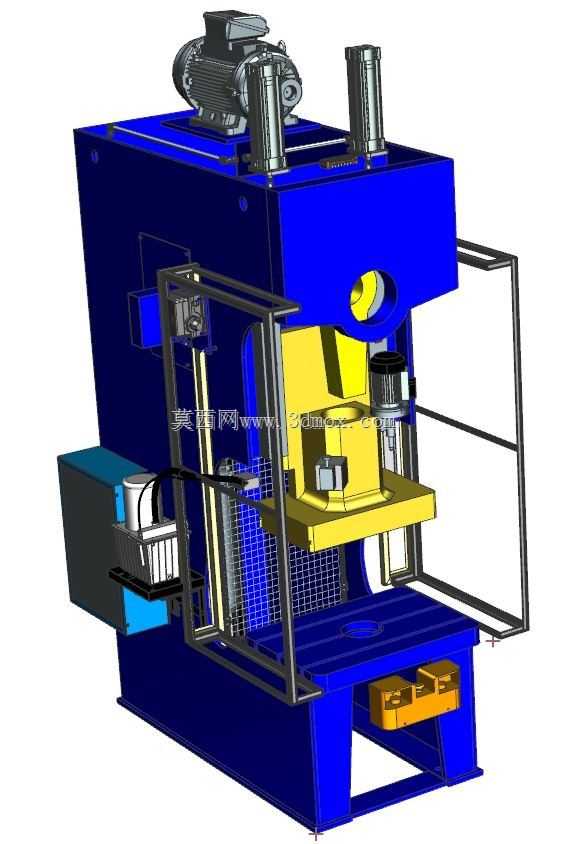

　　这款100吨偏心压力机主要面向金属板材冲压成型工况，在汽车零部件冲压、家电五金配件加工、钣金件落料冲孔等生产场景中应用广泛，可完成落料、冲孔、弯曲、浅拉伸等多道冲压工序，适配中小型冲压件的批量生产需求。设备采用开式C型机身结构，这种结构设计的优势在于操作空间开阔，操作人员可从三个方向接近作业区域，方便工件上下料与模具更换，同时机身采用整体焊接后去应力处理的工艺方案，能有效抵消长期冲压作业产生的交变载荷，降低机身变形风险，保障冲压精度的长期稳定性。传动系统采用偏心曲柄结构，相比传统曲轴式压力机，偏心结构的滑块行程调节更便捷，可通过调整偏心套的相对位置快速适配不同闭合高度的模具，无需拆解核心传动部件，大幅缩短换模调试时间。

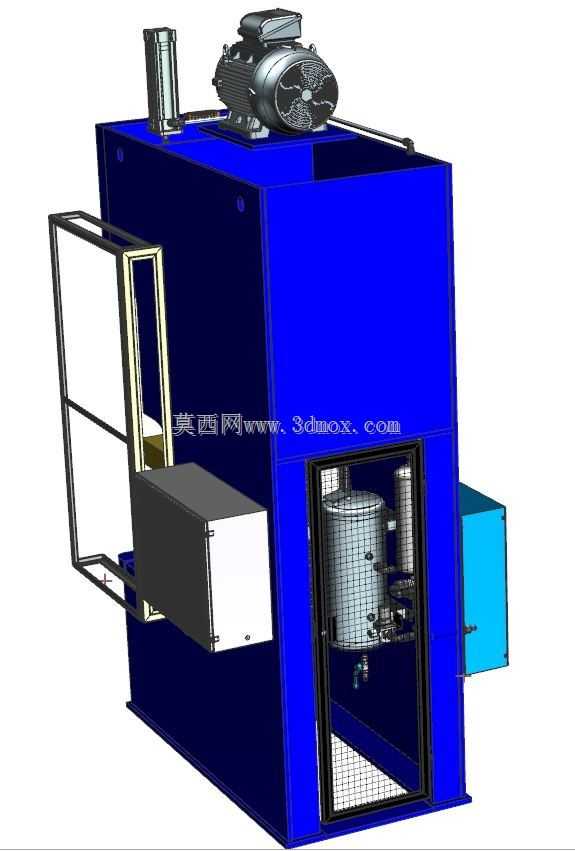

　　滑块部分配备了双导柱导向结构，导向间隙经过精密配磨，高速冲压时滑块的运动精度可达0.02mm以内，能有效避免冲裁过程中的啃模问题，延长模具使用寿命。设备顶部集成了驱动电机与飞轮储能结构，飞轮通过离合器与偏心轴连接，冲压瞬间可释放储存的动能，保障100吨公称力输出稳定，不会因板材硬度波动出现压力不足的情况。机身前部配备了可开合的安全防护网，防护网与设备的急停回路联锁，一旦防护网被异常打开，设备会立即停止滑块运动，避免操作安全事故。安装层面，设备底部设计了整体式安装底座，底座预留了地脚螺栓安装孔与减震垫安装位，安装时需保证底座平面度误差不超过0.1mm/m，避免因基础不平导致机身扭曲，影响传动部件的啮合精度。

　　设备的侧面预留了液压过载保护装置的安装位置，当冲压载荷超过额定值10%时，过载保护装置会自动卸荷，避免设备核心部件因过载损坏。气动控制系统集中布置在机身侧方的控制箱内，所有气路接口采用快插式设计，后期维护时可快速更换气管与阀件，减少停机维护时间。滑块底部设计了标准的模柄孔与T型槽，可适配国内绝大多数标准冲压模具的安装需求，无需额外制作过渡连接板。润滑系统采用集中自动润滑方案，可定时对偏心轴轴承、导柱导套、齿轮啮合面等运动部位加注润滑脂，避免人工润滑遗漏导致的部件异常磨损。
