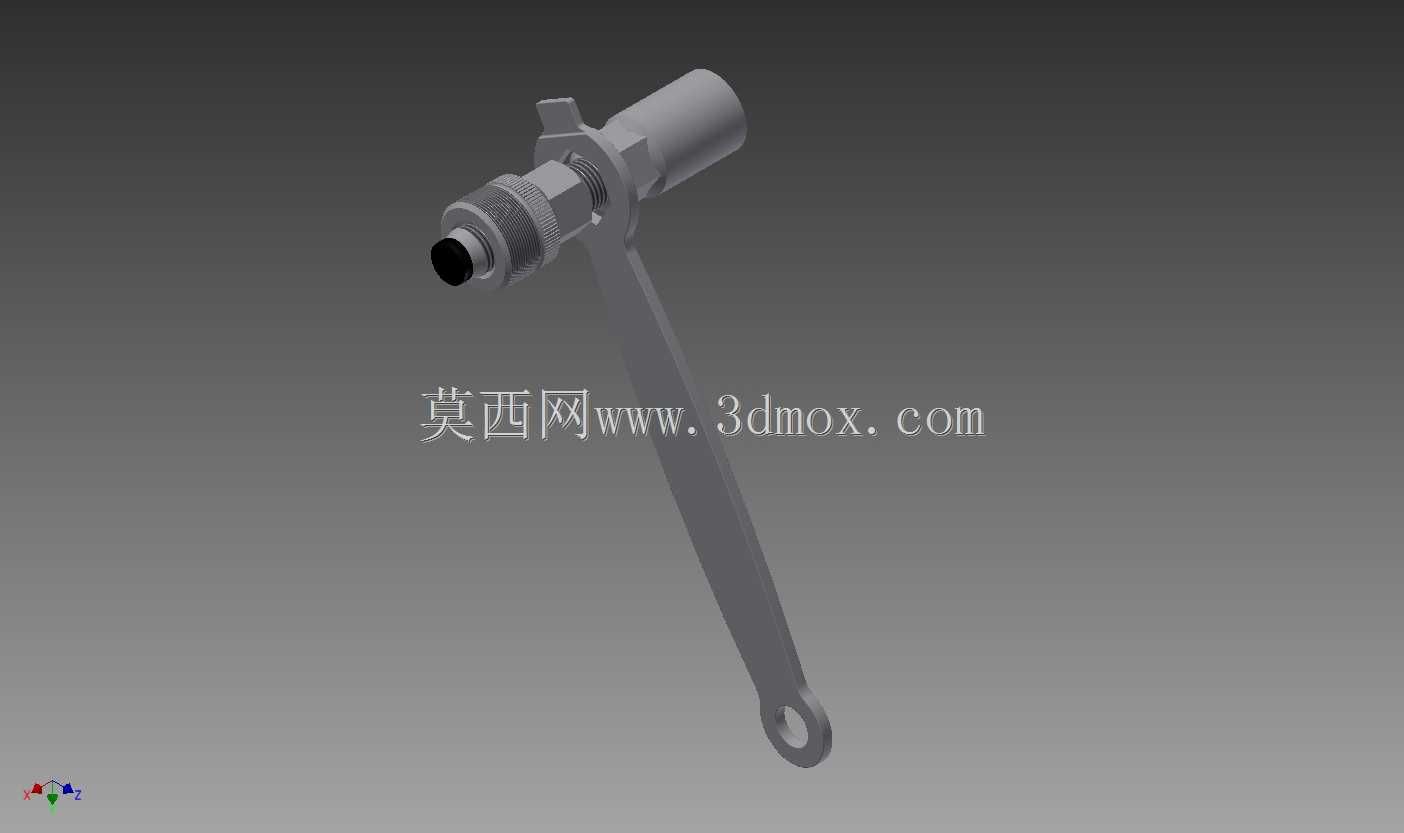

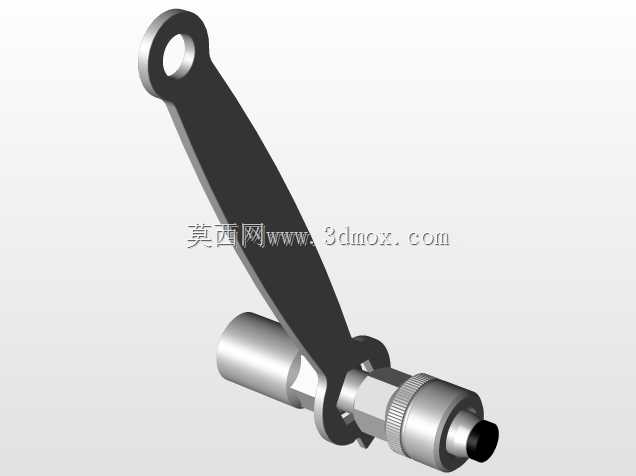

自行车维修专用手动施压拆卸工装

　　在自行车线下维修、整车厂售后返修以及个人骑行爱好者的日常维保场景中，很多过盈配合的部件拆解一直是个容易出问题的环节——比如中轴与车架五通的压装配合、花鼓轴承与轴皮的紧配连接、把立与前叉上管的压合部位，靠橡胶锤敲击不仅容易损伤工件表面镀层，还会因为受力偏斜导致配合面出现凹坑、变形，直接造成零件报废。这款手动施压拆卸工装，就是针对这类小过盈量部件的拆解需求设计的，不需要外接气源、电源，完全靠手动操作就能输出稳定的轴向压力，适合维修门店的流动作业、户外应急维修场景使用。

　　从结构设计逻辑来看，这款工装没有采用复杂的液压或者螺旋增压结构，而是用了杠杆加螺纹进给的组合方案，整体结构非常紧凑。主体的施压螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨损性能更好，在反复施加轴向压力的工况下不容易出现滑牙、变形的问题，螺杆端部做了圆弧过渡的压头设计，压头表面做了淬火硬化处理，硬度达到HRC45-50，施压的时候不会因为接触应力过大压伤工件表面，同时圆弧面可以自动适配不同直径的被压工件中心，避免出现压偏的问题。和螺杆配合的支撑座采用一体式锻造结构，相比焊接结构的支撑件，一体式锻造的结构刚性更好，在承受最大推力的时候不会出现支撑臂张开变形的情况，支撑座的开口尺寸做了适配性设计，可以跨接在自行车车架五通、花鼓两端等常见的拆卸位置，不需要额外加装转接垫块就能完成定位。

　　操作端的长杠杆手柄是这款工装的力输入部件，杠杆的长度经过反复校核，按照成年人单手施加150N的握力计算，通过杠杆的力臂放大以及螺纹的进给增力，最终在压头端可以输出接近8kN的轴向推力，这个推力值完全覆盖自行车常用过盈配合件的拆卸所需压力——比如常规山地车的中轴压装拆卸需要的推力大概在3-5kN，花鼓轴承拆卸需要的推力在2-4kN，这个输出力余量足够应对日常维修的绝大多数场景，同时又不会因为推力过大压坏铝合金材质的车架或者碳纤维部件。手柄的末端做了挂孔设计，日常存放的时候可以直接挂在工具墙的挂钩上，不会占用工具箱的过多空间，手柄表面做了滚花处理，手上沾有润滑脂或者维修油污的时候也不会出现打滑的问题。

　　从安装边界和尺寸适配性来看，这款工装的整体长度控制在280mm左右，支撑臂的最大开口距离是120mm，压头的最大行程是60mm，这个尺寸范围刚好覆盖自行车维修中所有需要轴向施压拆卸的部件尺寸：常规自行车五通的宽度在68-73mm，花鼓的轴皮长度在100-110mm，都在支撑臂的开口覆盖范围内，不需要额外的加长接杆就能完成作业。支撑臂的两个接触端面做了可拆卸的橡胶保护垫设计，在接触车架、花鼓等涂装或者阳极氧化表面的时候，不会刮伤工件的外观面，保护垫磨损之后可以单独更换，不需要更换整个支撑臂，降低了长期使用的维护成本。

　　和常规的台虎钳夹持拆卸、锤击拆卸方式相比，这款工装的施压过程是线性可控的，转动杠杆手柄的时候，压头会匀速向前进给，压力是缓慢施加到被拆卸工件上的，作业人员可以清晰感受到过盈配合件开始松动的临界点，不会出现突然发力导致工件弹出、零件飞溅的安全问题。在实际维修作业中，遇到锈死的过盈配合件，还可以在施压的同时在配合面滴注除锈润滑剂，保持压力静置1-2分钟，就能顺利把部件压出，不需要反复敲击震动，大幅降低了维修过程中零件报废的概率。另外这款工装除了拆卸功能之外，更换不同的压头垫块之后，还可以完成小零件的压装作业，比如把新的轴承压入花鼓、把新的中轴压入车架五通，实现一物多用，不需要单独采购压装工具，对于小型维修门店来说可以减少工具采购成本，也能减少工具存放的空间占用。

　　在三维建模的过程中，这款工装的所有配合面都做了公差匹配设计，螺杆和支撑螺母的配合采用H7/g6的间隙配合，既保证螺杆转动顺畅没有卡滞，又不会出现过大的径向间隙导致压头偏斜，支撑臂的受力位置做了圆角过渡处理，避免应力集中导致长期使用出现疲劳断裂，所有棱边都做了倒钝处理，操作的时候不会划伤手部，完全符合手动工具的安全设计规范。
